EMERSON 5X00070G04 是艾默生过程管理旗下 Ovation 控制系统的核心组件，专为工业自动化领域设计的 8 通道高速模拟输入模块。该模块支持 ±20mV、±50mV、±100mV 三种差分信号输入范围，可直接采集压力变送器、温度传感器、流量计等现场设备的高精度模拟信号，为电力、石油化工、水处理等行业提供可靠的数据采集解决方案。
作为 Ovation 分布式控制系统（DCS）的关键节点，EMERSON 5X00070G04 采用工业级抗干扰设计，内置 12 位模数转换器和独立通道隔离电路，可在 – 40°C 至 70°C 宽温环境下稳定运行。其 1000 样本 / 秒的高速采样率和 ±0.1% 读数精度，确保快速响应动态工艺变化，满足汽轮机调速、锅炉燃烧控制等实时性要求极高的应用场景。模块通过 1500V AC 通道隔离和浪涌保护技术，有效抵御工业现场的电磁干扰和电压波动，保障信号完整性。

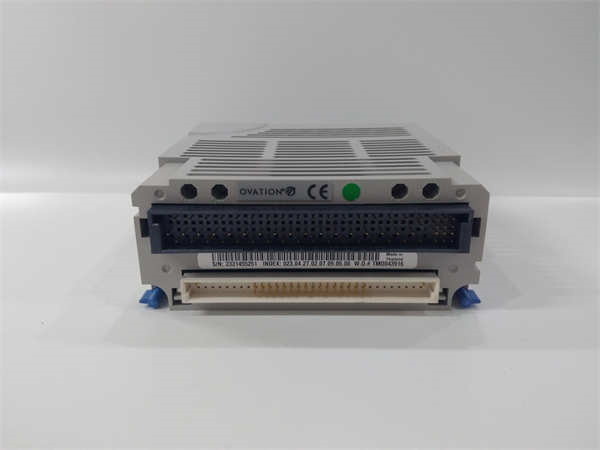

EMERSON 5X00070G04
技术规格
|
参数名称
|
参数值
|
|
产品型号
|
EMERSON 5X00070G04
|
|
制造商
|
艾默生（Emerson）
|
|
产品类型
|
高速模拟输入模块
|
|
输入通道数
|
8 路差分模拟输入
|
|
信号范围
|
±20mV、±50mV、±100mV（可软件配置）
|
|
分辨率
|
12 位
|
|
精度
|
±0.1% 读数（25°C 典型值）
|
|
采样率
|
1000 样本 / 秒（全通道同步）
|
|
隔离电压
|
1500V AC（通道间及通道对地）
|
|
输入阻抗
|
10MΩ
|
|
过压保护
|
±30V DC 持续（通道级）
|
|
工作电压
|
24V DC ±10%（由系统背板供电）
|
|
工作温度
|
-40°C 至 70°C
|
|
存储温度
|
-40°C 至 85°C
|
|
物理尺寸
|
254mm × 127mm × 76mm（10×5×3 英寸）
|
|
安装方式
|
DIN 导轨安装，支持热插拔
|
|
诊断功能
|
通道级断线检测、过压报警，LED 状态指示
|
|
通信协议
|
Ovation 背板总线（支持冗余通信）
|
|
合规认证
|
CE 认证，符合 IEC 61000-6-2 工业环境标准
|
主要特点和优势
多场景信号兼容：支持三种差分电压输入范围，可直接适配热电偶、RTD、压力变送器等多种类型传感器，减少外部信号调理模块的使用，降低系统复杂度。
高速精准采集：1000 样本 / 秒的同步采样率结合 12 位分辨率，可捕捉毫秒级工艺波动，尤其适用于汽轮机振动监测、电机电流分析等高频信号处理场景。
高可靠性设计：1500V AC 通道隔离和 ±30V 过压保护，有效防止地电位差干扰和浪涌冲击，确保在强电磁干扰环境下（如变频器室、高压配电室）的稳定运行。
智能诊断能力：内置自校准电路和通道级故障检测，通过 LED 指示灯和 DCS 系统实时反馈信号状态，支持预防性维护，减少停机时间。
即插即用特性：支持热插拔操作，模块更换过程中不影响其他通道正常工作，配合 Ovation 系统的自动组态功能，显著提升维护效率。
应用领域
电力行业：在火电厂中采集汽轮机轴承温度、锅炉水位变送器信号，为 Ovation 分散控制系统提供实时数据，支持燃烧优化和设备状态监测。
石油化工：在炼油厂常减压装置中，监测调节阀前后压力差、反应器温度梯度，为先进过程控制（APC）系统提供高精度输入，实现精细化生产管理。
水处理工程：在污水处理厂中，采集 pH 值传感器、流量仪表信号，结合 Ovation 系统的 PID 控制算法，实现加药系统的精准调节和能耗优化。
冶金与矿业：在高炉控制系统中，实时监测炉顶压力、热风炉温度等模拟量参数，通过 Ovation 的预测性维护模块提前预警设备故障。
制药与食品：在洁净车间环境中，采集温湿度传感器、无菌罐液位信号，满足 FDA 21 CFR Part 11 数据完整性要求，支持批次追溯和工艺验证。

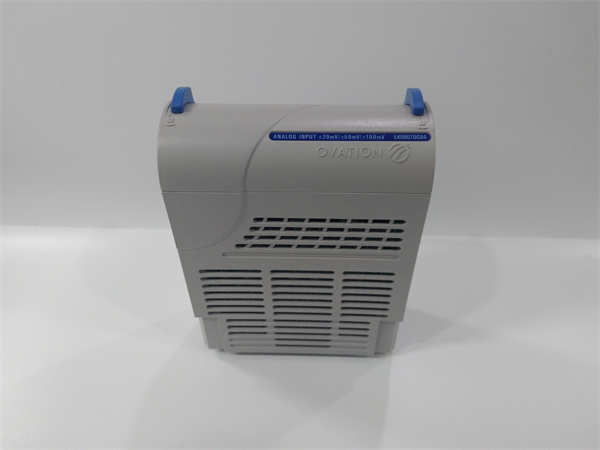

EMERSON 5X00070G04
相关产品
- EMERSON 5X00070G03：4 通道高速模拟输入模块，适用于通道需求较少的小型控制系统，与5X00070G04 共享相同的软件配置工具。
- EMERSON 5X00071G01：8 通道数字输出模块，可与5X00070G04 组成闭环控制回路，驱动电磁阀、继电器等执行机构。
- EMERSON 5X00072G02：热电阻输入模块，专为 RTD 传感器设计，与5X00070G04 共同构成混合信号采集系统。
- EMERSON 5X00073G03：模拟输出模块，支持 4-20mA 信号输出，与5X00070G04 配合实现 PID 调节功能。
- EMERSON 5X00074G04：多功能输入模块，集成模拟量、数字量、热电偶输入，可作为5X00070G04 的扩展补充。
- EMERSON 5X00075G05：电源模块，为5X00070G04 及其他 Ovation 模块提供冗余 24V DC 供电，保障系统不间断运行。
安装与维护
安装前准备：确认 Ovation 控制器机架已断电，佩戴防静电手环避免静电损伤模块。检查 DIN 导轨安装支架是否牢固，确保模块插入后连接器与背板总线紧密贴合。根据现场传感器类型，通过 Ovation 工程软件配置对应输入范围（±20mV/±50mV/±100mV）。
维护建议：每季度通过 Ovation 诊断工具执行通道校准，确保信号精度偏差在 ±0.1% 以内。定期清洁模块散热孔，避免灰尘堆积影响散热，尤其在粉尘环境（如水泥厂、矿山）中需增加清洁频率。更换模块时，优先选择同固件版本的备件，新模块插入后系统将自动同步组态参数，无需手动配置。
