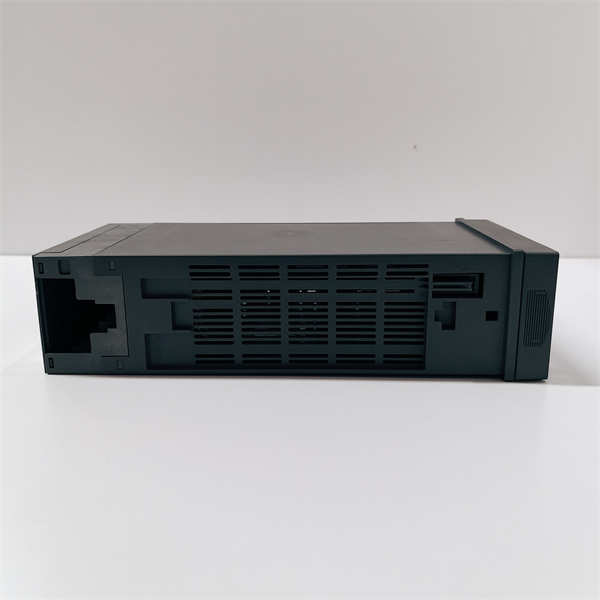

YOKOGAWA YS1700-000/A34 可编程显示控制器 – 多功能扩展，库存现货！

描述

YOKOGAWA YS1700-000A34 是一款高性能的可编程指示控制器 (Programmable Indicating Controller)，属于横河电机 (Yokogawa) YS1000 系列。该型号以其强大的控制和计算功能、高可靠性以及用户友好的操作界面而闻名，广泛应用于各种工业过程控制领域。

YOKOGAWA YS1700-000A34 不仅仅是一个简单的回路控制器，它还具备强大的可编程能力，可以通过文本编程或更现代的功能块编程 (Function Block Programming) 来定制其行为，使其能够适应各种复杂的控制策略。它集成了先进的自整定 (Self-tuning) PID 控制功能，能够同时执行两个PID回路控制。

该控制器的一大亮点是其高可见度的全点阵 TFT 彩色 LCD 显示屏，即使在强光下也能清晰显示仪表、趋势图、柱状图、报警和事件信息。为了确保高可靠性，YS1700 采用了双CPU设计，一个用于控制，一个用于显示，当其中一个CPU出现故障时，另一个CPU能临时接管部分功能，确保显示和手动操作的连续性。此外，它还内置了独立的“硬手动”备份电路，即使数字电路（包括CPU）发生故障，也能手动调整控制器输出。

YOKOGAWA YS1700-000A34 型号中的“/A34”后缀表示它支持以太网通信 (Modbus/TCP)，这使得它能够无缝集成到现代分布式控制系统 (DCS) 或 SCADA/HMI 系统中，实现更高级别的监控和数据交换。它还具有非易失性存储器，无需电池或电容器即可进行内存备份，从而简化了维护工作。

YOKOGAWA YS1700-000/A34

技术规格

主要特点和优势

YOKOGAWA YS1700-000A34 可编程指示控制器凭借其先进的技术和卓越的性能，在工业自动化领域提供了显著的特点和优势：

高精度与强大的控制功能： YS1700 采用16位ADC（模拟-数字转换器）和IEEE754浮点计算，确保了极高的测量和控制精度。它支持双PID回路控制和多种高级控制算法，如自整定、非线性PID等，使其能够应对复杂的工业过程，实现更精确、更稳定的控制。

卓越的可靠性和冗余设计： 内置的双CPU架构（一个控制CPU，一个显示CPU）极大地提升了系统的可靠性。即使一个CPU出现故障，另一个也能接管关键功能，确保连续的显示和手动操作。此外，独立于数字电路的“硬手动”备份电路，允许在极端数字电路故障时手动调整输出，提供了最高级别的安全保障。非易失性存储器用于程序和数据备份，无需电池，减少了维护需求和潜在故障点。

灵活的可编程性和易用性： YS1700 提供文本编程和直观的功能块编程两种方式，用户可以根据自身偏好和应用复杂性选择最适合的编程方法。其程序容量大，功能模块丰富，能够轻松实现定制化的控制策略。全点阵 TFT 彩色 LCD 显示屏提供了清晰、多样的操作显示（仪表、趋势、报警等），并支持前后面板参数设置，极大提升了用户体验。

现代通信能力： YOKOGAWA YS1700-000A34 型号的“/A34”后缀表示其支持以太网通信 (Modbus/TCP)，这使得它能够轻松集成到现代的 DCS、SCADA 或 HMI 系统中，实现远程监控、数据采集和高级控制，提升了系统的互联互通性。此外，还支持RS-485等多种通信协议，提供了灵活的网络选项。

坚固耐用的工业设计： YS1700 采用紧凑、轻量化的设计，易于安装，并具有IP54等级的前面板防护，防尘防溅。它能够在宽广的温度范围（0°C至+60°C）内稳定工作，并能承受工业环境中的振动和冲击，确保在恶劣条件下长期可靠运行。宽范围的AC/DC双电源设计也增强了对电源波动的适应性。

应用领域

YOKOGAWA YS1700-000A34 可编程指示控制器凭借其高精度、高可靠性和灵活性，广泛应用于各种需要精确过程控制的工业领域。

电力行业 (Power Generation)：

• 锅炉控制： YS1700 是工业锅炉自动化控制的理想选择。它可以作为锅炉主站 (Boiler Master) 控制器，协调燃料、空气和氧气修正，实现高效燃烧。它还能用于鼓筒液位/给水控制，通过三元控制策略（蒸汽流量、给水流量、鼓筒液位）精确维持锅炉水位的稳定，防止汽水共沸或干锅。
• 汽轮机辅助控制： 在汽轮机相关系统中，用于监测和控制润滑油温度、压力等辅助参数。

石油与天然气 (Oil & Gas)：

• 燃烧炉控制： 精确控制加热炉和催化裂化装置中的燃烧过程，优化能源效率和安全性。
• 分离与蒸馏： 控制精馏塔、分离器中的温度、压力和液位，以实现产品质量和产量的最佳化。
• 管道流量与压力控制： 监测和调节原油、天然气或成品油的输送过程中的流量和压力。

化工与石化 (Chemical & Petrochemical)：

• 反应釜温度控制： 精确控制化学反应过程中的温度，确保反应的稳定性和产品质量。
• 流体流量控制： 对各种化学流体进行精确的流量控制和配比。
• 储罐液位控制： 监测和控制储罐中的物料液位，防止溢出或空罐。

水/废水处理 (Water & Wastewater Treatment)：

• 水处理过程： 控制水泵、阀门，监测水质参数（如pH值、浊度），调节加药量，以实现水处理过程的自动化和优化。
• 污水处理： 在曝气池、沉淀池等环节中，控制空气流量、泥浆浓度、液位等参数。

制药与食品饮料 (Pharmaceutical & Food & Beverage)：

• 温度与压力控制： 在发酵、蒸馏、灭菌等过程中，精确控制温度和压力，确保产品质量和生产效率。
• 批量控制： 实现精确的配料和批量生产控制。

•

  YOKOGAWA YS1700-000/A34

相关产品

YOKOGAWA YS1700-000A34 可编程指示控制器是横河电机 YS1000 系列的核心产品之一，其应用往往需要与其他横河电机产品协同工作，形成完整的控制解决方案。

YOKOGAWA YS1000 系列的其他型号：

• YS1500 可编程指示控制器： 功能上与YS1700相似，但通常用于要求较低的单回路或多功能控制应用。
• YS1310/YS1350/YS1360 指示器/手动设定器： 这些是非控制类模块，提供过程变量显示、报警功能或手动输出设定，可与YS1700协同使用。
• YS100 系列（旧型号）： YS1700 设计时考虑了与旧款YS170控制器的兼容性，提供了升级路径。

横河电机 DCS 系统：

• CENTUM VP / CENTUM VP R6： 横河电机的主力分布式控制系统。YS1700 可以通过其以太网（Modbus/TCP）或其他通信接口与 CENTUM VP 集成，作为其下级或边缘控制器，实现更高级别的集中监控和管理。
• STARDOM / FA-M3： 横河电机的可编程控制器（PLC）和控制器RTU系列。YS1700 可以与这些PLC系统进行数据交换，共同完成自动化任务。

人机界面 (HMI) / SCADA 软件：

• FAST/TOOLS： 横河电机的企业级 SCADA 软件平台，可用于对YS1700及整个过程进行集中监控、数据归档和分析。
• DAQMASTER / DAQSTATION 系列数据采集系统： 可与YS1700通信，采集控制器的过程数据进行记录和分析。

工程与组态软件：

• YSS1000 Setting Software for YS1000 Series： 这是专用于YS1000系列控制器（包括YS1700）的工程软件，用于进行参数设置、功能块编程、文本编程、调试和诊断。

现场仪表和执行器：

• 横河电机压力、温度、流量变送器： 如 DPharp EJX/EJA 系列变送器，提供精确的模拟量输入信号给 YS1700。
• 横河电机调节阀 / 阀门定位器： YS1700 的模拟量输出可直接驱动这些执行器，实现对过程的精确控制。

安装与维护

安装指南

在安装 YOKOGAWA YS1700-000A34 之前，请务必仔细阅读横河电机提供的官方用户手册和安装指南。以下是一些关键的安装步骤和注意事项：

1. 安全第一： 在进行任何接线和安装工作之前，请务必断开所有相关电源，并采取适当的安全预防措施。
2. 物理安装： YS1700 设计为面板安装式，通常安装在控制柜或仪表盘上。确保开孔尺寸符合标准（通常为96x96mm），并使用提供的安装支架将其牢固固定。
3. 电源连接： YS1700 支持宽范围的 AC (100V) 或 DC (24V) 供电。确认所选电源类型和电压符合设备要求。对于DC电源，支持不区分极性连接。如果需要220VAC供电，务必在订购时指定。正确连接电源线，并确保接地良好，以符合当地电气规范并减少电磁干扰。
4. 输入/输出接线：
   • 模拟量输入： 根据手册，正确连接来自传感器（如热电偶、RTD、变送器）的信号线。注意输入类型（mV、热电偶、RTD、4-20mA等）和接线方式（2线、3线、4线制）。确保屏蔽层正确接地，以防噪声干扰。
   • 模拟量输出： 将控制器的模拟量输出（4-20mA）连接到现场执行器（如调节阀、变频器）。
   • 数字量I/O： 如果使用可扩展的DI/DO功能，按照手册连接数字量输入和输出信号。
5. 通信连接： 对于 YS1700-000A34 型号，通过以太网端口连接到您的网络交换机或控制器。确保网络电缆质量良好，并遵循以太网布线规范。如果使用RS-485等其他通信，则连接相应的通信线缆。
6. 初始配置： 通电后，使用前面板操作或通过 YSS1000 Setting Software 进行初始配置。这包括设置输入类型、量程、PID参数、报警限值以及通信参数（如IP地址、Modbus ID）。

维护建议

YOKOGAWA YS1700 系列控制器以其低维护特性而闻名，但定期的检查和维护对于确保其长期稳定运行和高精度至关重要。

1. 定期目视检查：
   • 检查控制器前面板和背面的物理状况，是否有灰尘、污垢堆积，或任何损坏迹象。
   • 检查所有接线端子是否紧固，没有松动或腐蚀。
   • 观察前面板的LED指示灯（如FAIL、ALM、模式指示灯），确保它们处于正常工作状态。任何异常指示都应及时调查。
2. 环境控制：
   • 确保安装环境的温度和湿度保持在设备的技术规格范围内。
   • 保持控制柜内部清洁，确保通风良好，避免灰尘和污染物积聚影响散热。
3. 校准验证：
   • 尽管YS1700具有高稳定性，但对于关键过程，仍建议根据生产要求和行业标准，定期对模拟量输入通道进行校准验证。这包括使用标准信号源输入到控制器，并检查其读数是否准确。
4. 软件和固件备份：
   • 定期备份YSS1000软件中保存的YS1700控制器配置和用户程序。这在控制器更换或配置丢失时至关重要。
   • 根据横河电机的建议，及时更新控制器固件和YSS1000软件，以获取性能改进、错误修复和新功能。
5. “硬手动”功能测试：
   • 定期测试“硬手动”功能，确保在必要时能够安全地手动控制输出。
6. 故障排查：
   • 如果控制器出现异常行为或报警，首先检查手册中的故障排除部分。利用控制器的诊断信息和前面板显示，识别问题原因。
   • 对于更复杂的故障，可能需要联系横河电机技术支持或授权服务中心。

产品保障

横河电机 (Yokogawa) 对其产品质量和可靠性拥有严格的标准，并为 YOKOGAWA YS1700-000A34 提供全面的产品保障。

标准质保： 横河电机通常为其产品提供标准的制造商质保。根据区域和具体销售条款，典型的标准质保期可能是自发货到客户现场起十八 (18) 个月，或自启动之日起十二 (12) 个月，以两者中先发生者为准。质保涵盖产品在正常使用情况下出现的任何材料或工艺缺陷。

质保服务： 在质保期内，如果 YOKOGAWA YS1700-000A34 出现非人为因素造成的故障，横河电机将提供专业的诊断、维修或更换服务。具体服务流程通常需要通过横河电机的客户服务或授权分销商提交退货授权 (RMA) 申请。

延长质保： 横河电机也可能提供延长质保选项，以在标准质保期结束后继续提供保障。延长质保的条款和覆盖范围（例如“返厂维修”服务）会根据具体协议而定。
