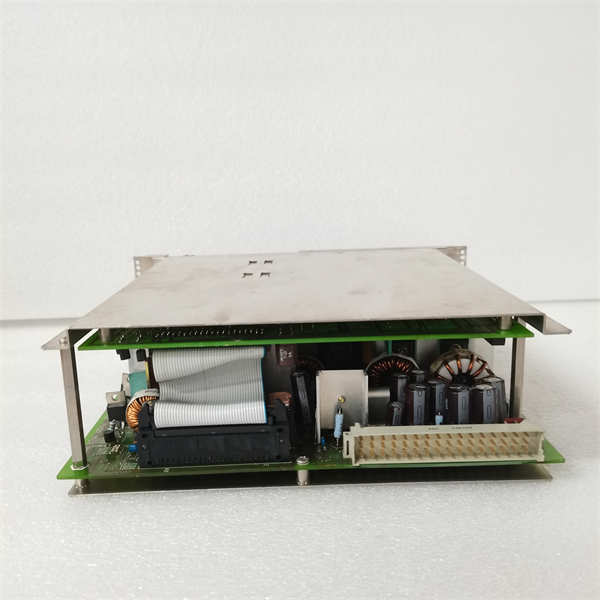

YOKOGAWA PW301 电源模块 – 宽输入电压范围，严苛工业环境可靠运行！​

描述

YOKOGAWA PW301 是横河专为工业自动化系统设计的开关电源模块（Switching Power Supply Module），核心功能是将工业现场的交流电压转换为稳定直流电压，为分布式控制系统（DCS）、可编程逻辑控制器（PLC）及各类现场仪表（如变送器、传感器）提供可靠供电，解决工控系统供电不稳定导致的设备故障问题。该产品与横河 CENTUM VP、PROSafe-RS 等主流 DCS 系统高度兼容，集成便捷性强。其关键参数表现优异，输出电压：24V DC，符合工业设备通用直流供电标准；输出功率：30W，满足中小型工控系统的供电需求；输入电压范围：85~264V AC，适配全球不同地区的电网电压，无需额外调压设备。无论是石油化工的装置区供电、电力行业的控制室设备供电，还是制药行业的自动化生产线供电，YOKOGAWA PW301 都能提供持续稳定的电力支持。​

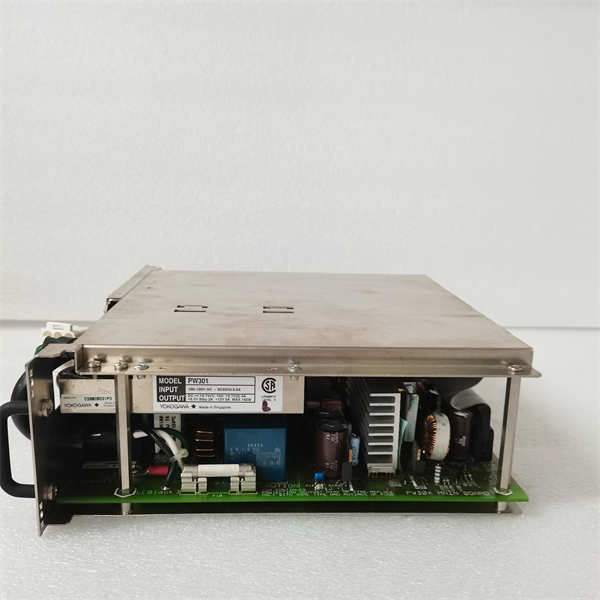

YOKOGAWA PW301

主要特点和优势​

YOKOGAWA PW301 工业开关电源模块凭借高可靠性与工业级设计，在工控供电场景中具备显著优势。首先，其宽输入与稳定输出特性是核心亮点：模块支持 85~264V AC 的宽交流输入范围，可适配全球 110V、220V 等不同电网电压，无需更换电源或加装变压器，特别适合跨国企业的多厂区设备统一采购；输出电压稳定在 24V DC，纹波噪声≤50mV，远低于工业仪表的耐受阈值，能有效避免电压波动对精密仪表（如压力变送器、分析仪表）的信号干扰，确保数据采集精准。同时，YOKOGAWA PW301 的转换效率高达 85% 以上，相比传统线性电源能耗降低 20%，长期使用可显著减少工控系统的电费支出。​

其次，YOKOGAWA PW301 具备完善的多重保护功能。模块内置过流保护（OCP）、过压保护（OVP）、过温保护（OTP）及短路保护（SCP）机制：当输出电流超过额定值（1.25A）时，过流保护会自动限制电流，避免烧毁负载设备；当输出电压异常升高（超过 28V DC）时，过压保护会切断输出，防止仪表因高压损坏；当模块内部温度超过 75℃时，过温保护会暂停工作，待温度降至安全范围后自动恢复，延长模块使用寿命。此外，模块还具备输入欠压保护功能，当输入电压低于 80V AC 时，会发出报警信号并停止输出，提醒运维人员检查电网状态。​

再者，产品的环境适应性与安装灵活性突出。YOKOGAWA PW301 支持 – 10℃~60℃的宽工作温度范围，可适应北方冬季无供暖的控制室、南方夏季高温的装置区等不同环境，无需额外加装空调或散热风扇；存储温度范围覆盖 – 20℃~70℃，便于长途运输与长期库存。模块采用 35mm 标准 DIN 导轨安装方式，尺寸仅 120mm×90mm×60mm，重量约 250g，可灵活嵌入控制柜的密集布局中，与横河 DCS 的 I/O 模块、通信模块等协同安装，节省空间。同时，模块前面板配备电源指示灯（绿色）与故障指示灯（红色），运维人员可通过指示灯直观判断模块运行状态，快速排查供电故障。​

另外，YOKOGAWA PW301 的兼容性与安全性值得关注。模块通过 UL、CE、CSA 等国际安全认证，符合 IEC 61010-1 工业安全标准，绝缘电阻≥100MΩ（500V DC），爬电距离与电气间隙满足工业高压环境要求，使用安全可靠。在兼容性上，除适配横河自家 DCS 系统外，还可为西门子 S7 系列 PLC、ABB AC500 系列 PLC 及各类第三方仪表供电，输出接口采用凤凰端子设计，支持 1.5mm² 铜芯导线连接，接线牢固且抗振动，确保长期运行中供电不中断。​

The YOKOGAWA PW301 industrial switching power supply module is engineered to deliver reliable power for critical industrial automation systems, combining wide input compatibility with stable output performance. Its 85~264V AC universal input range eliminates the need for voltage transformers, making it suitable for global industrial sites with varying grid voltages. With a high conversion efficiency of over 85% and low output ripple (≤50mV), it minimizes energy consumption while ensuring precise power delivery to sensitive instruments like pressure transmitters and DCS I/O modules, preventing signal interference caused by voltage fluctuations.​

Equipped with comprehensive protection mechanisms—overcurrent (OCP), overvoltage (OVP), overtemperature (OTP), and short-circuit (SCP) protection—the YOKOGAWA PW301 safeguards connected equipment from damage due to electrical anomalies. Its wide operating temperature range (-10°C to 60°C) and DIN-rail mount design enhance flexibility for installation in harsh industrial environments, from unheated control rooms to high-temperature process areas. Certified to UL, CE, and CSA standards, this module meets strict industrial safety requirements, providing peace of mind for critical applications in oil & gas, power generation, and pharmaceutical industries.​

YOKOGAWA PW301 技术规格​

​

​

应用领域​

YOKOGAWA PW301 工业开关电源模块凭借稳定的供电性能与广泛的兼容性，在石油化工、电力、制药三大核心行业应用广泛。在石油化工领域，它是装置区控制系统的关键供电组件：在大型炼油厂的常减压装置中，YOKOGAWA PW301 可安装在现场控制柜内，为横河 CENTUM VP DCS 的远程 I/O 模块（如 ADV152）、温度变送器（如 YTA510）及电磁阀提供 24V DC 稳定供电，宽输入范围能适应装置区电网因大功率电机启停导致的电压波动，过流保护可防止电磁阀短路引发的电源故障；在天然气处理厂的脱硫装置中，模块可在 – 10℃~50℃的环境下稳定工作，为在线分析仪表（如气相色谱仪）供电，低纹波噪声确保分析数据精准，避免因供电干扰导致的工艺参数误判。​

在电力行业，YOKOGAWA PW301 适配发电厂与变电站的自动化系统：在火力发电厂的锅炉控制系统中，模块可部署在控制室的 DCS 机柜内，为 PLC（如横河 PROSafe-RS）的逻辑控制单元、火焰检测器及报警装置供电，过温保护功能能应对夏季控制室高温环境，防止电源模块过热停机；在变电站的综合自动化系统中，模块支持 85~264V AC 宽输入，可适配变电站 110V AC 或 220V AC 的电网电压，为数据采集终端（RTU）、电流电压变送器及通信模块（如以太网交换机）供电，绝缘电阻与爬电距离设计满足变电站高压环境的安全要求，避免电气安全隐患。​

在制药行业，YOKOGAWA PW301 符合 GMP 生产环境要求：在药品制剂车间的口服液灌装生产线上，模块可安装在无菌区外的控制柜内，为灌装设备的光电传感器、伺服电机驱动器及横河 DCS 的液位控制模块供电，稳定输出确保灌装精度（误差≤±0.5%），过压保护可防止驱动器因电压异常损坏；在生物制药厂的发酵罐控制系统中，模块为 pH 值变送器、溶解氧分析仪及搅拌电机的控制单元供电，低纹波噪声避免对精密分析仪表的信号干扰，确保发酵工艺参数稳定，符合药品生产的严格质量标准。此外，在食品饮料行业的无菌包装生产线、冶金行业的轧钢自动化系统中，YOKOGAWA PW301 也能通过稳定供电保障设备连续运行，降低生产中断风险。​

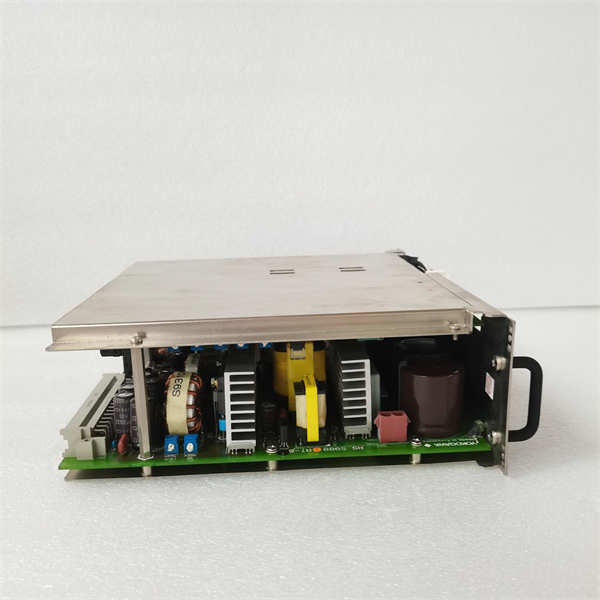

YOKOGAWA PW301

相关产品​

1. YOKOGAWA PW302：与YOKOGAWA PW301同属工业开关电源系列，输出功率提升至 50W（输出电流 2.08A），适合供电需求更大的工控场景（如多仪表集中供电），输入范围、保护功能与安装方式与YOKOGAWA PW301一致，可直接替换或并联使用以扩展功率。​
2. YOKOGAWA PW500：高功率工业电源模块（输出功率 100W，24V DC/4.17A），相比YOKOGAWA PW301增加冗余供电功能，支持 2 台模块并联实现 N+1 冗余，适合对供电可靠性要求极高的场景（如石油化工紧急停车系统）。​
3. YOKOGAWA ADV152：横河 CENTUM VP DCS 的模拟量输入模块，与YOKOGAWA PW301配套使用，YOKOGAWA PW301为其提供 24V DC 供电，两者协同实现现场仪表信号的采集与传输，是横河 DCS 系统的核心信号链组合。​
4. YOKOGAWA YTA510：横河温度变送器，需YOKOGAWA PW301提供 24V DC 供电，变送器将现场温度信号转换为 4-20mA 模拟量后，传输至 DCS 模块，两者在石油化工、电力行业的温度监测场景中高频搭配。​
5. Siemens 6EP1332-1SH71：西门子工业开关电源（24V DC/5A），与YOKOGAWA PW301功能类似，但YOKOGAWA PW301在适配横河 DCS 系统时兼容性更优，两者可在混合品牌工控系统中互补使用，满足不同设备的供电需求。​
6. YOKOGAWA PW301-R：YOKOGAWA PW301的冗余版本，支持双电源输入与自动切换，当一路输入故障时，另一路立即接管供电，适合对供电连续性零容忍的场景（如制药厂发酵罐控制系统）。​
7. YOKOGAWA FCU701：横河 DCS 的现场控制单元，YOKOGAWA PW301可作为其辅助供电模块，为 FCU701 的通信接口、状态指示灯等外围电路供电，确保控制单元核心功能不受主电源波动影响。​
8. Schneider ABL8REM24030：施耐德工业电源（24V DC/1.25A），与YOKOGAWA PW301功率一致，在非横河 DCS 系统中可替代使用，但YOKOGAWA PW301在石油化工领域的抗干扰性能与环境适应性更具优势。​

安装与维护​

安装前准备：安装YOKOGAWA PW301前，需先确认安装环境符合要求：一是检查控制柜内温度（需在 – 10℃~60℃）与湿度（≤90% 无凝露），避免模块处于高温高湿环境，若控制柜内有大功率发热设备（如变频器），需与模块保持≥20cm 距离，防止局部过热；二是确认输入电网电压在 85~264V AC 范围内，用万用表测量电网电压波动值，确保波动幅度≤±10%，避免超出模块输入范围；三是准备专用工具，包括 DIN 导轨固定夹（用于模块定位）、压线钳（压接凤凰端子）、绝缘胶带（包裹裸露接线）及万用表（检测输入输出电压），同时需准备符合规格的输入导线（2.5mm² 铜芯线）与输出导线（1.5mm² 铜芯线）。​

安装过程要点：安装YOKOGAWA PW301时，先将模块沿 35mm DIN 导轨推入，确保模块卡扣与导轨完全咬合（轻拉模块无松动），再用固定夹将模块两端与导轨固定，防止振动导致模块移位；输入接线需按端子标识 “L”“N”“PE” 连接，“L”“N” 接交流火线与零线，“PE” 接保护接地（接地电阻≤4Ω），接线前需断开电网电源，避免触电；输出接线连接 “+V”“-V” 端子，“+V” 接负载设备的正极，“-V” 接负极，注意区分正负极，避免接反导致负载设备损坏；接线完成后，用绝缘胶带包裹端子排裸露部分，防止金属碎屑落入导致短路。接通电源前，需再次检查接线是否正确，确认无误后通电，观察前面板绿色电源指示灯是否亮起，若亮起则表示模块正常启动，再用万用表测量输出电压，确认在 23.76~24.24V DC 范围内（±1% 精度）。​

维护建议：日常维护YOKOGAWA PW301时，每月需进行外观检查：用干燥毛刷清理模块表面与散热孔的灰尘，防止灰尘堆积影响散热，检查电源指示灯（绿色）与故障指示灯（红色）状态，若红色指示灯亮起，需立即断电排查故障（如过流、过温）；每季度需测量输入输出电压，用万用表检测输入电压是否在 85~264V AC 范围内，输出电压是否稳定在 24V DC±1%，若输出电压偏差超过 ±2%，需联系专业人员校准；每半年需检查接线端子，用扳手轻轻拧紧端子螺丝（扭矩 0.5~0.8N・m），防止振动导致接线松动，同时检查接地是否良好，避免接地不良引发安全隐患。若YOKOGAWA PW301出现故障（如无输出、指示灯不亮），需先断开电源，检查输入保险丝（模块内部）是否熔断，若熔断需更换同规格保险丝（2A/250V），若仍故障，需更换备用模块，更换后需重新检测输出电压，确保符合负载要求。
