Yokogawa CP461-50 | CENTUM VP 通信处理器模块 | 可靠性替换方案

描述

关键技术规格

产品型号: CP461-50
制造商: Yokogawa Electric Corporation
所属系统: CENTUM VP DCS 平台（版本 R6.0 及以上）
通信协议: Vnet/IP（Yokogawa 专有控制网络，基于 UDP/IP，具备确定性调度）
网络接口: 双路 100BASE-TX 以太网（RJ-45），支持全双工通信
冗余模式: 支持 1:1 热备冗余（需配对安装于同一 PFCD 控制器槽位）
通信速率: 100 Mbps，典型控制数据刷新周期 ≤ 100 ms
最大节点数: 单 Vnet/IP 网段支持最多 64 个 PFCD 控制器节点
安装方式: 插入 PFCD（Process Function Control Device）控制器专用通信槽
工作温度: 0°C 至 +55°C（符合 IEC 60068-2 工业标准）

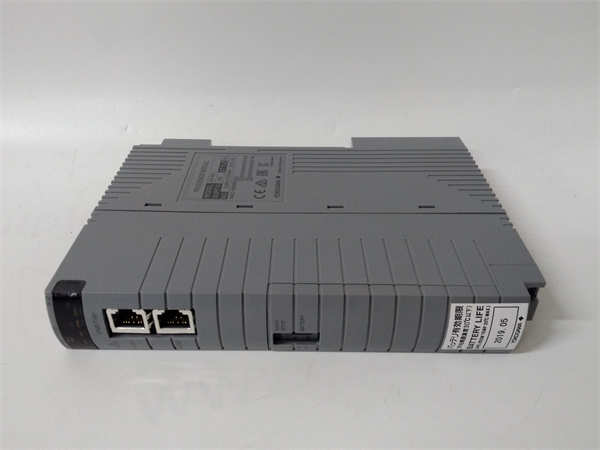

Yokogawa CP461-50

功能定位与应用场景分析

Yokogawa CP461-50 是 CENTUM VP 控制系统中承担核心通信任务的关键模块。它作为 PFCD 控制器的“网络引擎”，负责将本地 I/O 数据、控制逻辑状态及报警信息通过 Vnet/IP 网络实时分发至 HIS（人机接口站）、其他 PFCD 节点或 OPC 服务器。其双端口设计不仅支持冗余网络拓扑，还能在主链路故障时实现毫秒级切换，确保控制连续性不受影响。

该模块广泛应用于对可用性要求极高的连续过程工业，如炼油、乙烯裂解、LNG 液化及核电辅助系统。在这些场景中，Vnet/IP 不仅承载常规 I/O 数据，还传输关键联锁信号和同步时钟。一旦 CP461-50 出现通信延迟、丢包或单点失效，可能导致整个控制域“孤岛化”，引发非计划停车。尽管该型号已逐步被 CP470 系列替代，但大量 R6.x/R7.x 系统仍在役，对高可靠性替换件的需求持续存在。

典型应用场景：

用于大型炼油厂常减压装置，实现多 PFCD 控制器间的跨域数据共享与联锁协调
作为乙烯裂解炉群控系统的通信中枢，确保温度-流量串级回路的同步执行
应用于LNG 接收站再气化单元，通过冗余 Vnet/IP 将 ESD 信号可靠传至安全系统
用于老旧 CENTUM VP 系统延寿项目，替换因 PHY 芯片老化或电容失效导致网络抖动的原装模块，避免整套控制站降级运行

质量标准与测试流程

我们理解，在 Vnet/IP 网络中，通信模块的稳定性直接决定控制系统的“心跳”是否正常。一个间歇性丢包的 CP461-50 可能导致操作站画面冻结或 I/O 刷新异常，带来严重运营风险。因此，我们对每一块 CP461-50 执行基于真实 CENTUM VP 平台的闭环验证：

外观与清洁： 检查 RJ-45 接口无松动、PCB 无电解电容鼓包；使用 ESD 安全工具清洁金手指及散热区域。
上机实测： 安装于真实 PFCD 控制器（如 AFV40D），配置冗余 CP461-50 对，接入标准 Vnet/IP 交换机，连续运行 ≥72 小时，监控 Engineering Station 是否报告“Communication Error”或“Node Isolation”。
功能诊断：
- 使用 Yokogawa 网络诊断工具（如 Vnet/IP Monitor）验证双链路负载均衡与故障切换时间 < 50 ms；
- 注入高负载背景流量（>80% 带宽），监测控制数据包优先级是否维持（Vnet/IP 支持 QoS）；
- 测试冷启动、热插拔及电源波动下的自动重连能力。
质保承诺： 只有通过全部通信完整性、冗余切换及长期稳定性测试的模块才会出库，并附带《CP461-50 Vnet/IP 功能验证报告》，包含网络吞吐量曲线、故障切换时序图及 Engineering Station 诊断日志。

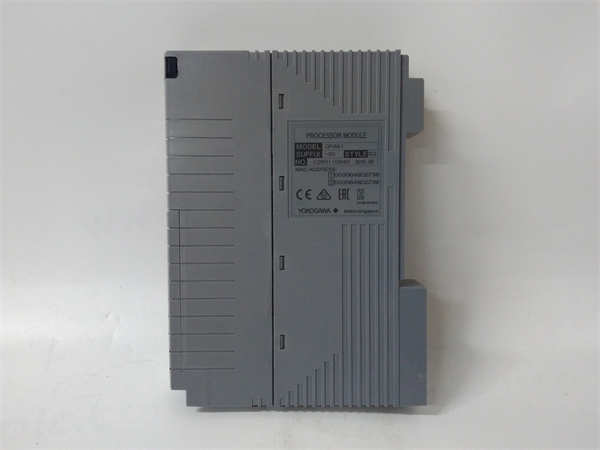

Yokogawa CP461-50

兼容性与升级路径

为确保 CP461-50 100% 适用于您的 CENTUM VP 系统，我们的技术顾问提示您注意以下几个关键兼容性问题：

硬件/固件： 必须用于 CENTUM VP R6.0 及以上版本；PFCD 控制器固件需匹配（通常 ≥ R6.03.01）；不兼容早期 CENTUM CS 3000 系统。
配套组件： 必须使用 Yokogawa 认证的工业级以太网交换机（如 SWP500）；商用交换机可能不支持 Vnet/IP 的组播调度机制。
替代关系： CP461-50 可由 CP470 系列替代，但需升级 PFCD 控制器硬件及 CENTUM VP 软件至 R8.0+；若仅做备件替换，必须使用同型号（-50 后缀表示特定硬件修订版）。
