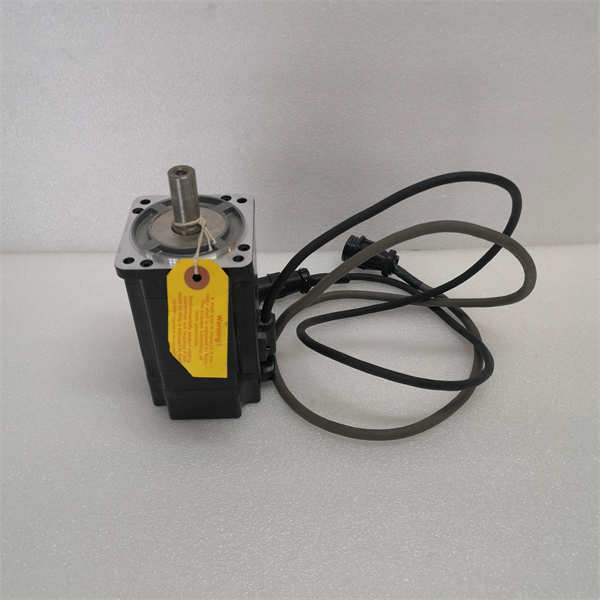

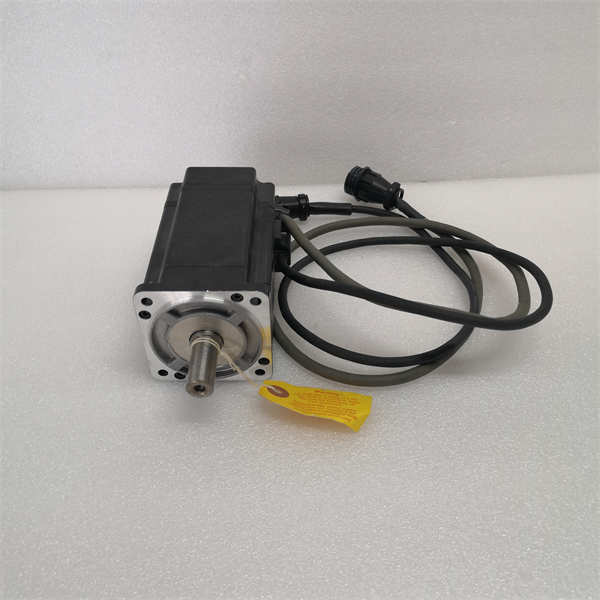

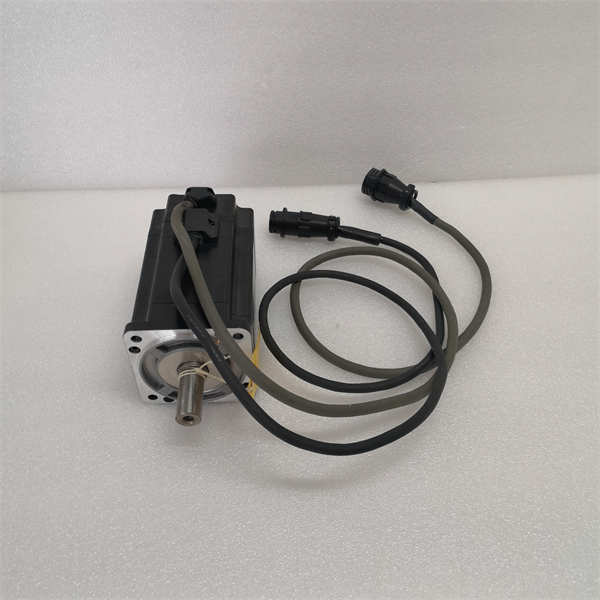

Y-3023-2-H00AA RELIANCE 无刷伺服电机

Description

Reliance Y-3023-2-H00AA是一款高性能的无刷伺服电机，原由Reliance Electric（现为罗克韦尔自动化旗下的Allen-Bradley品牌）生产。该伺服电机属于Allen-Bradley的Y系列，专为工业机械中需要精确的定位、速度和加速度控制的应用而设计。

Y-3023-2-H00AA是Y系列轻工业伺服电机中框架尺寸最大的一款，能够提供强大的动力输出，同时保持较低的惯量，以实现快速加速。它采用230V AC电机绕组，并配备了8极设计，额定转速高达4500 RPM。这款电机内置光学编码器，提供2000 P/R（每转脉冲数）的分辨率和换向信号，确保了高精度的位置反馈。尽管Y-3023-2-H00AA已经停产，但它仍然是许多工业自动化和机器人应用中实现复杂运动控制的关键组件。

Y-3023-2-H00AA RELIANCE

技术规格

产品型号:Y-3023-2-H00AA

制造商:Reliance Electric/Allen-Bradley(罗克韦尔自动化旗下)

产品类型:无刷伺服电机

系列:Y系列(轻工业系列)

框架尺寸:3023

电机绕组电压:230V AC

极数:8极

额定转速:4500 RPM

连续失速扭矩:2.5 Nm(典型值)

峰值扭矩:7.1 Nm(典型值)

编码器类型:光学编码器

编码器分辨率:2000 P/R(每转脉冲数)

编码器供电电压:5V DC

转子惯量:0.000034 kg-m²(典型值)

防护等级:IP43(外壳防护等级)

最大径向载荷:35 kg

制动选项:不含制动(H00AA表示无制动)

轴径:16 mm(0.63英寸)

工作温度:0°C至40°C(32°F至104°F)

储存温度:-30°C至70°C(-22°F至158°F)

推荐伺服驱动器:1398-DDM-019,1398-DDM-020,2093-AM02,2094-AM02,2098-DSD-020(Allen-Bradley)

主要特点和优势

Reliance Y-3023-2-H00AA无刷伺服电机以其卓越的运动控制性能和工业级可靠性而闻名：

精确的运动控制：作为一款高性能伺服电机，它能够实现极其精确的位置、速度和加速度控制。这得益于其内置的2000 P/R高分辨率光学编码器，提供了精准的反馈信号，确保了高动态响应和定位精度。

强大的性能与紧凑设计：Y-3023-2-H00AA属于Y系列中最大框架尺寸的型号，在轻工业应用中提供了出色的扭矩和速度性能，同时保持了相对紧凑的结构，易于集成到空间有限的机械设备中。

低惯量与快速响应：电机采用高能量磁铁（钕磁铁），赋予其较低的转子惯量。这意味着电机能够快速加速和减速，实现高速、高效率的生产循环。

工业级耐用性：具备IP43防护等级，能够有效抵御灰尘和一定程度的水溅，适用于标准工业环境。其坚固的设计确保了在工业机械中的长期可靠运行。

与伺服驱动器无缝配合：Y-3023-2-H00AA与Allen-Bradley推荐的多种伺服驱动器（如1398-DDM系列、209x系列等）兼容，能够轻松构建完整的伺服系统，实现最优化的运动控制解决方案。

Y-3023-2-H00AA RELIANCE

应用领域

Reliance Y-3023-2-H00AA无刷伺服电机在以下对运动控制精度和可靠性有高要求的工业应用中发挥着关键作用：

包装机械：在高速包装线中，用于精确控制包装、封口、灌装和堆垛等过程，提高生产效率和产品质量。

印刷机械：在印刷和柔版印刷设备中，控制纸张输送、滚筒定位和墨水分配，确保印刷精度和速度。

物料搬运系统：在自动化输送带、机器人搬运系统和堆垛机中，实现精确的位置控制和快速的启停。

数控机床：作为数控机床（如铣床、车床）的进给轴电机，提供高精度和高刚度的运动控制，用于加工精密零件。

机器人技术：在工业机器人中，作为关节驱动器，提供精确的姿态控制和负载搬运能力。

纺织机械：在纺织和服装生产设备中，控制纱线张力、织布机运动和剪切定位。

其他自动化设备：广泛应用于需要精确、动态运动控制的各种定制自动化设备和特种机械中。

安装与维护

安装前准备：在安装Reliance Y-3023-2-H00AA无刷伺服电机之前，请务必仔细阅读其相关的安装手册和安全指南。确保所有安装工作在断电状态下进行，并严格遵守所有适用的电气安全规范和标准。选择合适的安装位置，确保电机能够充分散热，且工作环境符合其温度和湿度要求。检查电机是否有运输损坏。将电机与机械系统进行刚性连接，以防止联轴器、皮带轮或皮带随着时间推移出现打滑现象，从而导致轴退化。连接伺服电机与伺服驱动器的动力电缆和编码器电缆，并确保电缆连接尽可能短且牢固可靠，接地良好。

维护建议：为确保Reliance Y-3023-2-H00AA伺服电机的长期可靠运行和最佳性能，建议进行以下维护：定期目视检查电机外部，清除灰尘和污垢堆积，并检查所有连接（包括电源、编码器和机械连接）是否紧固。确保电机周围没有障碍物，以保持良好的散热。定期检查电机的轴承状况，听是否有异常噪音或振动。虽然该电机设计为免维护，但在高负荷或连续运行的应用中，可能需要定期检查和润滑轴承。如果电机发出异常声音、过热或性能下降，应立即停止运行并联系专业人员进行诊断和维修。由于该型号已停产，备件可能稀缺，因此日常预防性维护显得尤为重要。

Y-3023-2-H00AA RELIANCE

产品保障

Reliance(Allen-Bradley/Rockwell Automation)对其生产的伺服电机产品提供全面的产品保障。
