XVS-440-10MPI-1-1AD Eaton 操作员界面面板

Description

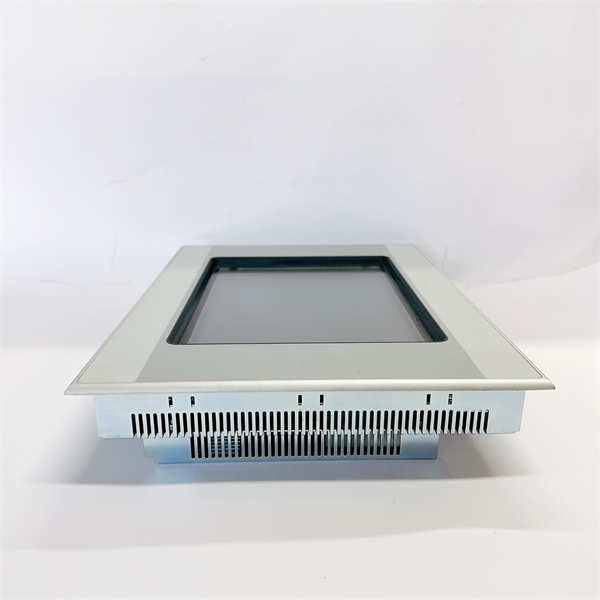

Eaton XVS-440-10MPI-1-1AD是一款高性能的HMI-PLC一体化操作员界面面板，属于伊顿（Eaton）XVS400系列产品。该设备集成了人机界面（HMI）和可编程逻辑控制器（PLC）的功能，为工业自动化应用提供了紧凑且强大的控制与可视化解决方案。Eaton XVS-440-10MPI-1-1AD配备了10.4英寸的TFT彩色显示屏和红外触摸技术，即使在严苛的工业环境中也能提供清晰的图像质量和可靠的操作体验。其内部集成了符合IEC 61131-3标准的PLC，支持多种编程语言，使得用户能够直接在HMI设备上实现复杂的控制逻辑，无需额外的PLC硬件。

XVS-440-10MPI-1-1AD的设计旨在简化自动化系统的架构，通过单一设备同时完成操作员交互和机器控制任务。它提供了丰富的通信接口，包括以太网、USB、RS232和Profibus/MPI，确保了与各种自动化系统和网络的无缝连接。这种高度集成性和灵活的通信能力，使得Eaton XVS-440-10MPI-1-1AD成为工业现场的理想选择，它不仅能够提升操作效率，还能够通过直观的图形界面实现对生产过程的全面监控和管理，从而优化整体生产力并降低系统复杂性。

XVS-440-10MPI-1-1AD Eaton

技术规格

产品型号：XVS-440-10MPI-1-1AD

制造商：Eaton

产品类型：HMI-PLC一体化操作员界面面板

所属系列:XVS400系列

显示屏尺寸:10.4英寸

显示屏类型:TFT彩色显示屏

分辨率:VGA(640 x 480像素)

触摸技术:红外触摸

颜色数量:可调：65536或256色

内置PLC：是(符合IEC 61131-3标准，需许可证激活)

接口：1 x以太网(100Base-TX/10Base-T),1 x RS232,1 x PROFIBUS/MPI,2 x USB Host,1 x USB Device

供电电压：DC 24 V(20.4-28.8 VDC)

防护等级：IP65(前面板),IP20(背面)

工作温度范围：0°C至+50°C

存储温度范围：-20°C至+60°C

功耗：正常约14 W，最大24 W

外壳材料：金属，阳极氧化处理

安装方式：嵌入式安装

主要特点和优势

Eaton XVS-440-10MPI-1-1AD作为一款先进的HMI-PLC一体化设备，具备多项核心特点和显著优势，使其在工业自动化领域脱颖而出：

HMI与PLC的高度集成:XVS-440-10MPI-1-1AD将操作员界面和可编程逻辑控制器功能整合于一体，大幅简化了自动化系统的架构，减少了硬件需求和布线复杂性。这种一体化设计不仅节省了安装空间，还降低了系统集成和维护成本，使得部署更为高效。

卓越的显示与交互体验:配备10.4英寸TFT彩色显示屏，提供VGA(640 x 480)分辨率和高达65536种可调颜色，确保了清晰、生动的图形显示效果。采用坚固耐用的红外触摸技术，即使在严苛的工业环境中（如存在灰尘、油污或操作员戴手套），也能提供精准可靠的触控响应，显著提升了操作便捷性和用户体验。

强大的控制与编程能力:内置的PLC功能符合国际IEC 61131-3标准，支持结构化文本、顺序功能图等多种编程语言。这使得工程师可以直接在Eaton XVS-440-10MPI-1-1AD上实现复杂的控制逻辑，无需额外PLC设备，提供了极大的编程灵活性和控制能力，适用于多种自动化任务。

丰富的通信接口:XVS-440-10MPI-1-1AD集成了以太网、USB、RS232以及Profibus/MPI等多种通信接口。这使得设备能够轻松与各种现场设备、上位机系统、DCS或MES系统进行数据交换和网络连接，确保了信息的畅通无阻，支持工业物联网（IIoT）和智能制造的需求。

高可靠性和环境适应性:采用坚固的金属外壳和IP65(前面板)/IP20(背面)的防护等级，确保Eaton XVS-440-10MPI-1-1AD能够在恶劣的工业环境中稳定可靠地运行，抵御灰尘、液体溅射和电磁干扰。其宽泛的工作温度范围进一步增强了设备的适用性，保证了在各种工况下的持续性能。

XVS-440-10MPI-1-1AD Eaton

应用领域

Eaton XVS-440-10MPI-1-1AD HMI-PLC一体化操作员界面面板凭借其高度集成性、强大的控制能力和直观的用户界面，广泛应用于各种工业自动化和机械设备控制领域。

在机械制造和设备自动化领域，XVS-440-10MPI-1-1AD是各种独立设备和生产线的理想选择，如包装机械、纺织机械、塑料注塑机、印刷设备以及金属加工机床。它能够实现设备操作、参数设置、故障诊断和生产过程的实时监控，大大简化了机器的控制和操作，提升了自动化水平。

在楼宇自动化和基础设施管理中，该设备可用于控制和监测暖通空调（HVAC）系统、照明系统、门禁系统以及能源管理系统。通过直观的触摸屏界面，操作员可以轻松调整系统参数、查看运行状态和处理报警，提高楼宇运行的效率和舒适度。

在食品饮料和制药行业，Eaton XVS-440-10MPI-1-1AD被广泛应用于生产线的自动化控制，例如灌装机、混合器、灭菌设备和包装机。其坚固的设计和易于清洁的特点使其能够满足这些行业对卫生和可靠性的严格要求，实现对生产流程的精确控制和追溯。

在水/污水处理和环境监测领域，XVS-440-10MPI-1-1AD可用于监测泵站、阀门、传感器数据和水质参数。通过HMI界面，操作员能够远程监控水处理过程、调节流量和压力，并及时响应异常情况，确保水资源的有效管理和环境保护。

此外，Eaton XVS-440-10MPI-1-1AD也适用于能源管理、小型过程控制以及需要集成HMI和PLC功能的分布式控制应用，为工业现场提供灵活且高效的自动化解决方案。

安装与维护

安装前准备：在安装Eaton XVS-440-10MPI-1-1AD HMI-PLC一体化操作员界面面板之前，请务必详细阅读伊顿提供的产品操作手册和所有适用的电气安全规范。首先，确保所有相关设备的电源已完全断开，并严格执行锁定/挂牌（LOTO）程序，以防止任何意外通电。在操作模块时，请佩戴防静电腕带并采取其他防静电措施，以防止静电放电对模块内部敏感电子元件造成损害。检查XVS-440-10MPI-1-1AD本体是否有运输损坏，并核对模块型号与系统要求一致。该设备设计为嵌入式安装，需要根据安装尺寸在控制柜门或面板上切割一个精确的安装孔。安装时，确保设备周围留有足够的散热空间（通常建议散热槽口周围至少3厘米，远离发热元件至少15厘米），避免阳光直射。所有电源线、通信电缆和USB连接都应按照接线图正确连接，并确保端子螺丝紧固，接地良好，以确保系统安全和抗干扰能力。

维护建议：为确保Eaton XVS-440-10MPI-1-1AD模块的长期稳定运行和高性能，定期的预防性维护至关重要。应定期清洁XVS-440-10MPI-1-1AD的显示屏表面和触摸屏，清除灰尘、油污和其他污垢，建议使用柔软的布和非研磨性清洁剂。定期检查所有电源线、通信电缆和USB连接的物理状况，确保其牢固可靠，无松动、磨损或腐蚀现象。监控模块的运行状态和性能，检查显示屏上的错误信息或报警指示。如果设备出现异常，请参阅产品手册中的故障排除指南。建议定期备份Eaton XVS-440-10MPI-1-1AD内的应用程序和配置数据，以防万一需要恢复或更换设备。同时，关注伊顿官方发布的产品固件更新，及时进行升级，以获得性能改进、新功能或解决已知问题，从而延长设备的使用寿命。

XVS-440-10MPI-1-1AD Eaton

产品保障

我们深知Eaton XVS-440-10MPI-1-1AD在您的工业自动化系统中扮演的关键角色，因此我们致力于为客户提供卓越的产品保障。
