XVC770BE102 3BHE021083R0102 ABB 接口板/自动化模块/控制板

Description

ABB XVC770BE102 3BHE021083R0102是一款由全球电力和自动化技术领导者ABB生产的接口板(Interface Board)。该模块是ABB工业自动化和控制系统中的关键组件，旨在促进控制系统不同组件之间的通信，实现无缝的数据交换和控制操作。

XVC770BE102专门设计用于连接和协调各种工业设备，如PLC、DCS、机器人、变频器等，确保数据能够高速、可靠地传输。它通常集成在控制柜或其他工业自动化设备中，以其紧凑的设计、坚固的结构和易于集成的特性，成为构建高效、可靠的工业自动化系统的核心组成部分。

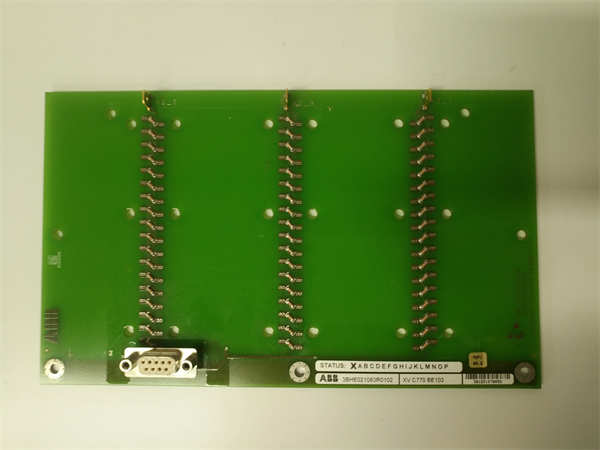

XVC770BE102 3BHE021083R0102 ABB

技术规格

产品型号:XVC770BE102 3BHE021083R0102

制造商:ABB

产品类型:接口板(Interface Board)/自动化模块/控制板

主要功能:促进控制系统组件间通信，数据交换和控制操作

供电电压:24 VDC

通信接口:以太网(Ethernet),Modbus TCP/IP,RS-232,RS-485(可能包含，取决于具体配置)

工作温度:-20°C至+60°C

主要特点和优势

ABB XVC770BE102 3BHE021083R0102接口板以其在工业自动化系统中的核心作用，具备多项关键特点和显著优势。

首先，它提供了高速可靠的通信能力。该模块支持以太网和Modbus TCP/IP等多种通信协议，确保控制系统内不同设备之间的高效、实时数据传输。在工业应用中，实时数据处理和控制至关重要，XVC770BE102能够满足这一需求，保障系统响应速度和数据完整性。其次，该接口板具有卓越的连接多样性和灵活性。它能够提供多种连接选项，使其能够与各种类型的设备和系统（如PLC、DCS、传感器、执行器、机器人等）进行接口。这种多功能性使其适用于广泛的工业应用，能够轻松集成到现有或新建的自动化架构中，降低系统集成的复杂性。

XVC770BE102还具备紧凑且坚固的工业级设计。其小巧的外形使其易于集成到控制柜和其他狭小的空间中，有助于优化安装空间。同时，该模块采用坚固的结构，能够承受工业环境中常见的恶劣条件，如振动、灰尘和温度波动，确保长期可靠的性能。它还提供用户友好的接口，便于设置和监控，并具备高级功能，可增强自动化和控制能力。这些特点共同使得XVC770BE102成为提升工业生产效率、实现智能制造的关键组件。

应用领域

ABB XVC770BE102 3BHE021083R0102接口板广泛应用于各种需要设备间通信和数据交换的工业自动化和控制场景。

工业制造：在自动化生产线、装配和加工过程中，连接不同设备和控制系统，实现生产流程的自动化和优化。

过程控制：在化工、炼油、电力、水处理、食品饮料等过程工业中，作为控制系统（如DCS或PLC）与现场仪表、执行器之间的通信桥梁，确保数据的准确传输和控制指令的有效执行。

楼宇自动化：在智能楼宇管理系统中，连接各种子系统（如HVAC、照明、安防）进行集成控制和监控。

能源管理：在能源监测和优化系统中，用于连接能源计量设备和控制单元，实现能源数据的采集和分析，提高能源效率。

机器人与自动化：在机器人系统和自动化设备中，作为机器人控制器与其他控制单元或上位机通信的接口，实现复杂任务的协调控制。

DCS/PLC系统集成：作为DCS或PLC系统中的I/O模块或通信模块，扩展系统的连接能力，实现与第三方设备的通信。

相关产品

ABB XVC770BE102 3BHE021083R0102接口板是ABB自动化系统中的一个重要模块，通常与该系列中的其他组件协同工作，构成完整的控制解决方案。

ABB PLC和DCS系统：如ABB AC500系列PLC、ABB 800xA DCS系统，XVC770BE102作为这些控制系统的扩展模块，用于连接外部设备或实现系统间通信。

ABB变频器(VFDs)：在需要变频器与上位控制器或HMI进行通信的应用中，XVC770BE102可作为通信接口。

ABB机器人控制器：在机器人自动化解决方案中，XVC770BE102可能用于机器人控制器与外部设备或生产管理系统进行数据交换。

ABB传感器和执行器：通过XVC770BE102，控制系统可以接收来自各种传感器的信号，并向执行器发送控制指令。

人机界面(HMI)/操作员面板：XVC770BE102可能通过以太网或其他通信接口与HMI连接，实现数据可视化和操作员交互。

工业以太网交换机：用于构建工业以太网网络，连接XVC770BE102与其他网络设备。

现场总线通信模块：如果XVC770BE102支持多协议，可能与不同的现场总线模块集成。

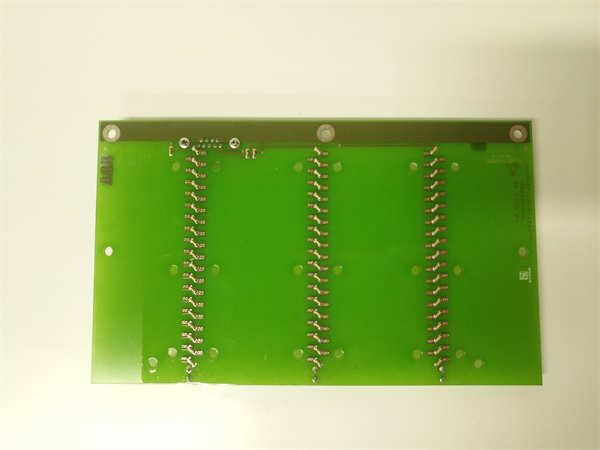

XVC770BE102 3BHE021083R0102 ABB

安装与维护

安装前准备：在安装ABB XVC770BE102 3BHE021083R0102模块之前，必须确保所有相关设备的电源已完全断开，并严格执行锁定/挂牌（LOTO）安全程序，以防止意外触电或设备损坏。请详细查阅ABB为该模块或其所属系统提供的官方安装手册和操作指南，了解具体的安装步骤、电气连接图和所有安全注意事项。由于该模块包含敏感电子元件，务必采取严格的防静电（ESD）措施，例如佩戴防静电腕带并在防静电工作台上操作，以防止静电放电造成损害。确保安装环境清洁、干燥，并符合模块的工作温度（-20°C至+60°C）和湿度要求，同时具备良好的通风散热条件。将XVC770BE102模块小心地安装到其指定的插槽或DIN导轨上（如果适用），确保模块完全就位并与背板连接器牢固连接。仔细检查并连接所有电源线和通信线缆（如以太网、RS-232/485），确保接线正确、牢固，无松动或损坏。

维护建议：为了确保ABB XVC770BE102模块的长期稳定运行和最佳性能，建议采取以下维护措施。定期进行目视检查，查看模块表面是否有物理损伤、过热迹象（如变色）、灰尘堆积或连接松动。使用干燥、柔软的刷子或压缩空气轻轻清除模块表面的灰尘和污染物，但避免使用湿布或任何溶剂。确保控制柜内部的通风散热系统正常工作，保持环境温度和湿度在允许范围内，防止模块因过热或潮湿而损坏。定期检查模块上的LED状态指示灯，它们通常会提供电源状态、通信状态和故障诊断信息，异常指示灯应及时报告并结合系统诊断工具进行排查。定期检查通信线缆的完整性，确保其没有磨损、弯折或连接松动，因为这些都可能导致通信故障。根据ABB的建议，定期检查并更新相关控制系统和模块的固件和软件，以获取最新的功能改进、性能优化和安全补丁。定期备份系统配置和应用程序数据，以便在模块更换或系统故障时能够快速恢复。如果XVC770BE102出现故障或异常，切勿尝试未经授权的维修，应立即联系ABB认证的技术服务人员或授权服务中心进行诊断和维修。

产品保障

ABB作为全球领先的电力和自动化技术公司，对其XVC770BE102 3BHE021083R0102接口板提供坚实的产品保障。
