XVC770AE 3BHE006414R0001 ABB 高压分压器(HVD)板/模拟量控制板

Description

ABB XVC770AE 3BHE006414R0001是一款由全球电力和自动化技术领导者ABB生产的高压分压器(High Voltage Divider,HVD)板。该模块是ABB变频器（Variable Frequency Drives,VFDs）中的关键组件，特别是XV C770 AE系列VFDs。

XVC770AE的核心功能是安全地将VFD的高压输入信号转换为较低的电压水平，从而为变频器内部的控制和测量组件提供安全且稳定的电源。这对于确保VFD的正常运行、保护敏感电子元件以及提供准确的电压反馈至关重要。作为高压电力电子设备的重要组成部分，XVC770AE以其可靠的性能和易于集成的特性，在严苛的工业应用中发挥着关键作用。

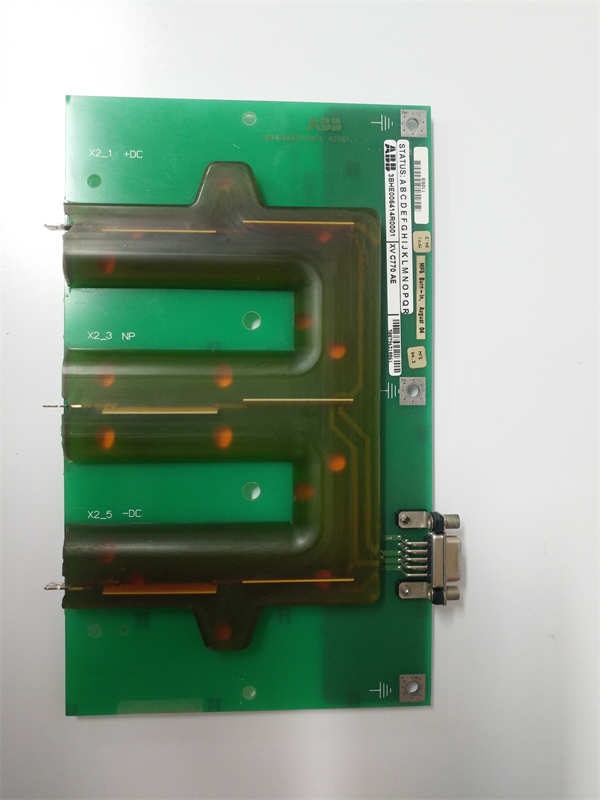

XVC770AE 3BHE006414R0001

技术规格

产品型号:XVC770AE 3BHE006414R0001

制造商:ABB

产品类型:高压分压器(HVD)板/模拟量控制板

主要功能:高压输入分压，为VFD内部组件安全供电，提供电压反馈

兼容系统:ABB XV C770 AE系列变频器(VFDs)

应用领域:变频器、工业传动系统、电力电子

信号类型:处理高压模拟信号并转换为低压模拟信号

性能特点:高压分压、安全供电、可靠性能、易于集成

主要特点和优势

ABB XVC770AE 3BHE006414R0001高压分压器板凭借其在变频器系统中的关键作用，具备多项显著特点和优势。

首先，它提供了安全可靠的高压分压功能。在变频器的高压环境中，XVC770AE能够将数千伏特的输入电压精确且安全地降压到VFD内部电子元件可处理的低电压范围。这种高压隔离和转换能力，不仅保障了敏感控制电路的安全运行，还保护了操作人员免受高压风险，是VFD系统安全运行的基础。其次，该模块以其卓越的可靠性和性能稳定性而著称。作为ABB工业级产品，XVC770AE经过严格的测试和质量控制，确保在连续运行和严苛的工业条件下（如高温、振动和电气干扰）也能保持稳定的性能，从而最大限度地减少VFD的停机时间，提高生产效率。

此外，XVC770AE具有高度的集成性和兼容性。它专为ABB XV C770 AE系列变频器设计，可以无缝集成到现有的VFD架构中，简化了安装和维护过程。作为VFD内部的重要组件，它还为变频器的控制逻辑提供准确的电压反馈信号，使得变频器能够精确地控制电机输出，优化能源效率。其坚固的板卡设计也确保了在工业环境中的长寿命运行。这些特点共同使得XVC770AE成为高性能ABB变频器中不可或缺的组件。

应用领域

ABB XVC770AE 3BHE006414R0001高压分压器板主要应用于ABB XV C770 AE系列变频器，这些变频器广泛应用于各种需要精确电机控制和高效能源转换的工业领域。

工业传动系统：在钢铁、采矿、水泥、电力、石油天然气、纸浆和造纸等重工业中，XV C770 AE系列VFDs与XVC770AE板卡协同工作，用于驱动大型电机，控制泵、风机、压缩机、传送带、轧机等重型机械，实现节能和过程优化。

电力电子设备：作为变频器的核心部件，XVC770AE在电力电子变换器中发挥作用，确保高压电能的安全、高效转换。

高压电机控制：在需要对高压电机进行精确速度和转矩控制的场合，变频器利用XVC770AE提供的电压反馈，实现高精度的电机驱动。

能量管理：通过精确的电压监测，变频器能够更好地管理和优化电能使用，有助于提高系统能效。

相关产品

ABB XVC770AE 3BHE006414R0001高压分压器板是ABB变频器系统中的内部组件，通常与该系列中的其他控制板和模块协同工作，构成完整的变频器和驱动解决方案。

ABB XV C770 AE系列变频器：XVC770AE是这一特定系列VFDs的内部组件。

ABB变频器控制板卡：VFDs内部通常包含主控制板、CPU板、I/O板等，XVC770AE与这些板卡进行数据和电源交互。

ABB功率半导体模块：如IGBT模块或其他开关器件，XVC770AE将分压后的信号提供给控制电路，间接控制这些功率器件的开关。

ABB传感器和检测系统：VFD内部的其他传感器（如电流传感器）与XVC770AE一起提供全面的电机和电网状态反馈。

ABB变频器电源单元：为整个VFD系统提供主电源。

ABB Drive Composer软件：ABB变频器的配置、调试和诊断软件，工程师可以通过该软件监控XVC770AE提供的数据。

各种工业电机：受ABB变频器驱动的工业三相交流电机。

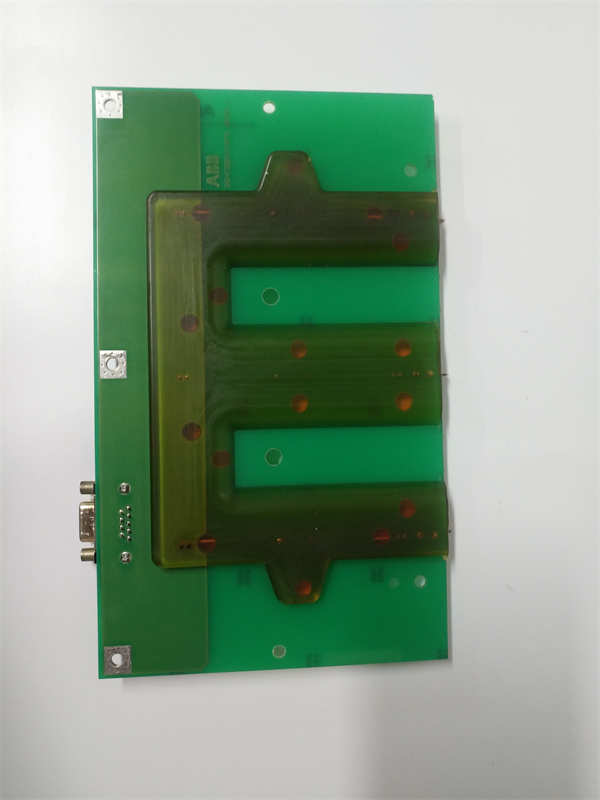

XVC770AE 3BHE006414R0001

安装与维护

安装前准备：ABB XVC770AE 3BHE006414R0001高压分压器板通常是作为ABB变频器内部的备件或替换部件进行安装。在进行任何安装或维护操作之前，必须严格遵守激光安全规程，并确保变频器已完全断电，且高压直流母线已完全放电。请务必执行锁定/挂牌（LOTO）安全程序，以防止意外通电。详细查阅ABB为XV C770 AE系列变频器提供的官方安装手册和维护指南，了解更换XVC770AE板卡的具体步骤、电气连接图和所有安全注意事项。由于该模块处理高电压，操作人员必须具备相应的电气专业知识和资质。模块包含敏感电子元件，务必采取严格的防静电（ESD）措施，例如佩戴防静电腕带并在防静电工作台上操作，以防止静电放电造成损害。将XVC770AE板卡小心地安装到变频器内部的指定插槽或位置，确保其与相关连接器和排线牢固连接，无松动。

维护建议：由于XVC770AE是变频器内部的关键部件，日常维护主要集中在变频器整体的维护上。定期进行目视检查，查看板卡表面是否有物理损伤、过热迹象（如变色、烧焦痕迹）、灰尘堆积或连接松动。使用干燥、柔软的刷子或压缩空气轻轻清除板卡表面的灰尘和污染物，但避免使用湿布或任何溶剂。确保变频器内部的散热风扇正常运行，并清理进出风口的灰尘，保持良好的通风散热，防止模块因过热而损坏。定期检查与板卡连接的线缆是否牢固，无磨损或损坏。通过ABB变频器的诊断工具或软件，监控系统运行状态和相关电压反馈，及时发现并排除潜在问题。由于XVC770AE直接关系到高压安全，其维护和更换应由ABB认证的技术服务人员或授权服务中心进行。如果XVC770AE出现故障或异常，切勿尝试未经授权的维修，因为这可能导致严重的安全风险和设备损坏。

产品保障

ABB作为全球工业自动化领域的领导者，对其XVC770AE 3BHE006414R0001高压分压器板提供坚实的产品保障。
