WOODHEAD APP-ETH PCU PCU2000ETH 以太网通讯单元，实时数据传输！

描述

WOODHEAD APP-ETH PCU PCU2000ETH 是一款高性能的以太网网络接口卡（NIC），隶属于Molex（此前为Woodhead Industries旗下品牌，现已整合至Molex Brad Communication）的applicom®系列智能通信解决方案。作为一款专为工业PC-based应用设计的接口卡，WOODHEAD APP-ETH PCU PCU2000ETH 旨在为工业HMI、SCADA、MES系统以及其他定制应用程序提供与各种工业设备（如PLC、DCS、机器人控制器和智能仪表）之间的高速、可靠以太网通信。该模块的核心优势在于其板载的智能协处理器，能够独立处理复杂的工业以太网协议栈和数据管理任务，从而显著减轻PC主CPU的负担，确保时间敏感数据的实时传输和PC应用的卓越性能。

WOODHEAD APP-ETH PCU PCU2000ETH 提供标准的10/100 Mbps以太网连接，并通过其PCI通用总线接口（兼容3.3V/5V电压和PCI-X）实现与工业PC的广泛兼容性。它支持多种主流工业以太网协议，并通过集成OPC DA服务器和Wonderware I/O Server等通用数据接口，以及提供DLL库和多种高级编程语言支持，为系统集成商和开发人员提供了强大的工具集，大大加速了工业通信应用的开发和部署。无论是用于实时数据采集、设备监控还是复杂的控制逻辑，WOODHEAD APP-ETH PCU PCU2000ETH 都能够提供稳定、高效的通信基础，从而提升工业生产的自动化水平和运行效率。

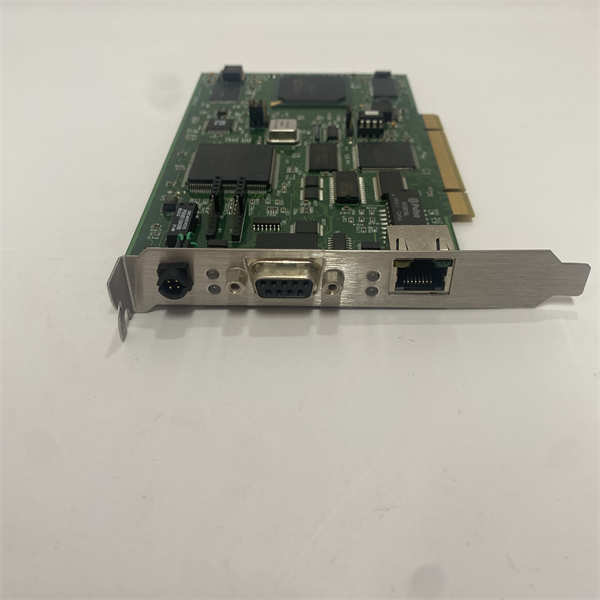

WOODHEAD APP-ETH PCU PCU2000ETH

技术规格

参数名称	参数值
产品型号	WOODHEAD APP-ETH PCU PCU2000ETH
制造商	Molex (原Woodhead / applicom品牌)
产品类型	以太网网络接口卡 (PCI)
总线接口	Universal PCI 2.2 (32-bit, 33 MHz, 3.3V/5V Keying), PCI-X 兼容
板载处理器	AMD SC520 – 133 MHz
内存	16 Mbytes SDRAM, 4 Mbytes Flash Memory
以太网端口	1个 RJ45端口
以太网速度	10/100 Mbps (自动协商)
指示灯	4个LED (TX, RX, Link, 100 Mbps)
支持的操作系统	Windows 7, Windows 8/8.1, Windows Server 2003/2008/2012/Vista/XP, Linux, VxWorks, RTX VenturCom
功耗	典型 5.5 W
工作温度	0°C 至 +65°C
存储温度	-40°C 至 +85°C
相对湿度	5% 至 95% (非冷凝)
EMC 兼容性	EN55022 Class B, EN61000-6-2, EN61000-3-2, EN61000-3-3
认证标准	CE, RoHS

主要特点和优势

WOODHEAD APP-ETH PCU PCU2000ETH 作为一款专为工业以太网通信设计的高性能PC接口卡，展现出以下显著特点和优势：

独立的板载通信处理： WOODHEAD APP-ETH PCU PCU2000ETH 的核心优势在于其搭载的AMD SC520板载协处理器。这一智能设计使得所有的工业以太网协议栈处理、数据轮询、帧管理以及数据格式转换等复杂任务都在卡上独立完成，无需占用PC主CPU资源。这显著提升了PC应用的实时性能，确保了HMI/SCADA等软件在进行大量数据通信时依然能够流畅运行，避免了通信瓶颈对系统性能的影响。

广泛的工业协议支持与互操作性： 该模块通过随附的applicom®软件套件，支持多达40余种工业以太网TCP/IP协议，能够与全球各大主流自动化厂商（如西门子、施耐德、罗克韦尔、欧姆龙、三菱、GE等）的PLC、机器人控制器和智能设备进行无缝通信。这种广泛的协议兼容性使得 WOODHEAD APP-ETH PCU PCU2000ETH 能够轻松集成到异构工业网络中，为系统集成商和终端用户提供了极大的灵活性和便利性。

优化的PC-Based应用集成： WOODHEAD APP-ETH PCU PCU2000ETH 为HMI、SCADA、MES以及定制开发的应用提供了强大的软件支持。它内置OPC DA服务器（支持v1.0a, v2.05, v3.0）和Wonderware I/O Server (DAServer, DDE, FastDDE, SuiteLink) 等标准数据接口，同时提供DLL库和多种编程语言（如.NET/C#/VB/C++/C）的开发支持。这些工具极大地简化了应用开发和系统集成过程，缩短了上市时间，降低了开发成本。

坚固耐用的工业级设计： WOODHEAD APP-ETH PCU PCU2000ETH 严格遵循工业标准设计和制造，具备出色的电磁兼容性（EMC）、抗振动和抗冲击能力。它能够在0°C至+65°C的宽广温度范围内稳定运行，并满足RoHS指令要求，确保在严苛的工业生产环境中（如车间、控制室）的长期可靠性和稳定性，最大限度地减少了维护需求和潜在的停机风险。

灵活的模块化和扩展性： 除了基础的单以太网版本 WOODHEAD APP-ETH PCU PCU2000ETH，applicom®系列还提供了带有PROFIBUS或串行通信端口的Combo版本（如APP-EPB-PCU-C和APP-ESR-PCU-C）。这使得用户可以根据具体的项目需求选择多功能卡，从而节省PC插槽资源，并实现更复杂的工业网络连接，例如在同一张卡上同时管理多种TCP/IP协议的客户端/服务器通信。

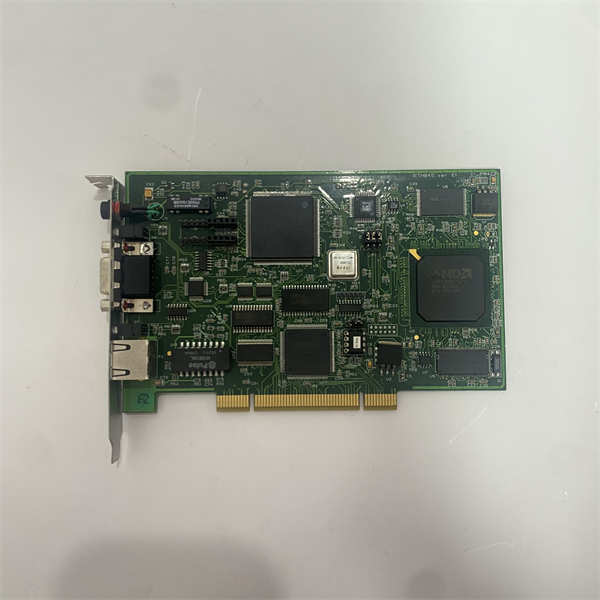

WOODHEAD APP-ETH PCU PCU2000ETH

应用领域

WOODHEAD APP-ETH PCU PCU2000ETH 以其强大的通信能力和对PC-based应用的深度支持，在广泛的工业自动化和信息管理领域中发挥着关键作用。

工业过程控制系统： 在炼油、石化、电力、化工、水处理和冶金等重工业领域，WOODHEAD APP-ETH PCU PCU2000ETH 作为HMI/SCADA系统与现场PLC、DCS、智能仪表和过程控制单元之间的核心通信接口。它用于实时采集生产参数、设备状态、报警信息，并下发控制指令，实现对复杂生产过程的集中监控、数据归档和优化控制。

工厂自动化与机械设备： 在汽车制造、机器人集成、自动化生产线、包装机械以及机床等离散制造行业，WOODHEAD APP-ETH PCU PCU2000ETH 连接PC-based控制器与各种运动控制器、传感器、执行器和机器人系统。它支持高速数据交换，实现对机器运动、生产节拍、产品质量参数的精确控制和实时监测，从而提升生产效率、产品质量和整体设备效率（OEE）。

楼宇自动化与智能建筑： 在大型商业综合体、数据中心、机场、医院等智能建筑管理系统（BMS）中，WOODHEAD APP-ETH PCU PCU2000ETH 用于将HVAC（暖通空调）、照明、安防、消防和能源管理系统与中央监控平台连接。它能够实现对楼宇设施的集成管理、能耗优化和安全保障，例如基于实时数据进行能源调度或在紧急情况下触发自动化响应。

测试与测量应用： 在工业实验室、研发机构和产品测试线中，WOODHEAD APP-ETH PCU PCU2000ETH 协助PC采集来自测试设备、精密传感器和分析仪表的精确数据。例如，在发动机性能测试、材料疲劳测试和产品质量检测中，它能够提供快速、可靠的数据接口，支持工程师进行数据分析、模型验证和性能评估。

MES/ERP系统集成： 作为底层自动化数据与上层管理系统（MES/ERP）之间的桥梁，WOODHEAD APP-ETH PCU PCU2000ETH 能够将来自生产线的实时数据（如产量、设备运行状态、能耗）高效传输至MES或ERP系统，从而实现生产执行的透明化、精益化管理和决策优化。

安装与维护

安装前准备：在安装 WOODHEAD APP-ETH PCU PCU2000ETH 网络接口卡之前，请务必仔细阅读Molex applicom®产品随附的安装手册和用户指南，了解详细的硬件安装步骤、驱动程序安装流程以及系统兼容性要求。确认您的工业PC具备可用的PCI通用插槽，并且操作系统与驱动程序版本兼容。在进行任何硬件操作前，务必关闭PC电源并断开所有电源连接，并佩戴防静电手环或采取其他有效的防静电措施，以防止静电对 WOODHEAD APP-ETH PCU PCU2000ETH 或PC内部的敏感电子组件造成损坏。将卡小心地插入PCI插槽中，确保其完全且牢固地就位，然后连接以太网电缆。

维护建议：为了确保 WOODHEAD APP-ETH PCU PCU2000ETH 及其所连接的工业以太网系统能够长期稳定可靠地运行，建议实施以下预防性维护措施。定期通过applicom®提供的诊断工具（如“PCU Monitor”）监测 WOODHEAD APP-ETH PCU PCU2000ETH 的运行状态、通信链路健康状况以及潜在的通信错误，及时发现并解决任何异常情况。保持PC的操作系统和所有applicom®软件组件（包括驱动程序、OPC服务器和配置工具）的最新版本，定期访问Molex官方网站下载并安装最新的更新和安全补丁。确保安装 WOODHEAD APP-ETH PCU PCU2000ETH 的PC内部环境清洁，避免灰尘、油污或其他污染物堆积，因为这些可能影响散热并导致电子元件过热，从而影响模块的性能和寿命。在需要更换或重新定位 WOODHEAD APP-ETH PCU PCU2000ETH 时，务必遵循制造商的指导，安全地断电并采取适当的静电防护措施。

产品保障

我们对 WOODHEAD APP-ETH PCU PCU2000ETH 以太网网络接口卡的卓越品质和可靠性能充满信心，并致力于为客户提供全面的产品保障。
