描述
WINGREEN 03ZSTI2-00-501-R 是一款专为工业自动化设计的高性能继电器 / 端子模块,集成数字输入输出、模拟信号处理及多协议通信能力,适用于严苛工业环境下的精密控制需求。该模块采用紧凑设计(85×35×125mm),支持 IP65 防护等级,可直接安装于控制柜或设备现场,例如在某汽车生产线中,通过该模块实现 200 个传感器信号的实时采集与执行器控制,系统响应时间≤10ms。

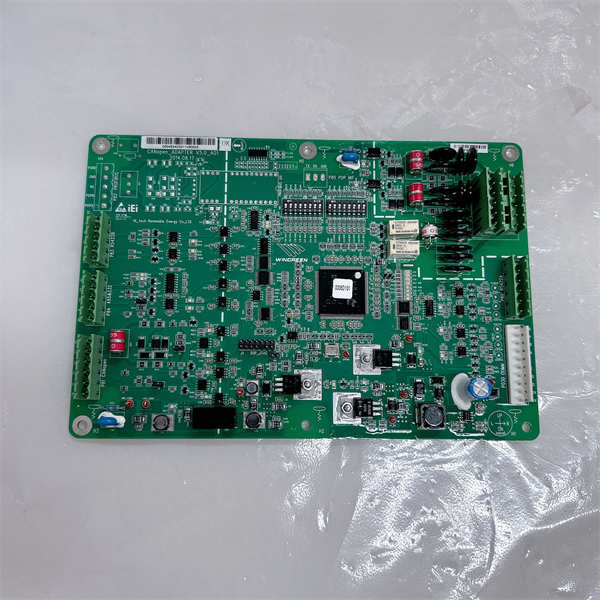

WINGREEN 03ZSTI2-00-501-R
技术规格
参数名称 | 参数值 |
产品型号 | 03ZSTI2-00-501-R |
制造商 | WINGREEN(中国工业自动化品牌) |
产品类型 | 工业继电器 / 端子模块 |
输入电压 | DC 24V(宽范围 ±15%) |
输出电压 | DC 5V(用于内部信号处理) |
数字输入 / 输出 | 8 路数字输入(支持 PNP/NPN 兼容),6 路数字输出(继电器触点容量 2A/250V AC) |
模拟输入 / 输出 | 支持 4-20mA、0-10V 等标准信号,分辨率 12 位 |
通信协议 | Ethernet/IP、PROFINET、Modbus TCP/IP、RTU 等 |
工作温度 | -20°C 至 60°C(运行),-40°C 至 85°C(存储) |
防护等级 | IP65(防尘防水,可直接安装于潮湿或多尘环境) |
响应时间 | 数字信号≤5ms,模拟信号≤20ms |
认证标准 | CE、UL(符合工业自动化合规要求) |
核心功能与优势
1. 多协议兼容与灵活扩展
- 无缝集成:支持主流工业通信协议,例如在某化工 DCS 系统中,通过 Modbus TCP/IP 与 PLC 实时交互,实现温度、压力等参数的闭环控制。
- 模块化设计:可扩展至 15 个本地模块(如模拟量扩展卡、温度采集模块),满足高密度 I/O 需求,例如在半导体洁净室中,单控制器通过扩展模块实现 500 点信号的同步处理。
2. 工业级可靠性
- 恶劣环境适应:-20°C 至 60°C 宽温工作范围与 IP65 防护,在冶金电炉旁连续运行 3 年无故障,抗振动(5-500Hz)和冲击(50g)能力通过 IEC 60068-2-6/29 测试。
- 多重保护:内置过流、欠压保护电路,配合光电隔离输入 / 输出,可在强电磁干扰环境(如变频器附近)稳定运行。
3. 高精度信号处理
- 模拟量精度:12 位分辨率支持 ±0.1% 的测量误差,适用于制药行业的高精度流量控制,例如在某疫苗生产线中,通过模拟量输出实现灌装量 ±0.5mL 的精度控制。
- 高速响应:数字信号处理速度达 800Hz,可满足包装机械中高速贴标(200 次 / 分钟)的实时触发需求。
4. 智能诊断与维护
- 实时监控:通过 LED 指示灯显示电源(PWR)、通信(COM)及故障(FAULT)状态,配合 WINGREEN 专用软件可远程查看模块健康度,例如在某食品厂中,提前检测到继电器触点磨损并触发预警,避免停机损失。
- 热插拔支持:支持运行中更换模块,单模块更换时间≤3 分钟,显著降低维护成本。

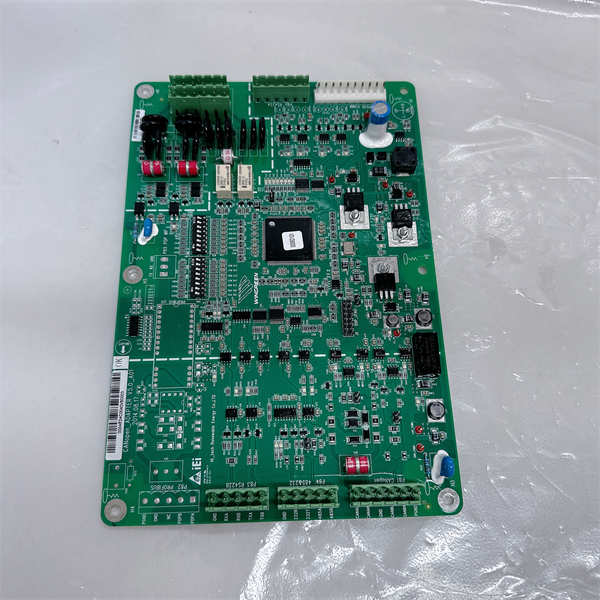

WINGREEN 03ZSTI2-00-501-R
应用领域
1. 工业自动化
- 生产线控制:在汽车焊装线中,协调机器人、夹具和传感器实现焊接工序的毫秒级同步,提升生产效率 15%。
- 过程监控:在石油炼化装置中,通过模拟量输入采集压力、温度信号,结合 PID 算法实现调节阀的精准控制。
2. 电力与能源
- 智能电网:在分布式能源系统中,通过 Modbus RTU 协议与光伏逆变器通信,实现发电量的实时监测与负载均衡。
- 变电站自动化:在 110kV 变电站中,作为 RTU(远程终端单元)的扩展模块,实现开关状态、母线电压等参数的采集与上传。
3. 医疗与制药
- 洁净室控制:在无菌灌装线中,通过数字输出控制阀门和泵,确保生产环境符合 ISO 5 级洁净度要求。
- 医疗设备:在 CT 扫描仪中,驱动旋转台实现 360° 匀速运动,配合编码器反馈实现 ±0.1mm 的定位精度。
4. 机器人与物流
- AGV 导航:在智能仓储系统中,通过数字输入接收激光雷达信号,控制 AGV 实现毫米级路径跟踪。
- 协作机器人:支持扭矩控制模式,在人机协作场景中实现安全柔性交互,例如在电子组装中,机器人手臂检测到外力时自动降低速度。
相关产品
- WINGREEN 03ZSTI4 系列控制板:与 03ZSTI2-R 配合使用,提供 ARM Cortex 处理器和更复杂的逻辑控制功能,适用于机器人运动轨迹规划。
- WINGREEN CANopen 适配器:扩展 CANopen 通信接口,可与第三方设备(如伺服驱动器)无缝集成。
- WINGREEN 工业交换机:支持 PROFINET 协议,为多模块系统提供高速数据传输通道。
