描述
WINGREEN 034STN1-01-300-R 是 WINGREEN 专为工业自动化系统设计的高性能LAIB V3.0 系列传感器接口模块,隶属于 WINGREEN 工业控制解决方案平台,适用于环境监测、智能制造、能源管理等对数据采集精度和可靠性要求极高的工业场景。该模块采用紧凑型设计(120mm×80mm×40mm),集成多通道信号调理与协议转换功能,支持 12-24V DC 宽电压输入,可实现工业设备间的高精度模拟信号采集与实时数据交互。WINGREEN 034STN1-01-300-R 具备 IP67 防护等级和宽温工作能力(-20°C 至 + 70°C),可在高粉尘、潮湿或振动环境中稳定运行,显著提升工业控制系统的可用性和运维效率。

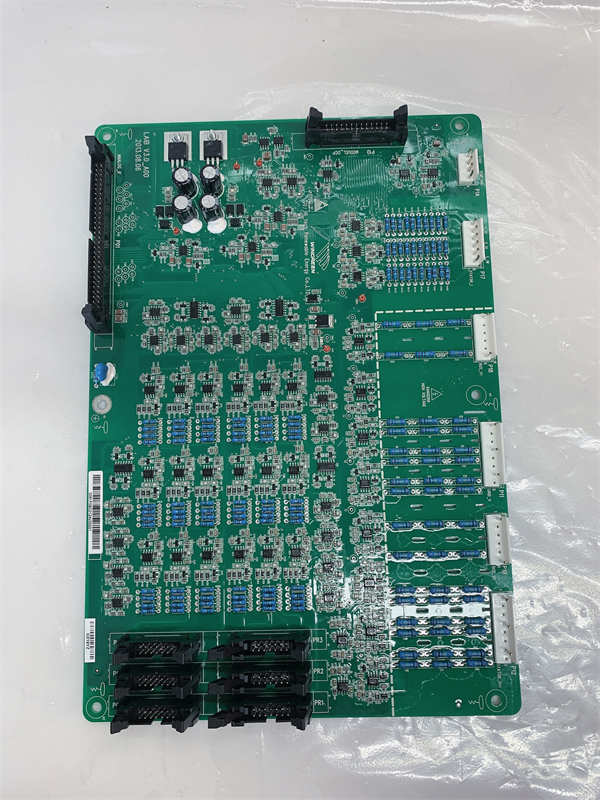

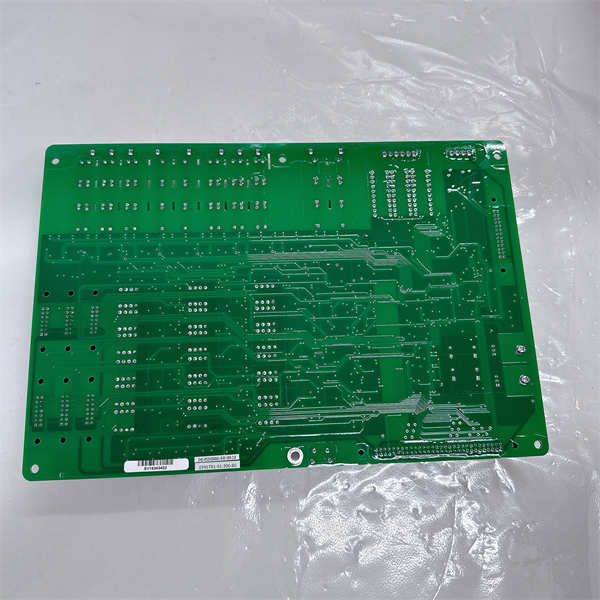

WINGREEN 034STN1-01-300-R
技术规格
参数名称 | 参数值 |
产品型号 | WINGREEN 034STN1-01-300-R |
制造商 | WINGREEN |
产品类型 | 传感器接口模块 |
输入电压 | 12-24 V DC(±10%) |
逻辑电源 | 5 V DC(500 mA) |
工作温度 | -20°C 至 + 70°C |
防护等级 | IP67 |
通信协议 | RS485/Modbus RTU |
物理尺寸 | 120 mm × 80 mm × 40 mm |
重量 | 0.5 kg |
认证标准 | CE、RoHS |
输入通道 | 8 路模拟输入(0-10 V DC/4-20 mA) |
输出通道 | 4 路数字输出(24 V DC) |
信号分辨率 | 12 位 |
抗振动 | 10-500 Hz,2G |
抗冲击 | 15G(11ms) |
数据传输速率 | 1 Mbps(RS485) |
主要特点和优势
WINGREEN 034STN1-01-300-R 以卓越的信号处理能力和环境适应性为核心设计目标,满足工业控制系统的严苛需求。其 IP67 防护等级可有效抵御粉尘、油污和短时浸泡,适用于食品加工车间、海上平台等恶劣环境。模块支持 8 路高精度模拟输入(0-10 V DC/4-20 mA)和 4 路数字输出,可直接连接温度传感器、压力变送器等工业设备,实现多参数实时监测与控制。12 位信号分辨率确保在嘈杂环境中仍能保持 ±0.15% FSR 的测量精度,例如在石化工厂的反应釜监控中,可精确捕捉工艺参数的微小波动。
该模块采用模块化架构,支持热插拔功能,允许在系统运行状态下更换故障模块,减少停机时间。其宽温工作范围(-20°C 至 + 70°C)和抗振动设计(10-500 Hz,2G),确保在高温熔炉、振动机械等极端场景下稳定运行。此外,WINGREEN 034STN1-01-300-R 内置 Modbus RTU 通信协议,可无缝集成到 WINGREEN 工业控制平台或第三方 DCS 系统中,兼容主流工业协议,便于系统扩展与升级。模块搭载智能信号调理电路,可自动校准零点漂移并抑制电磁干扰,提升数据采集的稳定性和可靠性。
应用领域
WINGREEN 034STN1-01-300-R 广泛应用于工业自动化领域,为关键过程提供可靠的信号处理与控制支持。在环境监测领域,该模块可实时采集空气质量、水质和气象数据,例如在城市环境监测站中,通过连接颗粒物传感器和气象站设备,实现对 PM2.5、温湿度等参数的实时监控,并通过 Modbus RTU 协议将数据上传至云端平台。在智能制造领域,其多通道信号处理能力可用于生产线设备的状态监控,例如在汽车制造车间中,通过采集机器人关节扭矩数据,优化运动控制算法,提升生产效率。
能源管理系统中,WINGREEN 034STN1-01-300-R 可集成到分布式能源监控平台,实时采集光伏逆变器输出、储能电池组状态等数据,实现能源调度的智能化管理。在市政工程中,其 IP67 防护特性可用于污水处理厂的泵组控制与水质监测,确保设备在高湿度、腐蚀性环境中稳定运行。此外,该模块在医疗设备中也表现出色,可用于精密仪器的实时数据采集与控制,例如在实验室离心机中,通过监测转速和温度参数,保障实验的精确性。

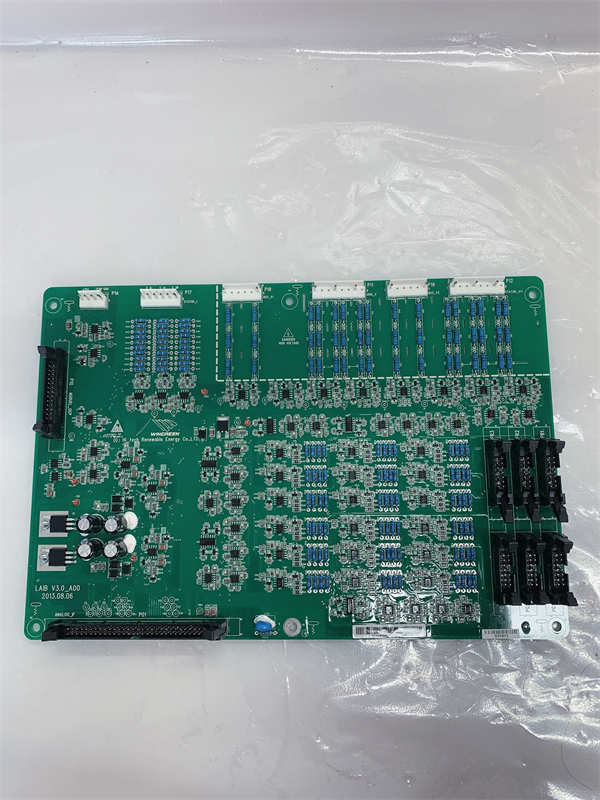

WINGREEN 034STN1-01-300-R
相关产品
- WINGREEN 034STM4-00-200-RS:工业控制模块,支持多协议通信(Wi-Fi、LoRa、Zigbee),可与WINGREEN 034STN1-01-300-R组成分布式数据采集系统,适用于远程监控场景。
- WINGREEN LAIB V3.0_A00 034STN1-01-300-RS:同系列传感器接口模块,提供更多模拟输入通道(16 路),可扩展WINGREEN 034STN1-01-300-R的数据采集能力。
- WINGREEN ATKB_V5.0_A01:通信扩展模块,支持 GPRS 和短消息双通道传输,增强WINGREEN 034STN1-01-300-R的远程监控能力,适用于分布式工业系统。
- WINGREEN DSPB_V4.0_A02 03ZSTI7-00-402-RS:数字信号处理模块,集成智能算法,可与WINGREEN 034STN1-01-300-R组成高性能数据处理平台,适用于高精度测试与校准场景。
- WINGREEN FPB_V3.0_A01:高速信号处理模块,提供实时信号滤波与分析功能,优化WINGREEN 034STN1-01-300-R的动态响应性能。
安装与维护
安装前准备:在安装WINGREEN 034STN1-01-300-R 前,需确认系统兼容性,确保安装环境符合 IP67 防护要求。检查模块外观是否有物理损伤,核对型号与订货信息是否一致。使用 DIN 导轨安装工具将模块固定于控制柜内,确保接口连接牢固,并通过密封接头实现防尘防水。
维护建议:定期清洁模块表面灰尘,避免积尘影响散热。每季度检查端子排连接是否松动,确保信号传输稳定。建议每 12 个月进行一次固件升级,以获取最新功能与安全补丁。若模块出现故障,可通过 LED 指示灯判断问题类型,必要时进行热插拔更换,更换后需重新校准以保证信号精度。长期停用的模块应存储在干燥、防静电的环境中,避免元件老化。
