WESTINGHOUSE 5X00357G03 Ovation DCS卡件 – 高速数字输入，125VDC差分增强型！

描述

WESTINGHOUSE 5X00357G03 是西屋电气精心打造的一款高性能数字输入模块，专为工业自动化应用场景量身定制。在复杂的工业自动化体系里，该模块肩负着精准采集现场设备数字状态信号，并将其高效传输至可编程逻辑控制器（PLC）或分布式控制系统（DCS）的重任，是实现工业设备自动化监控与智能控制的基础环节，在整个自动化控制流程中扮演 “信息采集先锋” 的关键角色。​

作为西屋电气工业控制产品线的重要一员，5X00357G03 模块具备 16 路独立的数字输入通道，能够同时对多个现场设备的运行状态进行实时监测，例如电机的启停状态、阀门的开闭位置、传感器的触发信号等。无论是在高速运转的生产线上，还是在对可靠性要求极高的流程工业中，都能稳定可靠地工作，为控制系统提供准确、及时的数据支持，确保整个工业自动化系统的高效、稳定运行。​

该模块采用先进的电路设计与信号处理技术，具备出色的抗干扰能力。在工业现场，往往存在着大量的电磁干扰源，如变频器、电焊机等设备产生的强电磁辐射，而5X00357G03 通过内部的屏蔽层设计与滤波电路，能够有效抑制这些干扰信号，保证采集到的数字信号准确无误，避免因信号干扰导致的控制系统误判，为工业生产的安全性与稳定性筑牢根基。同时，模块支持多种类型的输入信号，包括干接点信号（如机械开关的通断）和湿接点信号（如晶体管输出信号），可广泛适配各类工业现场设备，极大地提升了系统集成的灵活性与便捷性。​

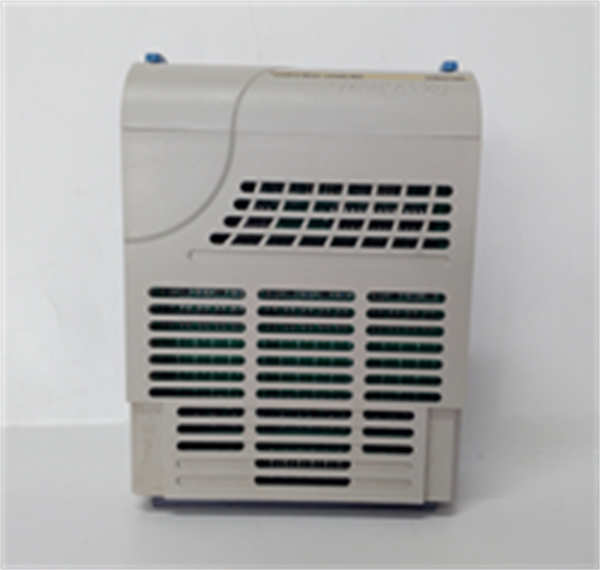

5X00357G03 WESTINGHOUSE

技术规格​

​

​

主要特点和优势​

1. 高可靠性信号采集：WESTINGHOUSE 5X00357G03的每路输入通道均配备独立的过压、过流及反接保护电路。当现场设备出现异常电压冲击、电流过载或接线错误时，保护电路可迅速动作，切断异常信号输入，避免模块损坏，同时确保其他通道不受影响，保障整个系统持续稳定运行。例如在冶金行业的高温炉控制中，即使现场环境恶劣，设备频繁启停产生电气浪涌，该模块也能可靠采集设备状态信号，为控制系统提供准确数据。​
2. 快速信号响应：模块的信号响应时间极短，≤1ms 即可捕捉到输入信号的变化。在自动化生产线中，对于设备状态的快速监测与反馈至关重要，如高速包装机的运行状态监测，5X00357G03能够及时将设备的启停、故障等信号传输至控制系统，使控制系统迅速做出响应，调整生产节奏，有效提升生产效率，减少设备空转时间与次品率。​
3. 出色的抗干扰性能：凭借通道间高达 2500VAC 的光电隔离技术以及内部先进的屏蔽与滤波设计，5X00357G03可有效抵御工业现场复杂的电磁干扰。在电力变电站等强电磁环境中，该模块能精准采集设备信号，避免因电磁干扰导致的信号误读、误判，确保控制系统依据准确数据做出决策，保障电力设备的安全稳定运行。​
4. 便捷的安装与维护：采用 35mm 标准 DIN 导轨安装方式，安装过程简单快捷，单人即可轻松完成模块的安装与拆卸工作。模块具备故障自诊断功能，通过 LED 指示灯可直观显示各通道的工作状态（正常时绿灯亮，故障时红灯闪烁），配合控制系统的故障诊断软件，可快速定位故障通道及原因，大大缩短维护时间。同时，支持在线热插拔功能，在系统运行过程中即可更换故障模块，无需停机，显著降低因维护导致的生产中断损失。​
5. 宽范围环境适应性：-25℃ ~ 60℃的工作温度范围，使其能适应不同地区、不同工况的环境温度，无论是寒冷地区的户外设备监控，还是高温车间内的设备状态采集，都能稳定工作。IP20 防护等级可有效防止控制柜内的粉尘侵入，确保模块在多尘环境下长期可靠运行，减少因粉尘积累导致的电气故障，降低设备维护成本。​

应用领域​

1. 电力行业：在变电站自动化系统中，WESTINGHOUSE 5X00357G03用于采集断路器、隔离开关的分合闸状态信号，以及各类保护装置的动作信号等。通过实时监测这些设备状态，控制系统能够及时掌握变电站的运行情况，当出现异常时迅速发出报警并采取相应的控制措施，保障电力系统的安全稳定供电。例如，当断路器因故障跳闸时，模块可快速将跳闸信号传输至监控系统，触发事故处理流程，确保故障得到及时处理，避免停电范围扩大。​
2. 制造业：在汽车制造生产线中，该模块用于监测机器人手臂的动作完成信号、输送链的运行状态、各类传感器的检测信号等。通过对这些信号的采集与分析，生产线控制系统能够实现自动化生产流程的精确控制，如根据机器人手臂的动作完成信号，自动触发下一步工序，提高生产效率与产品质量。同时，在设备发生故障时，模块可及时将故障信号反馈给控制系统，便于维修人员快速定位故障点，缩短停机维修时间，保障生产线的高效运转。​
3. 化工行业：在化工生产装置中，5X00357G03用于采集阀门的开闭状态、泵的启停信号、液位开关信号等。通过实时监测这些设备状态，控制系统能够实现对化工生产过程的自动化控制与安全联锁保护。例如，当液位开关检测到储罐液位过高时，模块将信号传输至控制系统，控制系统可自动关闭进料阀门，并启动出料泵，防止液位继续上升引发安全事故，确保化工生产过程的安全稳定。​
4. 交通运输行业：在智能交通系统中，该模块可用于采集交通信号灯的状态信号、车辆检测器的检测信号等。通过对这些信号的采集与处理，交通控制系统能够实现交通信号灯的智能配时，根据车流量调整信号灯的切换时间，提高道路通行效率，缓解交通拥堵。同时，模块还可将交通设备的故障信号及时反馈给管理中心，便于及时进行维修，保障智能交通系统的正常运行。​

相关产品​

1. 5X00300G02：西屋电气数字输出模块，与WESTINGHOUSE 5X00357G03紧密配合，共同构成完整的工业自动化控制回路。5X00357G03 负责采集现场设备状态信号，5X00300G02 根据控制系统指令输出控制信号，驱动执行机构动作，实现对工业设备的全方位监控与控制。​
2. 3A99190G01：西屋电源模块，为WESTINGHOUSE 5X00357G03及其他相关模块提供稳定可靠的 24VDC 电源。该电源模块具备过压、过流双重保护功能，能够有效避免因电源波动或异常导致的模块损坏，保障整个工业自动化系统的电力供应稳定，确保5X00357G03 持续正常工作。​
3. 5X00070G01：西屋模拟输入模块，与5X00357G03在功能上相互补充。5X00357G03 负责采集数字信号，而5X00070G01 则用于采集温度、压力、流量等模拟量信号。二者协同工作，能够为控制系统提供全面、丰富的数据信息，使控制系统能够更精确地掌握工业生产过程的运行状态，实现更精准的控制。​
4. 1C31234G01：西屋 Ovation 系列继电器输出模块，与5X00357G03配合使用，可将采集到的数字信号经过控制系统处理后，通过继电器输出驱动大功率负载。例如，在工业设备的启停控制中，5X00357G03 采集设备状态信号，控制系统根据预设逻辑判断后，通过1C31234G01 输出大功率控制信号，驱动电机、接触器等设备动作。​
5. 5X00357H03：WESTINGHOUSE 5X00357G03的升级版本，新增了以太网通信接口，支持远程模块参数配置与故障诊断功能。通过以太网接口，可将模块采集到的设备状态信号实时上传至云端监控平台，实现远程监控与管理。同时，维护人员可通过网络远程对模块进行参数调整、故障排查等操作，极大地提高了设备维护的便捷性与效率，适用于现代化智能工厂的远程运维需求。​
6. 1C31166G01：西屋通信模块，可将WESTINGHOUSE 5X00357G03采集到的数字信号转换为 Modbus 协议，便于与第三方 PLC、智能仪表等设备进行数据交互。在老旧工厂的自动化改造项目中，利用该通信模块可实现不同品牌设备之间的互联互通，充分利用原有设备资源，降低改造成本，提升系统的兼容性与扩展性。​

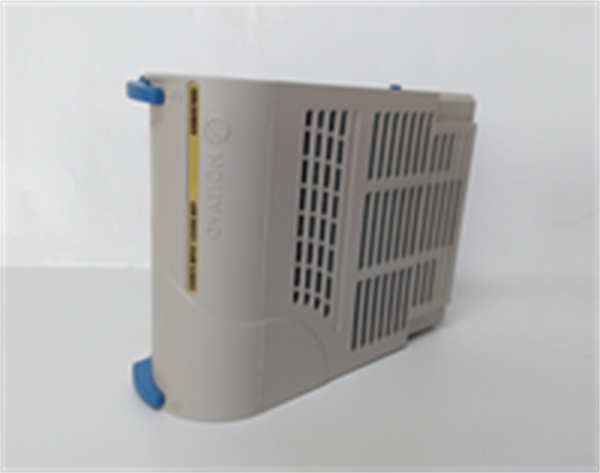

5X00357G03 WESTINGHOUSE

安装与维护​

安装前准备：在安装WESTINGHOUSE 5X00357G03 之前，需仔细检查安装环境。确保安装场所的温度在 – 25℃~60℃之间，相对湿度不超过 95% 且无凝露现象，同时应远离强电磁干扰源，如大功率变频器、高压变压器等设备。准备好 35mm 标准 DIN 导轨，并检查导轨安装面的平整度，其偏差应控制在≤0.5mm/m，以保证模块安装牢固、稳定，无晃动现象。此外，需确认供电电源为稳定的 24VDC，且在电源回路中已串联合适的熔断器（建议 5A），用于保护模块免受短路等故障的影响。同时，要认真核对现场设备输出的信号类型、电压等级等参数，确保与模块的输入规格相匹配，避免因信号不兼容而损坏模块。​

维护建议：日常维护工作中，应每周定期检查WESTINGHOUSE 5X00357G03 的工作指示灯状态。正常运行时，各通道对应的绿灯应常亮，若某个通道出现故障，相应的红灯会闪烁。一旦发现故障灯亮起，可通过连接的控制系统调取详细的故障日志，准确判断故障通道及故障原因，如信号短路、断路或模块内部电路故障等。每季度应对模块外壳进行清洁，使用干燥、柔软的布轻轻擦拭，清除表面堆积的粉尘，防止粉尘过多影响模块散热，进而导致性能下降。每年进行一次全面的性能检测，使用专业测试设备对各输入通道进行信号输入测试，检查模块对不同类型信号的采集准确性与响应速度是否符合技术规格要求。同时，对模块的过压、过流保护电路进行功能性测试，确保保护功能正常有效。若发现过流保护熔断器熔断，应及时更换同规格的熔断器，以保障模块的长期稳定运行。
