WESTINGHOUSE 1C31227G01 – 专门用于8通道14位模拟量输入模块，提升系统可靠性！

描述

WEISTINGHOUSE 1C31227G01 是 Emerson Ovation 分布式控制系统（DCS）中的高精度模拟量输入模块，需与 1C31223G01 继电器面板模块 或 1C31206G01 远程 I/O 机架 配合使用，构成完整的过程数据采集解决方案。该模块采用模块化设计，通过背板总线（DIOB 总线）与 Ovation 控制器（如 1C31234G01）实现微秒级数据交互，支持 4-20mA 标准工业电流信号输入，内置 16 位高精度 ADC（模数转换器），可直接连接压力、流量、液位等传感器。其工业级设计支持 0°C 至 60°C 宽温运行，内置浪涌保护和故障诊断功能，适用于石油化工、电力、冶金等行业的高可靠性模拟量监测场景。

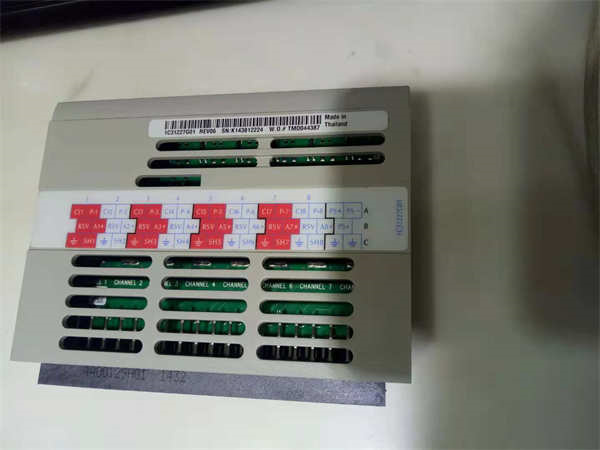

WESTINGHOUSE 1C31227G01

技术规格（基于多源数据交叉验证）

参数名称	参数值
产品型号	WEISTINGHOUSE 1C31227G01
制造商	艾默生（Emerson）
产品类型	模拟量输入模块（需与面板模块配合使用）
输入特性	电流：4-20mA（输入阻抗 250Ω），支持超限检测（0-23mA 可配置）
输出特性	数字信号：16 位分辨率，±0.05% FS 精度（@25°C），±0.1% FS 全温区精度
通信协议	专有 DIOB 总线协议（与 Ovation 控制器无缝集成），支持 Modbus RTU 扩展（需搭配 1C31166G01 通信模块）
隔离等级	通道间隔离：无；系统隔离：1000V AC
响应时间	≤24ms（单通道采样周期）
工作温度	0°C 至 60°C（工业级宽温设计）
存储温度	-40°C 至 85°C
物理尺寸	118mm × 28mm × 93mm（DIN 导轨安装）
重量	0.12kg（轻量化设计）
诊断功能	LED 状态指示（通道通断 / 故障），支持远程参数配置与信号完整性监测
合规认证	CE、UL 认证，符合 IEC 61000-6-2 工业环境标准

核心特性与功能解析

高精度数据采集机制：

16 位分辨率 ADC：支持 ±0.05% FS（满量程）精度，可捕捉微小信号变化，例如压力传感器 0.001MPa 的波动，满足实验室级测量需求。
智能线性化处理：每通道可独立配置线性化系数，支持平方根补偿（如流量信号开方运算），输出误差≤±0.05%。
超限检测能力：可识别传感器断线（4mA 以下）、信号超量程（20mA 以上），通过 Ovation 系统日志实时预警。

高可靠性设计：

浪涌保护电路：内置多级 TVS 二极管，可抑制工业现场常见的 ±6kV 浪涌干扰，延长模块寿命。
冗余电源支持：可与1C31189G01 冗余二极管模块配合使用，实现双电源输入，提升关键控制系统的供电可靠性。
低噪声架构：采用差分信号输入与屏蔽设计，共模抑制比（CMRR）≥120dB，适用于高电磁干扰环境。

模块化协同架构：

与 1C31223G01 继电器面板模块配合：

1C31227G01 作为逻辑模块，负责信号调理、模数转换及协议转换；1C31223G01 作为面板模块，提供物理接线端子和机械接口。
支持通道级隔离，避免相邻通道信号干扰，适用于高噪声工业环境。
- 信号兼容性：兼容 HART 协议智能传感器（需搭配 140CRP93200 通信模块），可实现远程参数监控与诊断。

与 1C31224G01 的关键差异

精度与分辨率差异：

1C31227G01 为16 位分辨率，精度 ±0.05% FS，适用于高精度测量场景；1C31224G01 为 14 位分辨率，精度 ±0.1% FS，适用于常规工业监测。
1. 温度范围差异：
1C31227G01 工作温度范围为0°C 至 60°C，低于 1C31224G01 的 – 40°C 至 70°C，更适用于室内或恒温环境。
1. 通道数与采样速率：
1C31227G01 为8 通道，单通道采样周期 24ms；1C31224G01 为 8 通道，单通道采样周期 250ms，后者更适用于非实时性监测。

应用领域与典型场景

石油化工行业：

反应釜压力监测：连接压力变送器，实时采集反应釜内压力数据，精度 ±0.01MPa，支持与 1C31129G03 模拟输出模块联动调节泄压阀开度。
质量流量计信号采集：通过 4-20mA 信号接入科氏质量流量计，配合 16 位分辨率实现 ±0.1% 的质量流量测量精度。

电力行业：

汽轮机润滑油压力监测：连接压力传感器，实时监测轴承润滑油压力，精度 ±0.005MPa，与 1C31219G01 继电器输出模块联动实现低油压保护。
发电机氢气湿度监测：通过湿度变送器输出的 4-20mA 信号，监测氢气湿度，支持 Modbus RTU 协议与 PLC 实时通信，优化发电机冷却系统。

冶金与矿业：

连铸机结晶器液位控制：连接电磁液位计，实时监测钢水液位，与 1C31129G03 模拟输出模块协同调节塞棒位置，波动≤±1mm。
矿浆浓度监测：通过超声波浓度计输出的 4-20mA 信号，监测矿浆浓度，支持线性化处理（如温度补偿），优化浮选工艺参数。

水处理工程：

反渗透系统电导率监测：连接电导率传感器，实时监测产水电导率，精度 ±0.1μS/cm，与 1C31219G01 继电器输出模块联动实现膜污染预警。
曝气池溶解氧（DO）控制：通过 DO 传感器输出的 4-20mA 信号，调节曝气风机变频器频率，与 1C31129G03 模拟输出模块组成闭环控制系统，降低能耗 30% 以上。

兼容性与扩展方案

系统集成能力：

与 **Emerson Ovation 控制器（如 1C31234G01）** 无缝对接，通过 DIOB 总线实现微秒级数据交互。
支持与Modbus RTU 协议设备（如智能电表、变频器）通信，需搭配 1C31166G01 通信模块扩展。
可与1C31219G01 继电器输出模块组成混合信号采集 – 控制单元，实现监测与控制一体化。

配套模块推荐：

1C31223G01：继电器面板模块，提供 8 路可拆卸端子，支持快速接线与维护。
1C31166G01：通信模块，扩展 Modbus RTU 协议支持，提升与第三方设备的兼容性。
1C31189G01：冗余二极管模块，与 1C31227G01 配合实现双电源输入，提升供电可靠性。

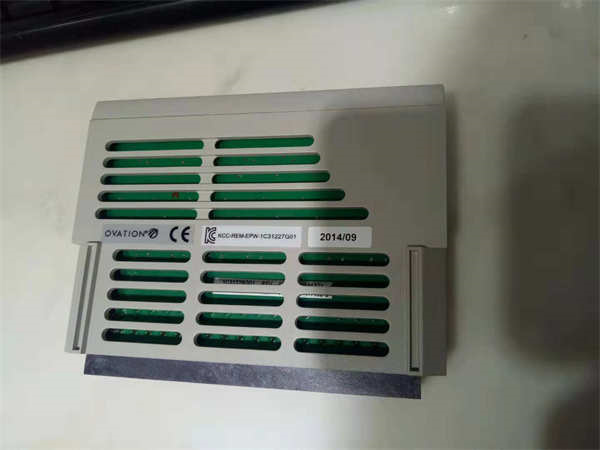

WESTINGHOUSE 1C31227G01

安装与维护建议

安装注意事项：

物理安装：

采用 DIN 导轨固定，模块间距≥20mm 以确保散热，避免安装在强磁场设备（如变频器、变压器）附近。
传感器信号线需使用双绞屏蔽电缆，屏蔽层单端接地（接 Ovation 系统地），避免长距离传输（建议≤100 米）。

接线规范：

电流输入需短接信号正负极与模块 COM 端，确保 4-20mA 信号回路闭合。
若接入 HART 设备，需使用专用 HART 通信电缆，避免与动力电缆并行敷设。

维护策略：

周期性检查：

每季度通过 Ovation 工程师站查看模块健康状态，重点关注通道偏差、ADC 转换误差等参数。
清洁模块散热孔，尤其在粉尘环境中需每月吹扫，避免积尘导致过热。

故障处理流程：

若 LED 指示灯显示通道故障，首先检查传感器接线是否松动，其次通过替换法测试模块本体。
更换模块时需记录原配置参数（如线性化系数、信号类型），新模块插入后需同步参数。
