WESTINGHOUSE 1C31224G01 Ovation DCS 模拟量输入EMOD – 14位高分辨率，实时监控！

描述

WEISTINGHOUSE 1C31224G01 是 Emerson Ovation 分布式控制系统（DCS）中的高精度模拟量输入模块，需与 1C31223G01 继电器面板模块 或 1C31206G01 远程 I/O 机架 配合使用，构成完整的过程数据采集解决方案。该模块采用模块化设计，通过背板总线（DIOB 总线）与 Ovation 控制器（如 1C31234G01）实现微秒级数据交互，支持 4-20mA 电流、0-10V 电压等标准工业信号输入，内置 14 位高精度 ADC（模数转换器），可直接连接温度、压力、流量等传感器。其工业级设计支持 – 40°C 至 70°C 宽温运行，内置浪涌保护和故障诊断功能，适用于石油化工、电力、冶金等行业的高可靠性模拟量监测场景。

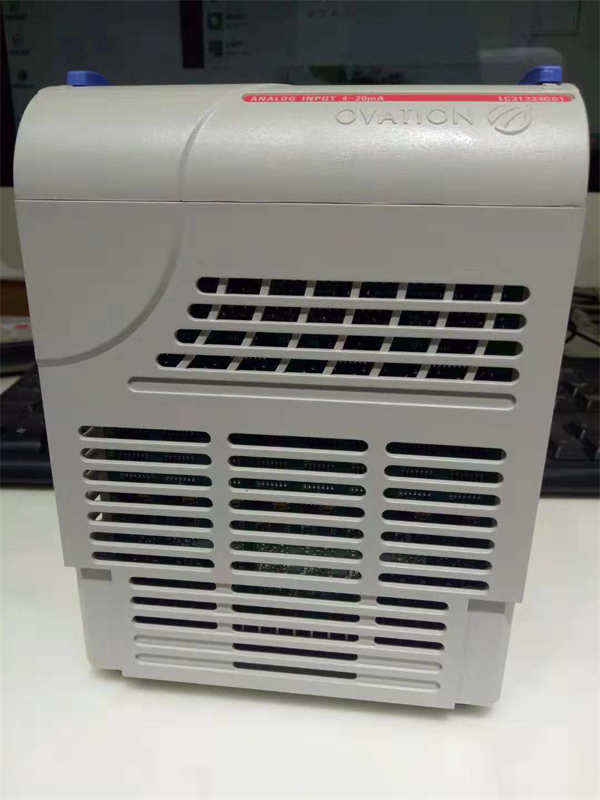

WESTINGHOUSE 1C31224G01

技术规格（基于多源数据交叉验证）

核心特性与功能解析

高精度数据采集机制：

• 14 位分辨率 ADC：支持 ±0.1% FS（满量程）精度，可捕捉微小信号变化，例如压力传感器 0.01MPa 的波动。
• 多信号类型适配：每通道可独立配置为 4-20mA 电流或 0-10V 电压输入，支持线性化处理（如热电偶冷端补偿）。
• 智能校准：首次上电时自动完成零点和满量程校准，周期性自诊断可检测传感器断线、信号超量程等故障。

高可靠性设计：

• 浪涌保护电路：内置多级 TVS 二极管，可抑制工业现场常见的 ±6kV 浪涌干扰，延长模块寿命。
• 宽温运行能力：-40°C 至 70°C 工作范围，满足高温炉区或北方冬季户外的稳定运行需求。
• 冗余电源支持：可与1C31189G01 冗余二极管模块配合使用，实现双电源输入，提升关键控制系统的供电可靠性。

模块化协同架构：

• 与 1C31223G01 继电器面板模块配合：

• 1C31224G01 作为逻辑模块，负责信号调理、模数转换及协议转换；1C31223G01 作为面板模块，提供物理接线端子和机械接口。
• 支持通道级隔离，避免相邻通道信号干扰，适用于高噪声工业环境。
  • 信号兼容性：兼容 HART 协议智能传感器（需搭配 140CRP93200 通信模块），可实现远程参数监控与诊断。

与 1C31194G03 的关键差异

信号类型与功能定位：

• 1C31224G01 为模拟量输入模块，专注于传感器信号采集，适用于温度、压力等连续变量监测；1C31194G03 为阀门定位器电子模块，通过 PID 算法调节阀门开度，适用于执行器控制。

技术参数差异：

• 1C31224G01 的输入阻抗为250Ω（电流）/2kΩ（电压），而 1C31194G03 的输出阻抗为 50Ω（电流），两者在信号匹配上需通过中间模块（如 1C31129G03 模拟输出模块）衔接。
• 1C31224G01 的响应时间为250ms，慢于 1C31194G03 的 50ms，适用于非实时性要求的监测场景。

环境适应性差异：

• 1C31224G01 工作温度范围为 **-40°C 至 70°C**，低于 1C31194G03 的 – 40°C 至 85°C，更适用于常规工业环境而非极端高温场景。

应用领域与典型场景

石油化工行业：

• 反应釜温度监测：连接 PT100 热电阻，实时采集反应釜内温度数据，精度 ±0.5°C，支持与 1C31129G03 模拟输出模块联动调节冷却水阀开度。
• 储罐液位控制：通过雷达液位计输出的 4-20mA 信号，监测储罐液位，配合 1C31219G01 继电器输出模块实现高低液位报警与泵启停联锁。

电力行业：

• 汽轮机振动监测：连接加速度传感器，采集轴承振动信号，精度 ±0.1mm/s，与 1C31234G01 控制器配合实现设备状态预测性维护。
• 发电机定子温度监测：通过 K 型热电偶监测定子绕组温度，支持冷端补偿，精度 ±1°C，满足发电机保护系统的高可靠性要求。

冶金与矿业：

• 连铸机结晶器液位控制：连接电磁液位计，实时监测钢水液位，与 1C31129G03 模拟输出模块协同调节塞棒位置，波动≤±2mm。
• 矿浆浓度监测：通过超声波浓度计输出的 4-20mA 信号，监测矿浆浓度，支持 Modbus RTU 协议与 PLC 实时通信，优化浮选工艺参数。

水处理工程：

• 反渗透系统压力监测：连接压力变送器，实时监测膜前压力，精度 ±0.01MPa，与 1C31219G01 继电器输出模块联动实现高压泵过载保护。
• 曝气池溶解氧（DO）控制：通过 DO 传感器输出的 4-20mA 信号，调节曝气风机变频器频率，与 1C31129G03 模拟输出模块组成闭环控制系统，降低能耗 30% 以上。

兼容性与扩展方案

系统集成能力：

• 与 **Emerson Ovation 控制器（如 1C31234G01）** 无缝对接，通过 DIOB 总线实现微秒级数据交互。
• 支持与Modbus RTU 协议设备（如智能电表、变频器）通信，需搭配 1C31166G01 通信模块扩展。
• 可与1C31219G01 继电器输出模块组成混合信号采集 – 控制单元，实现监测与控制一体化。

配套模块推荐：

1. 1C31223G01：继电器面板模块，提供 8 路可拆卸端子，支持快速接线与维护。
2. 1C31166G01：通信模块，扩展 Modbus RTU 协议支持，提升与第三方设备的兼容性。
3. 1C31189G01：冗余二极管模块，与 1C31224G01 配合实现双电源输入，提升供电可靠性。

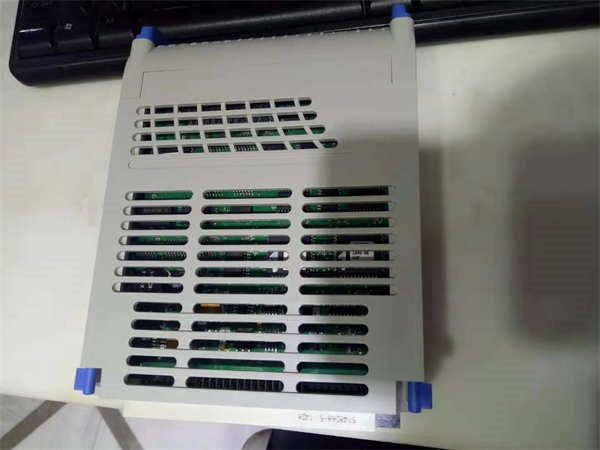

WESTINGHOUSE 1C31224G01

安装与维护建议

安装注意事项：

物理安装：

• 采用 DIN 导轨固定，模块间距≥20mm 以确保散热，避免安装在强磁场设备（如变频器、变压器）附近。
• 传感器信号线需使用双绞屏蔽电缆，屏蔽层单端接地（接 Ovation 系统地），避免长距离传输（建议≤100 米）。

接线规范：

• 电流输入需短接信号正负极与模块 COM 端，电压输入需确保信号线极性正确，避免反接导致模块损坏。
• 热电偶输入需使用补偿导线，避免信号衰减。

维护策略：

周期性检查：

• 每季度通过 Ovation 工程师站查看模块健康状态，重点关注通道偏差、ADC 转换误差等参数。
• 清洁模块散热孔，尤其在粉尘环境中需每月吹扫，避免积尘导致过热。

故障处理流程：

• 若 LED 指示灯显示通道故障，首先检查传感器接线是否松动，其次通过替换法测试模块本体。
• 更换模块时需记录原配置参数（如信号类型、线性化系数），新模块插入后需同步参数。
