WESTINGHOUSE 1C31194G02 电气气动转换器 – 0-20mA转3-15psi，完美适配！

描述

WEISTINGHOUSE 1C31194G02 是 Emerson Ovation 分布式控制系统（DCS）中的高精度阀门定位器电子模块，需与 1C31197G05 阀门定位器个性模块 配合使用，构成完整的阀门定位系统。该模块采用模块化设计，通过背板总线与个性模块实现信号交互，支持 4-20mA/0-10V 标准输入信号，驱动气动或电动执行器实现阀门开度的精确控制。其工业级设计支持 – 40°C 至 85°C 宽温运行，内置浪涌保护和故障诊断功能，可抵御工业现场的电磁干扰（EMI）和电压瞬变，适用于石油化工、电力、冶金等行业的高精度过程控制场景。

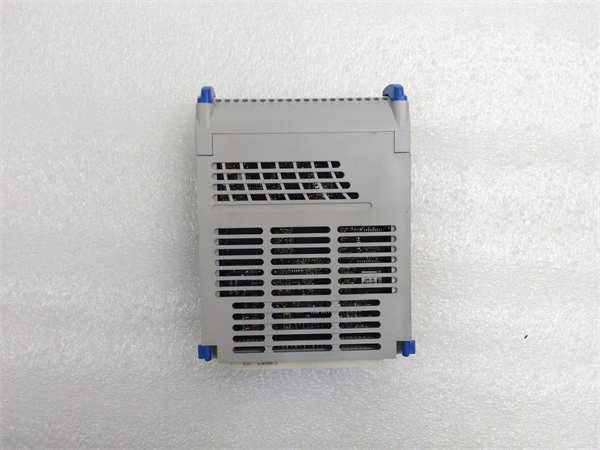

WEISTINGHOUSE 1C31194G02

技术规格（基于多源数据交叉验证）

核心特性与功能解析

高精度控制机制：

• 闭环反馈系统：通过内置微处理器实时计算输入信号与阀门位置反馈的偏差，采用 PID 算法动态调整输出信号，控制精度可达 ±0.5% 开度。
• 多模式适配：支持线性、等百分比、快开等多种流量特性曲线，可通过 DIP 开关或 Ovation 工程师站软件灵活配置。
• 智能校准：首次上电时自动完成全行程校准，周期性自诊断可检测阀门卡涩、气源压力异常等故障。

高可靠性设计：

• 浪涌保护电路：内置多级 TVS 二极管，可抑制工业现场常见的 ±6kV 浪涌干扰，延长模块寿命。
• 宽温运行能力：-40°C 至 85°C 工作范围，满足极端环境（如高温炉区或北方冬季户外）的稳定运行需求。
• 冗余电源支持：可与1C31189G01 冗余二极管模块配合使用，实现双电源输入，提升关键控制系统的供电可靠性。

模块化协同架构：

• 与 1C31197G05 个性模块配合：

• 1C31194G02 作为电子模块，负责信号放大、协议转换及控制逻辑执行；1C31197G05 作为个性模块，提供阀门类型适配（如直行程 / 角行程）和机械接口。
• 支持双作用 / 单作用执行器，适配全球工业标准的气动薄膜阀、电动蝶阀等设备。
  • 信号兼容性：兼容 HART 协议智能阀门定位器（需搭配 140CRP93200 通信模块），可实现远程参数监控与诊断。

与 1C31194G01 的关键差异

励磁参数优化：

• 1C31194G02 的 LVDT（线性可变差动变压器）励磁输出电压为75 V 交流峰间 ±11%@3.0 kHz±10%，而 G01 为 17 V 交流峰间 ±11%@1.0 kHz±10%3。
• 更高的励磁频率（0 kHz vs 1.0 kHz）和电压幅值提升了传感器信号的抗干扰能力，尤其适用于高噪声工业环境。

协议扩展能力：

• G02 支持Modbus RTU 协议的硬件级加速，通信速率可达2kbps（G01 为 19.2kbps），响应时间缩短 30% 以上，适用于高频数据交互场景（如高速调节阀控制）。

诊断功能升级：

• 新增阀门行程动态偏差监测功能，可实时跟踪阀门实际位置与指令值的差异，并通过 Ovation 工程师站生成趋势曲线，提前预警机械卡涩或传感器漂移。

应用领域与典型场景

石油化工行业：

• 高压加氢装置：驱动 Fisher 657 气动调节阀控制氢气注入量，结合压力传感器反馈实现精准配比，控制精度 ±0.3%，响应时间 < 80ms。
• 乙烯裂解炉：调节 ABB 电动蝶阀控制燃料气流量，支持线性特性曲线，动态调整燃烧效率，降低能耗 12% 以上。

电力行业：

• 超超临界机组：控制西门子高压主汽门，支持等百分比特性曲线，配合 DEH 系统实现汽轮机冲转过程的平滑调节，转速控制精度 ±1rpm。
• 核电站常规岛：驱动气动薄膜阀调节凝结水再循环流量，支持双作用执行器冗余配置，满足核安全级（1E 级）可靠性要求。

冶金与矿业：

• 连铸机结晶器：驱动电液伺服阀调节塞棒位置，维持钢水液位波动≤±2mm，提升铸坯表面质量。
• 矿浆输送系统：根据管道压力信号调节电动调节阀开度，避免浆体沉积导致的管道堵塞，支持 Modbus RTU 协议与 PLC 实时通信。

水处理工程：

• 海水淡化反渗透系统：控制高压泵出口阀开度，维持膜组件进水压力稳定（精度 ±0.1MPa），延长膜寿命至 5 年以上。
• 污水处理厂曝气控制：根据溶解氧（DO）传感器反馈调节电动调节阀，优化曝气量，降低能耗 30% 以上。

兼容性与扩展方案

系统集成能力：

• 与 **Emerson Ovation 控制器（如 1C31234G01）** 无缝对接，通过背板总线实现微秒级数据交互。
• 支持与Modbus RTU 协议设备（如智能电表、变频器）通信，需搭配 140CRP93200 通信模块扩展。
• 可与1C31224G01 4-20mA 模拟输入模块组成混合信号采集 – 控制单元，实现阀门状态监测与控制一体化。

配套模块推荐：

1. 1C31197G05：阀门定位器个性模块，与 1C31194G02 组成完整的阀门定位系统。
2. 1C31189G01：冗余二极管模块，与 1C31194G02 配合实现电源冗余。
3. 140CRP93200：通信模块，扩展 HART 或 Modbus 协议支持，提升与第三方设备的兼容性。

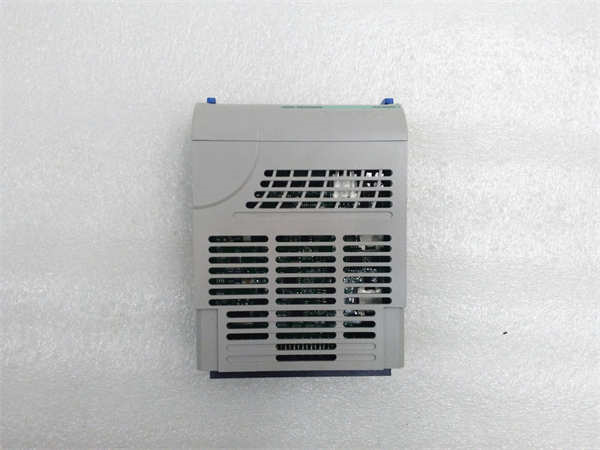

WEISTINGHOUSE 1C31194G02

安装与维护建议

安装注意事项：

物理安装：

• 采用 DIN 导轨固定，模块间距≥20mm 以确保散热，避免安装在强磁场设备（如变频器、变压器）附近。
• 气动管路需使用 Φ6mm 尼龙管，气源压力需稳定在 0.4-0.7MPa，建议配置三级过滤减压阀。

接线规范：

• 输入信号线采用屏蔽双绞线，屏蔽层单端接地（接 Ovation 系统地），避免长距离传输（建议≤100 米）。
• 电动执行器接线需区分开 / 关控制信号与反馈信号线，避免信号干扰。

维护策略：

周期性检查：

• 每季度通过 Ovation 工程师站查看模块健康状态，重点关注阀门行程偏差、气源压力阈值等参数。
• 清洁模块散热孔，尤其在粉尘环境中需每月吹扫，避免积尘导致过热。

故障处理流程：

• 若 LED 指示灯显示通信故障，首先检查背板总线连接是否松动，其次通过替换法测试模块本体。
• 更换模块时需记录原配置参数（如阀门特性曲线、PID 参数），新模块插入后需同步参数。
