WESTINGHOUSE 1C31194G01 – 原厂正品,库存充足,全球快速供货,电力、石化行业阀门控制核心!

分类:

描述

WEISTINGHOUSE 1C31194G01 是 Emerson Ovation 分布式控制系统(DCS)中的核心阀门定位器电子模块,需与 1C31197G05 阀门定位器个性模块 配合使用,构成完整的阀门定位系统。该模块采用模块化设计,通过背板总线与个性模块实现信号交互,支持 4-20mA/0-10V 标准输入信号,驱动气动或电动执行器实现阀门开度的精确控制。其工业级设计支持 – 40°C 至 85°C 宽温运行,内置浪涌保护和故障诊断功能,可抵御工业现场的电磁干扰(EMI)和电压瞬变,适用于石油化工、电力、冶金等行业的高精度过程控制场景。

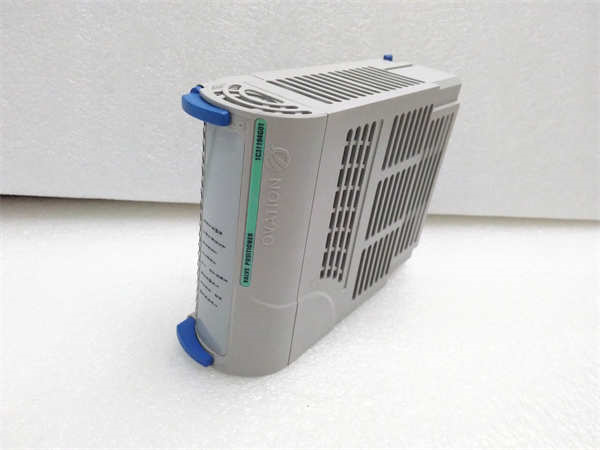

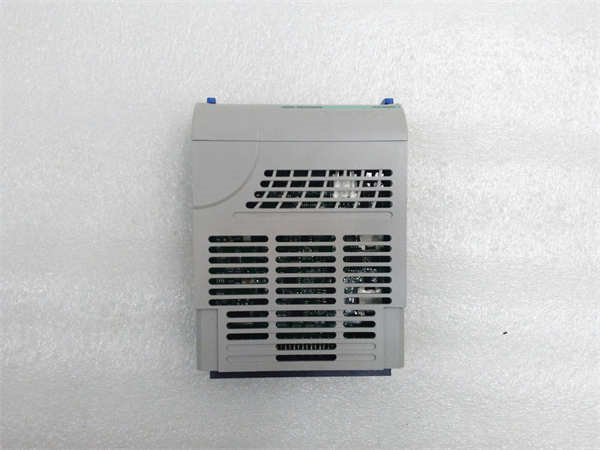

WEISTINGHOUSE 1C31194G01

WEISTINGHOUSE 1C31194G01

技术规格(基于多源数据交叉验证)

参数名称 参数值
产品型号 WEISTINGHOUSE 1C31194G01
制造商 艾默生(Emerson)
产品类型 阀门定位器电子模块(需与个性模块配合使用)
输入特性 4-20mA 电流或 0-10V 电压信号,精度 ±0.1% FS
输出特性 气动输出:3-15 psi(标准)或 6-30 psi(高压);电动输出:继电器触点(可选)
通信协议 专有背板协议(与 Ovation 控制器无缝集成),支持 Modbus RTU 扩展(需搭配通信模块)
隔离等级 输入与逻辑电路隔离:1.5kV AC,输出与执行器隔离:2.5kV AC
响应时间 ≤50ms(从输入信号变化到执行器动作)
工作温度 -40°C 至 85°C(工业级宽温设计)
存储温度 -55°C 至 125°C
物理尺寸 121mm × 51mm × 166mm(DIN 导轨安装)
重量 0.45kg(轻量化设计)
诊断功能 LED 状态指示(通信状态 / 故障),支持远程参数配置与自校准
合规认证 CE、UL 认证,符合 IEC 61000-6-2 工业环境标准

核心特性与功能解析

高精度控制机制



  • 闭环反馈系统:通过内置微处理器实时计算输入信号与阀门位置反馈的偏差,采用 PID 算法动态调整输出信号,控制精度可达 ±0.5% 开度。
  • 多模式适配:支持线性、等百分比、快开等多种流量特性曲线,可通过 DIP 开关或 Ovation 工程师站软件灵活配置。
  • 智能校准:首次上电时自动完成全行程校准,周期性自诊断可检测阀门卡涩、气源压力异常等故障。



高可靠性设计



  • 浪涌保护电路:内置多级 TVS 二极管,可抑制工业现场常见的 ±6kV 浪涌干扰,延长模块寿命。
  • 宽温运行能力:-40°C 至 85°C 工作范围,满足极端环境(如高温炉区或北方冬季户外)的稳定运行需求。
  • 冗余电源支持:可与1C31189G01 冗余二极管模块配合使用,实现双电源输入,提升关键控制系统的供电可靠性。



模块化协同架构



  • 与 1C31197G05 个性模块配合
  • 1C31194G01 作为电子模块,负责信号放大、协议转换及控制逻辑执行;1C31197G05 作为个性模块,提供阀门类型适配(如直行程 / 角行程)和机械接口。
  • 支持双作用 / 单作用执行器,适配全球工业标准的气动薄膜阀、电动蝶阀等设备。
    • 信号兼容性:兼容 HART 协议智能阀门定位器(需搭配 140CRP93200 通信模块),可实现远程参数监控与诊断。

应用领域与典型场景

石油化工行业



  • 精馏塔回流控制:根据塔顶温度信号动态调节回流阀开度,维持塔内气液平衡,降低能耗 15% 以上。
  • 反应器进料调节:驱动高压气动阀控制催化剂注入量,结合压力传感器反馈实现精准配比,提升反应效率。



电力行业



  • 汽轮机旁路系统:快速响应机组甩负荷信号,驱动电动调节阀调节蒸汽流量,保护汽轮机安全。
  • 锅炉给水控制:根据汽包水位信号调节给水泵出口阀开度,控制精度 ±10mm,保障机组稳定运行。



冶金与矿业



  • 连铸机结晶器液位控制:驱动电液伺服阀调节塞棒位置,维持钢水液位波动≤±3mm,提升铸坯质量。
  • 矿浆输送系统:根据管道压力信号调节电动调节阀开度,避免浆体沉积导致的管道堵塞。



水处理工程



  • 污水处理厂曝气控制:根据溶解氧(DO)传感器反馈调节电动调节阀,优化曝气量,降低能耗 30% 以上。
  • 海水淡化反渗透系统:控制高压泵出口阀开度,维持膜组件进水压力稳定,延长膜寿命。

兼容性与扩展方案

系统集成能力



  • 与 **Emerson Ovation 控制器(如 1C31234G01)** 无缝对接,通过背板总线实现微秒级数据交互。
  • 支持与Modbus RTU 协议设备(如智能电表、变频器)通信,需搭配 140CRP93200 通信模块扩展。
  • 可与1C31224G01 4-20mA 模拟输入模块组成混合信号采集 – 控制单元,实现阀门状态监测与控制一体化。



配套模块推荐



  1. 1C31197G05:阀门定位器个性模块,与 1C31194G01 组成完整的阀门定位系统。
  2. 1C31189G01:冗余二极管模块,与 1C31194G01 配合实现电源冗余。
  3. 1C31224G01:模拟输入模块,用于采集阀门位置反馈信号(4-20mA)。
  4. 140CRP93200:通信模块,扩展 HART 或 Modbus 协议支持。

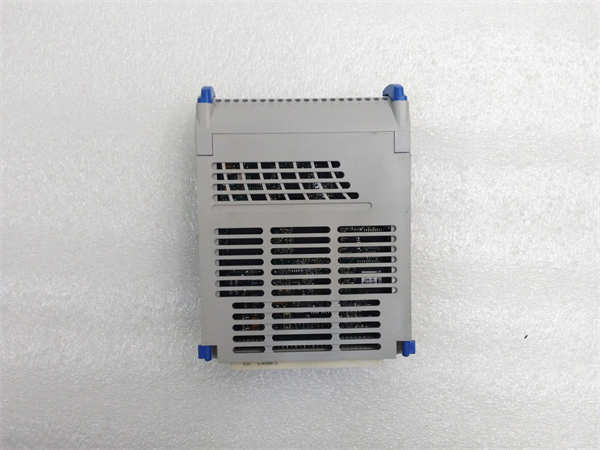

WEISTINGHOUSE 1C31194G01

WEISTINGHOUSE 1C31194G01

安装与维护建议

安装注意事项



  1. 物理安装
  • 采用 DIN 导轨固定,模块间距≥20mm 以确保散热,避免安装在强磁场设备(如变频器、变压器)附近。
  • 气动管路需使用 Φ6mm 尼龙管,气源压力需稳定在 0.4-0.7MPa,建议配置三级过滤减压阀。
    1. 接线规范
  • 输入信号线采用屏蔽双绞线,屏蔽层单端接地(接 Ovation 系统地),避免长距离传输(建议≤100 米)。
  • 电动执行器接线需区分开 / 关控制信号与反馈信号线,避免信号干扰。



维护策略



  1. 周期性检查
  • 每季度通过 Ovation 工程师站查看模块健康状态,重点关注阀门行程偏差、气源压力阈值等参数。
  • 清洁模块散热孔,尤其在粉尘环境中需每月吹扫,避免积尘导致过热。
    1. 故障处理流程
  • 若 LED 指示灯显示通信故障,首先检查背板总线连接是否松动,其次通过替换法测试模块本体。
  • 更换模块时需记录原配置参数(如阀门特性曲线、PID 参数),新模块插入后需同步参数。
