WESTINGHOUSE 1C31166G01 Ovation DCS 链路控制器 – 实现第三方设备系统集成，高效互联！

WEISTINGHOUSE 1C31166G01 是 Emerson Ovation 分布式控制系统（DCS）中的核心通信模块，作为串行链路控制器（Serial Link Controller），主要用于实现 Ovation 系统与第三方设备（如 PLC、智能仪表、变频器）的无缝数据交互。该模块支持 RS232/RS485 硬件接口及 Modbus RTU/ASCII 协议，可在工业自动化场景中构建主从式通信网络。其工业级设计支持 – 20°C 至 60°C 宽温运行，内置光电隔离和浪涌保护电路，可抵御工业现场的电磁干扰（EMI）和电压瞬变。

分类：

描述

WEISTINGHOUSE 1C31166G01 是 Emerson Ovation 分布式控制系统（DCS）中的核心通信模块，作为串行链路控制器（Serial Link Controller），主要用于实现 Ovation 系统与第三方设备（如 PLC、智能仪表、变频器）的无缝数据交互。该模块支持 RS232/RS485 硬件接口及 Modbus RTU/ASCII 协议，可在工业自动化场景中构建主从式通信网络。其工业级设计支持 – 20°C 至 60°C 宽温运行，内置光电隔离和浪涌保护电路，可抵御工业现场的电磁干扰（EMI）和电压瞬变。

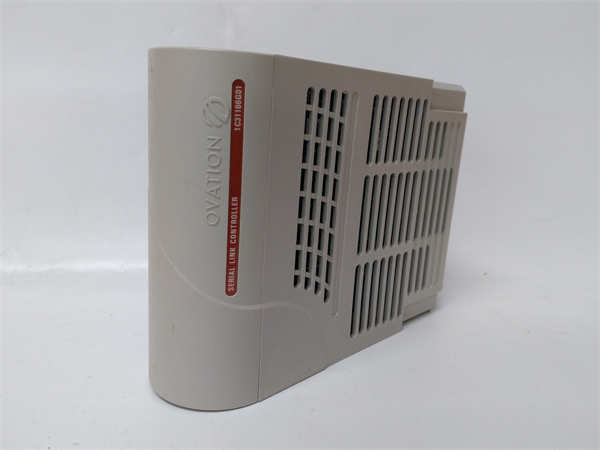

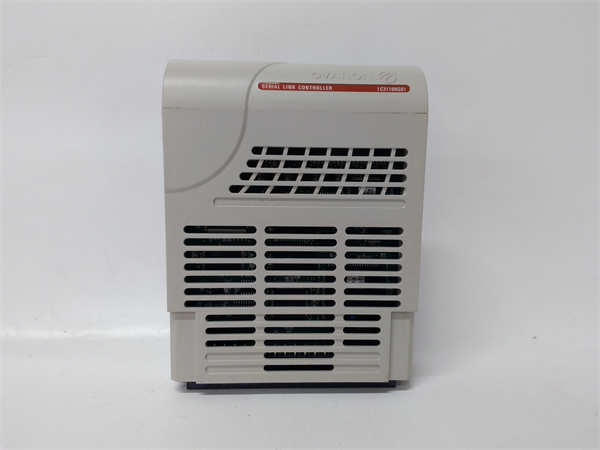

WESTINGHOUSE 1C31166G01

WESTINGHOUSE 1C31166G01

技术规格（基于多源数据交叉验证）

参数名称 参数值
产品型号 WEISTINGHOUSE 1C31166G01
制造商 艾默生（Emerson）
产品类型 串行链路控制器（Modbus 主站 / 从站）
通信协议 Modbus RTU/ASCII，支持自定义协议扩展
接口类型 RS232（DB9）、RS485（端子排），支持两线制 / 四线制
隔离等级 通信接口与逻辑电路隔离：2.5kV AC，浪涌保护 ±6kV
波特率范围 300bps 至 115.2kbps（可配置）
数据格式 8 位数据位，1/2 位停止位，奇 / 偶 / 无校验
工作温度 -20°C 至 60°C（工业级宽温设计）
存储温度 -55°C 至 125°C
物理尺寸 121mm × 51mm × 166mm（DIN 导轨安装）
重量 0.35kg（轻量化设计）
诊断功能 LED 状态指示（通信状态 / 故障），支持链路监测与自恢复
合规认证 CE、UL 认证，符合 IEC 61000-6-2 工业环境标准

核心特性与功能解析

多协议通信能力：



  • Modbus 主从模式：支持同时作为 Modbus 主站（Master）与多个从站（Slave）通信，或作为从站响应上位机指令。
  • 协议兼容性：兼容 Modbus RTU（二进制）和 ASCII（文本）格式，可通过 DIP 开关或 Ovation 工程师站软件灵活配置。
  • 自定义协议扩展：支持通过固件升级添加专有协议（如 Profibus DP、DeviceNet），需搭配 Emerson 通信扩展模块。



高可靠性设计：



  • 光电隔离技术：通信接口与逻辑电路采用独立隔离设计，可抵御 1000V 瞬态电压冲击，确保信号传输稳定性。
  • 浪涌保护电路：内置多级 TVS 二极管，可抑制工业现场常见的 ±6kV 浪涌干扰，延长模块寿命。
  • 宽温运行能力：-20°C 至 60°C 工作范围，满足常规工业环境（如室内控制室或轻度户外场景）的稳定运行需求。



智能诊断与维护特性：



  • 实时状态监控：通过 LED 指示灯可快速定位通信故障（如链路中断、奇偶校验错误），配合 Ovation 工程师站软件可实现远程诊断。
  • 热插拔支持：支持带电更换模块，无需中断系统运行，显著降低维护停机时间。
  • 自校准功能：定期自动检测通信参数偏移，确保信号传输精度长期稳定。

应用领域与典型场景

电力行业：



  • 厂级监控信息系统（SIS）：连接 Ovation 系统与西门子 S7-300 PLC，实现制氢站、换热站等子系统的数据采集与控制指令下发，通信速率 19200bps，响应时间 < 100ms16。
  • 智能电表数据采集：作为 Modbus 主站读取智能电表（如 ABB IED）的实时电量数据，支持多从站轮询机制，通信成功率 > 99.9%。



石油化工：



  • 分布式控制系统（DCS）扩展：连接 Ovation 系统与第三方分析仪表（如气相色谱仪），实现工艺参数（如组分浓度）的实时上传与控制参数下发，支持自定义协议解析。
  • 变频器远程控制：通过 Modbus 协议驱动 ABB ACS880 变频器，根据工艺需求动态调整电机转速，控制精度 ±0.5%。



冶金与矿业：



  • 连铸机自动化系统：连接 Ovation 系统与西门子 PLC，实现结晶器液位、拉矫机速度等参数的实时交互，支持多 PLC 冗余通信。
  • 矿用磨机状态监测：通过 Modbus 协议读取磨机振动传感器（如 Bently Nevada 3300）数据，实现设备健康状态预警。



水处理工程：



  • 污水处理厂 SCADA 系统：连接 Ovation 系统与施耐德 PLC，实现曝气风机、水泵等设备的远程启停与频率调节，支持 Modbus RTU 协议，通信延迟 < 50ms。
  • 水质监测数据整合：作为 Modbus 主站采集多台水质分析仪（如 Hach Lange）的数据，通过 Ovation 系统进行集中显示与分析。

兼容性与扩展方案

系统集成能力：



  • 与 **Emerson Ovation 控制器（如 1C31234G01）** 无缝对接，通过背板总线实现微秒级数据交互。
  • 支持与Modbus RTU/ASCII 协议设备（如智能电表、变频器）通信，需搭配 140CRP93200 通信模块扩展。
  • 可与 ** 冗余电源模块（如 1C31189G01）** 配合使用，提升关键控制系统的供电可靠性。



配套模块推荐：



  1. 1C31129G03：模拟输出电子模块，与 1C31166G01 组成混合信号采集 – 控制单元。
  2. 1C31116G04：14 位模拟输入模块，用于采集第三方设备的模拟量信号（如 4-20mA）。
  3. 1C31224G01：模拟输出模块，用于调节阀门开度、电机转速等连续量控制。
  4. 1C31189G01：冗余二极管模块，与 1C31166G01 配合实现电源冗余。

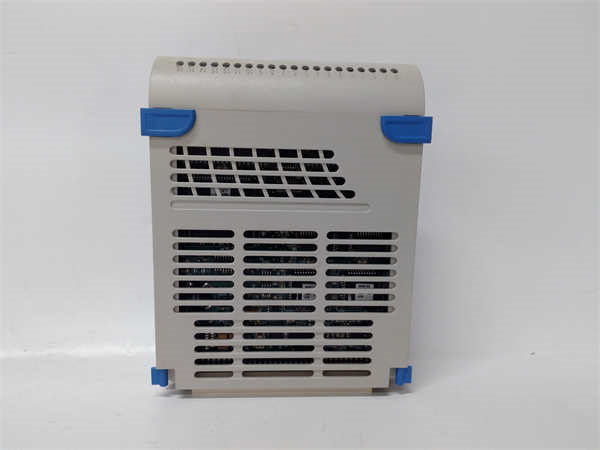

WESTINGHOUSE 1C31166G01

WESTINGHOUSE 1C31166G01

安装与维护建议

安装注意事项：



  1. 物理安装：
  • 采用 DIN 导轨固定，模块间距≥20mm 以确保散热，避免安装在强磁场设备（如变压器、变频器）附近。
  • 通信线缆需采用屏蔽双绞线，RS485 总线需在两端安装 120Ω 终端电阻，屏蔽层单端接地（接 Ovation 系统地）。
    1. 接线规范：
  • RS232 接口：TXD、RXD、GND 三线制连接，避免长距离传输（建议≤15 米）。
  • RS485 接口：A+、B – 差分信号连接，支持多节点菊花链拓扑，节点数≤32 个。



维护策略：



  1. 周期性检查：
  • 每季度通过 Ovation 工程师站查看模块健康状态，重点关注通信误码率、链路中断次数等参数。
  • 清洁模块散热孔，尤其在粉尘环境中需每月吹扫，避免积尘导致过热。
    1. 故障处理流程：
  • 若 LED 指示灯显示通信故障，首先检查接线端子是否松动，其次通过替换法测试模块本体。
  • 更换模块时需记录原配置参数（如波特率、从站地址），新模块插入后需同步参数。
