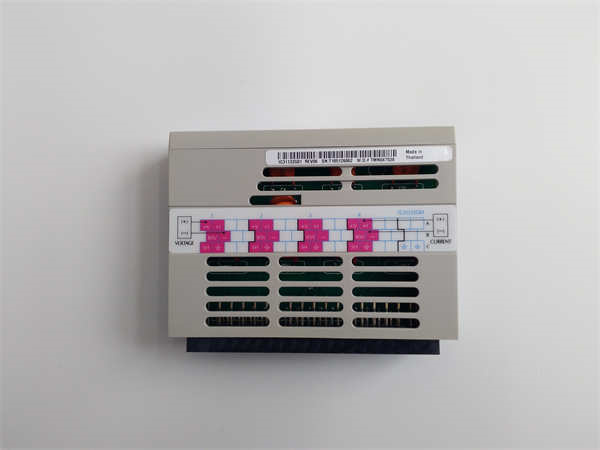

WESTINGHOUSE 1C31132G01 AO PMOD - Ovation DCS关键接口，精准驱动执行器！

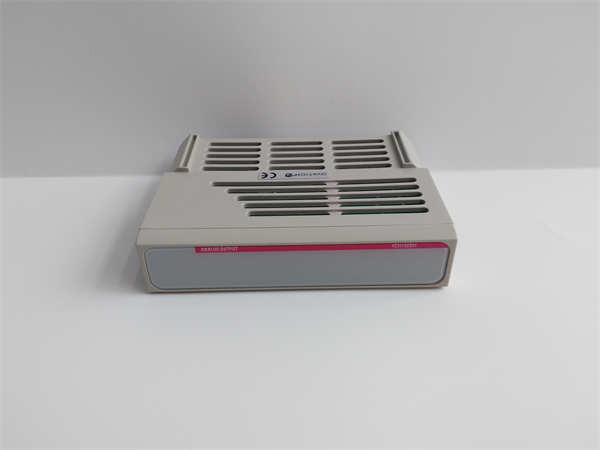

WESTINGHOUSE 1C31132G01 AO PMOD - Ovation DCS关键接口，精准驱动执行器！ - 图片 2

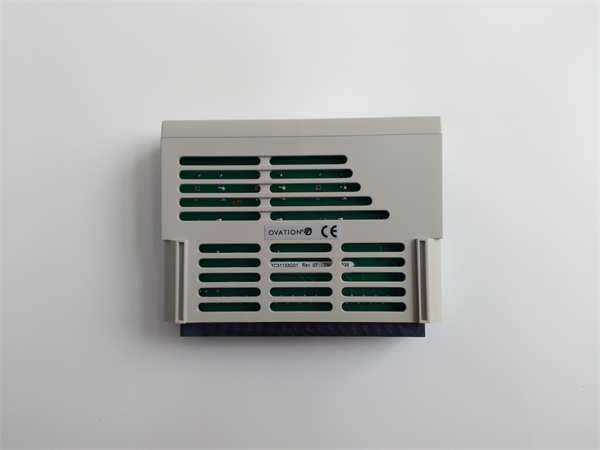

WESTINGHOUSE 1C31132G01 AO PMOD - Ovation DCS关键接口，精准驱动执行器！ - 图片 3
WESTINGHOUSE 1C31132G01 AO PMOD - Ovation DCS关键接口，精准驱动执行器！ - 图片 4

WESTINGHOUSE 1C31132G01 AO PMOD – Ovation DCS关键接口，精准驱动执行器！

分类：

描述

WEISTINGHOUSE 1C31132G01 是 Emerson Ovation 分布式控制系统（DCS）中的核心模拟量输出特性模块，需与 1C31129G03 模拟量输出电子模块 配合使用，构成完整的模拟信号输出单元。该模块采用模块化设计，通过背板总线与电子模块实现信号交互，支持 4 通道标准电流 / 电压输出（4-20mA 或 0-10V），适用于电力、石油化工、冶金等行业的精密过程控制场景。其工业级设计支持 – 20°C 至 60°C 宽温运行，内置光电隔离和浪涌保护电路，可抵御工业现场的电磁干扰（EMI）和电压瞬变。

WESTINGHOUSE 1C31132G01

WESTINGHOUSE 1C31132G01

技术规格（基于多源数据交叉验证）

参数名称 参数值
产品型号 WEISTINGHOUSE 1C31132G01
制造商 艾默生（Emerson）
产品类型 模拟量输出特性模块（需与电子模块配合使用）
输出特性 4 通道，支持 4-20mA（电流）或 0-10V（电压）输出，精度 ±0.1% FS
通信协议 专有背板协议（与 Ovation 控制器无缝集成），支持 Modbus RTU/ASCII 扩展（需搭配通信模块）
隔离等级 通道间隔离：2.5kV AC，输出与逻辑电路隔离：1.5kV AC
纹波噪声 ≤50mV（峰峰值）
工作温度 -20°C 至 60°C（工业级宽温设计）
存储温度 -55°C 至 125°C
物理尺寸 121mm × 51mm × 166mm（DIN 导轨安装）
重量 0.35kg（轻量化设计）
诊断功能 LED 状态指示（通道通断 / 故障），过流保护（自动恢复）
合规认证 CE、UL 认证，符合 IEC 61000-6-2 工业环境标准

核心特性与功能解析

模块化协同设计：



  • 与 1C31129G03 电子模块配合：
  • 1C31132G01 作为特性模块，负责信号调理、通道定义及协议转换；1C31129G03 作为电子模块，提供信号放大与驱动能力。
  • 支持4 通道高精度输出，适配全球工业标准的执行器（如调节阀、变频器），单通道负载阻抗≤500Ω（电流输出）或≥10kΩ（电压输出）。
    • 信号兼容性：兼容 4-20mA 电流环和 0-10V 电压信号，可通过 DIP 开关或 Ovation 工程师站软件灵活配置输出类型。



高可靠性设计：



  • 光电隔离技术：通道间及输出与逻辑电路采用独立隔离设计，可抵御 1000V 瞬态电压冲击，确保信号传输稳定性。
  • 浪涌保护电路：内置多级 TVS 二极管，可抑制工业现场常见的 ±6kV 浪涌干扰，延长模块寿命。
  • 宽温运行能力：-20°C 至 60°C 工作范围，满足常规工业环境（如室内控制室或轻度户外场景）的稳定运行需求。



智能诊断与维护特性：



  • 实时状态监控：通过 LED 指示灯可快速定位通道故障（如短路、开路），配合 Ovation 工程师站软件可实现远程诊断。
  • 热插拔支持：支持带电更换模块，无需中断系统运行，显著降低维护停机时间。
  • 自校准功能：定期自动检测通道偏移，确保信号输出精度长期稳定。

应用领域与典型场景

电力行业：



  • 汽轮机调速系统：输出 4-20mA 信号驱动电液转换器，精确控制汽轮机进汽阀开度，响应时间 < 50ms，保障机组负荷稳定。
  • 锅炉燃烧优化：调节燃油 / 燃气调节阀开度，根据氧量信号动态调整空燃比，降低污染物排放。



石油化工：



  • 反应釜温度控制：输出 0-10V 信号驱动蒸汽调节阀，结合温度传感器反馈实现 PID 闭环控制，控制精度 ±0.5°C。
  • 精馏塔压力调节：驱动气动薄膜阀调节塔顶压力，确保精馏过程稳定，避免塔釜液泛。



冶金与矿业：



  • 连铸机结晶器液位控制：输出信号调节塞棒伺服阀，维持结晶器钢水液位稳定，提升铸坯质量。
  • 矿用磨机给料控制：驱动变频电机调节给料机转速，根据磨机功率信号实现自动给料。



水处理工程：



  • 污水处理厂曝气控制：输出信号调节电动调节阀，根据溶解氧（DO）传感器反馈优化曝气量，降低能耗 30% 以上。
  • 水泵变频调速：驱动变频器调节水泵转速，根据管网压力信号实现恒压供水，减少机械磨损。

兼容性与扩展方案

系统集成能力：



  • 与 **Emerson Ovation 控制器（如 1C31234G01）** 无缝对接，通过背板总线实现微秒级数据交互。
  • 支持与Modbus RTU/ASCII 协议设备（如智能电表、变频器）通信，需搭配 140CRP93200 通信模块扩展。
  • 可与 ** 冗余电源模块（如 1C31189G01）** 配合使用，提升关键控制系统的供电可靠性。



配套模块推荐：



  1. 1C31129G03：模拟输出电子模块，与 1C31132G01 组成完整的输出单元。
  2. 1C31116G04：14 位模拟输入模块，与 1C31132G01 组成混合信号采集 – 控制单元。
  3. 1C31224G01：模拟输出模块，用于调节阀门开度、电机转速等连续量控制。
  4. 1C31189G01：冗余二极管模块，与 1C31132G01 配合实现电源冗余。
WESTINGHOUSE 1C31132G01

WESTINGHOUSE 1C31132G01

安装与维护建议

安装注意事项：



  1. 物理安装：
  • 采用 DIN 导轨固定，模块间距≥20mm 以确保散热，避免安装在强磁场设备（如变压器、变频器）附近。
  • 输出线缆需采用屏蔽双绞线，屏蔽层单端接地（接 Ovation 系统地），减少 EMI 干扰。
    1. 接线规范：
  • 电流输出线缆需根据负载类型选择线径（如 20mA 负载建议使用 1.0mm² 线缆），电压输出需确保负载阻抗匹配。
  • 感性负载需并联续流二极管，容性负载需串联限流电阻，避免信号畸变。



维护策略：



  1. 周期性检查：
  • 每季度通过 Ovation 工程师站查看模块健康状态，重点关注通道误动作次数、温度阈值等参数。
  • 清洁模块散热孔，尤其在粉尘环境中需每月吹扫，避免积尘导致过热。
    1. 故障处理流程：
  • 若 LED 指示灯显示通道故障，首先检查接线端子是否松动，其次通过替换法测试模块本体。
  • 更换模块时需记录原配置参数（如输出增益、偏置），新模块插入后需同步参数。
