WES5120 2340-21004 变频器功率盒详解 – 多电平拓扑，高效节能，支持热插拔！

描述

GE WES5120 2340-21004：这款高压变频器功率单元是GE WES5120系列中压驱动系统的核心能量转换模块，采用多电平级联（Cascade Multilevel）拓扑结构。而GE WES5120 2340-21004，正是GE WES5120系列变频器中那个“可替换、可旁路、可信赖”的核心——功率单元（Power Cell）。它不是一块简单的电路板，而是集成了整流、滤波、逆变与驱动保护功能的独立能量转换模块，是整个多电平变频系统的基本构成单元。

GE WES5120 2340-21004 专为6.6 kV和10 kV电压等级的中压变频器设计，采用级联式多电平（Cascaded H-Bridge）拓扑结构。每个相臂由多个GE WES5120 2340-21004 功率单元串联而成，通过叠加各单元的输出电压，形成接近正弦波的高质量高压输出，极大降低了对电机绝缘的应力和电磁干扰（EMI）。这种模块化设计不仅提升了输出波形质量，还赋予了系统极高的容错能力。

最令人称道的是其“单元旁路”（Cell Bypass）功能。当某个GE WES5120 2340-21004 出现故障时，控制系统可自动将其从电路中隔离，并通过内部旁路开关维持相电压输出，虽然输出容量略有下降，但电机仍可继续运行，避免了非计划停机。这对于连续生产流程，如钢厂轧机、矿山提升机或电厂引风机，意义重大。

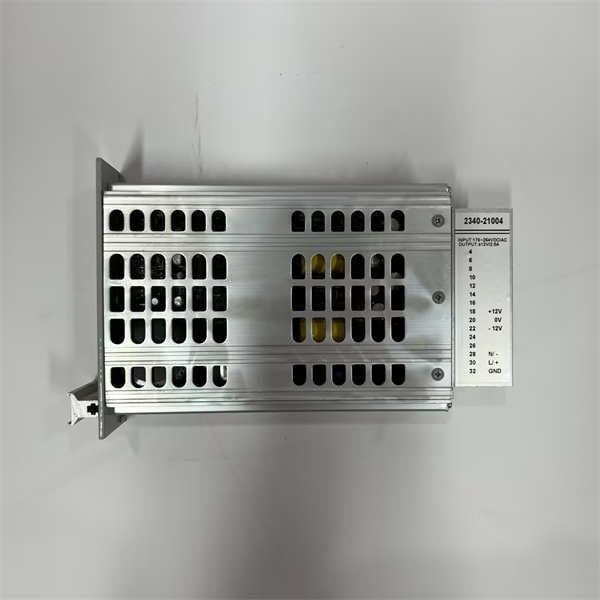

GE WES5120 2340-21004

主要特点和优势

GE WES5120 2340-21004 的设计哲学是“模块化、智能化、高可靠”。首先是其独立封闭式结构。每个单元都封装在金属屏蔽盒内，自带散热风扇和电气接口，形成一个“即插即用”的能量包。这种设计不仅便于批量生产和质量控制，也极大简化了现场维护。更换一个故障单元，通常只需十几分钟，无需专业工程师拆机检修。

其次是强大的保护机制。GE WES5120 2340-21004 内置IGBT驱动电路、过流检测（Desaturation Detection）、温度传感器和电压监测电路。一旦检测到短路、过热或直流母线过压，单元会立即封锁输出并向主控系统报警，防止故障扩大。这种“本地智能”减少了对中央控制器的依赖，提升了响应速度。

再者，热插拔（Hot-Swap）能力是其另一大亮点。在变频器运行过程中，只要系统支持单元旁路，就可以安全地拔出故障的GE WES5120 2340-21004 并插入新单元，整个过程无需停机。这对于那些“一分钟停机就是数万元损失”的关键负载来说，几乎是必备功能。

值得一提的是，GE WES5120 2340-21004 的电气接口采用标准化航空插头或母排连接，接线快速且牢固，避免了传统接线端子松动的风险。同时，单元正面设有状态指示灯（LED），绿灯表示正常，红灯闪烁表示故障，便于快速定位问题单元。

The GE WES5120 2340-21004 is a high-reliability power cell designed for GE’s WES5120 medium-voltage drive systems, operating in 6.6 kV and 10 kV applications. Built with robust IGBT technology and integrated drive & protection circuits, each cell delivers consistent performance in demanding industrial environments. Its modular cascaded multilevel architecture enables high-quality output waveforms with low harmonic distortion, reducing stress on motors and extending equipment life.

Engineered for maximum uptime, the GE WES5120 2340-21004 supports hot-swap replacement and automatic cell bypass, allowing the drive to continue operating even during a cell failure. With comprehensive diagnostics, forced-air cooling, and EMI shielding, it ensures stable, efficient motor control for critical applications in power generation, mining, and heavy industry.

WES5120 2340-21004 技术规格

应用领域

GE WES5120 2340-21004 广泛应用于需要大功率电机调速的工业场景。在电力行业，它被用于电厂的引风机、送风机、凝结水泵等设备的变频改造，实现软启动和节能运行，节电率可达30%以上。其高可靠性和单元旁路功能，确保了发电机组的连续稳定运行。

在冶金行业，GE WES5120 2340-21004 用于轧钢机主传动、高炉鼓风机等大惯量负载的驱动系统，提供平稳的启动转矩和精确的速度控制。在矿山领域，大型提升机、皮带输送机和矿井通风机也依赖这款功率单元实现高效、安全的调速控制。

水处理厂的大型取水泵、加压泵站，以及石油化工行业的压缩机、注水泵等关键设备，同样采用基于GE WES5120 2340-21004 的变频系统。其低谐波输出特性，减少了对电网的污染，符合IEEE 519电能质量标准。无论是新建项目还是老旧设备升级，这款功率单元都提供了成熟可靠的解决方案。

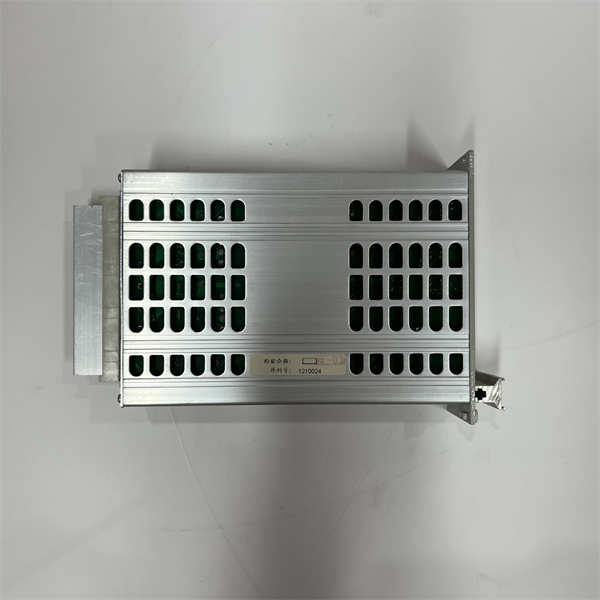

GE WES5120 2340-21004

相关产品

• WES5120 2340-21005：同系列不同电压等级的功率单元，适用于特定配置的WES5120系统，需核对兼容性。
• WES5120 Controller Module：主控单元，负责协调所有WES5120 2340-21004功率单元的运行与通信。
• WES5120 Interface Board：人机接口板，用于参数设置与状态监控，与功率单元协同工作。
• WES5120 Bypass Unit：自动旁路模块，实现故障单元的电气隔离与电路重构。
• WES5120 Cooling Fan Kit：专用散热风扇组件，用于替换老化风扇，保障WES5120 2340-21004的冷却性能。
• WES5120 Power Supply Module：控制电源模块，为所有单元提供稳定直流供电。
• WES5120 Communication Card：光纤通信板，用于主控与功率单元之间的高速数据传输。
• WES5120 Input Transformer：专用移相变压器，为每个WES5120 2340-21004提供独立的低压输入电源。

安装前准备：在安装GE WES5120 2340-21004前，务必确认变频器已完全断电并放电，高压母线无残留电压。检查滑轨是否清洁无阻，确保模块能顺畅推入。核对新单元的型号与原单元一致，避免兼容性问题。建议佩戴防静电手环，防止静电损伤内部电子元件。

维护建议：定期检查GE WES5120 2340-21004 的散热风扇运行状态，清除进风口灰尘，防止过热报警。通过变频器HMI查看各单元的直流母线电压、温度及运行时间，及时发现异常趋势。
