VMIC 12149 Assembly | 用于多节点同步的反射内存卡 | 工程验证与兼容性保障

描述

关键技术规格

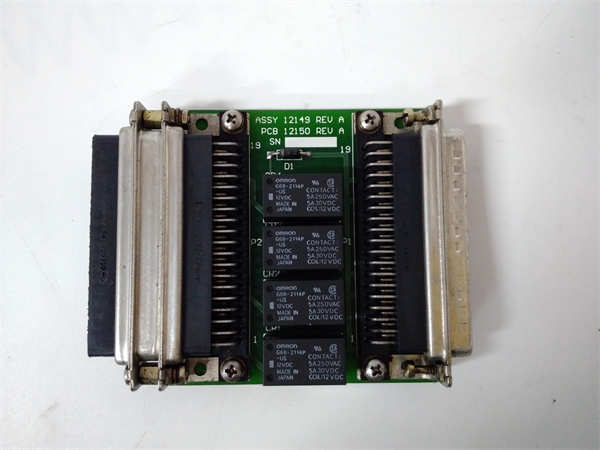

产品型号: ASSY 12149
制造商: VMIC / GE Fanuc Intelligent Platforms
所属系统: VME64x 总线嵌入式实时平台（符合 IEEE 1014 / VITA 1 标准）
内存容量: 256 MB 共享 DRAM（具体映射范围由固件和跳线设定）
总线接口: VME64x，64-bit 地址，32-bit 数据路径，支持 A32/D32、A24/D16 模式
反射内存带宽: 持续吞吐量 ≥ 170 MB/s（点对点），典型写广播延迟 < 500 ns
网络拓扑: 支持环形或星型拓扑，最多 256 个节点通过 VMIClink 互连
物理链路: 多模光纤（ST 接口）或屏蔽双绞线（RJ-45），最大传输距离 300 m（光纤）
操作系统兼容性: VxWorks（需 vmicrfm 驱动）、Linux RT、Windows Embedded（需专用 API）
安装规格: 6U VME 模块（233.35 mm × 160 mm），兼容标准 21-slot VME 机箱

VMIC 12149 Assembly

功能定位与应用场景分析

VMIC ASSY 12149 是高性能反射内存系统中的关键硬件装配单元，主要用于构建确定性极强的多节点实时协同环境。其核心价值在于通过硬件级广播机制，实现跨处理器的内存镜像同步——任一节点对本地共享内存的写入操作，会在数百纳秒内自动复制到网络中所有其他节点的相同地址，完全绕过操作系统和网络协议栈。这种“零软件开销”的通信模式，使其成为对时间一致性要求严苛的高端应用场景的基石。

该组件常见于国防仿真、电力系统暂态分析、航空航天半实物测试等长期服役的 VME 系统中。尽管 VMIC 品牌已退出市场，但这些系统因认证成本高、重构风险大，仍依赖原架构运行。ASSY 12149 作为 256 MB 高容量配置，常用于需要大块连续共享内存的场景（如雷达点云缓存、电网潮流矩阵）。一块未经验证的替换件若存在内存映射偏移、时序抖动或光纤驱动衰减，将直接导致节点间数据不一致，引发系统级故障。

典型应用场景：

用于国家级电网仿真中心的多区域协同暂态稳定计算平台
作为战斗机飞控 HIL 测试系统的核心通信层，连接激励源、解算器与视景系统
应用于舰载相控阵雷达信号处理集群，在多个 DSP 节点间同步原始回波数据块
用于老旧 VME 实时系统延寿项目，替换因电解电容老化或光收发器性能退化导致通信中断的原装模块

质量标准与测试流程

我们理解，在反射内存网络中，可靠性不仅关乎通信是否“通”，更关乎数据是否“准”、时序是否“稳”。因此，我们对每一块 ASSY 12149 执行基于真实 VME 平台的全链路验证：

外观与清洁： 检查 VME P1/P2 连接器针脚无氧化、弯曲；使用光纤端面检测仪（如 IRISSCOPE）确认 ST 接口无划痕、污染或端面角度偏差。
上机实测： 安装于 6U VME 机箱（含 PowerPC 主板，运行 VxWorks 6.x），与至少两个其他反射内存节点组成闭环测试网络，连续满负载运行 ≥72 小时。
功能诊断：
- 向 256 MB 共享空间写入伪随机序列（PRBS），验证所有节点读取值完全一致，误码率 ≤ 1e-12；
- 测试高并发写入场景下的广播延迟抖动（Jitter）≤ ±50 ns；
- 模拟光纤链路瞬断（<10 ms），验证网络自动恢复能力及数据一致性保持机制。
质保承诺： 只有通过全部电气、通信完整性及长期稳定性测试的模块才会出库，并附带《ASSY 12149 反射内存验证报告》，包含多节点一致性校验日志、吞吐量/延迟测试曲线及光纤链路眼图截图。

VMIC 12149 Assembly

兼容性与升级路径

为确保 ASSY 12149 100% 适用于您的系统，我们的技术顾问提示您注意以下几个关键兼容性问题：

硬件/固件： 必须确认该装配号对应的成品型号（如 VMIVME-5588-256M）及固件版本；不同批次的 12149 可能使用不同内存控制器，影响基地址映射。
配套组件： 必须使用 VMIC 原装或 VITA 17.1 兼容的光纤跳线（如 12150R1）；劣质光纤可能导致接收灵敏度下降，引发间歇性脱网。
替代关系： ASSY 12149 为特定 BOM 版本，不可与 11993R2（128 MB）或 12301R1（512 MB）混用；若系统允许，可评估 GE Fanuc RX-5588 系列（需重新编译 BSP 和驱动）；长期演进建议规划向 TSN（Time-Sensitive Networking）或 PCIe-based 共享内存迁移。
