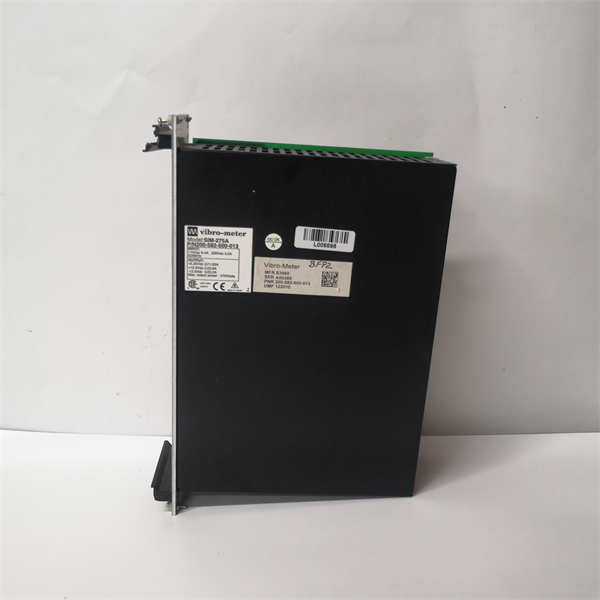

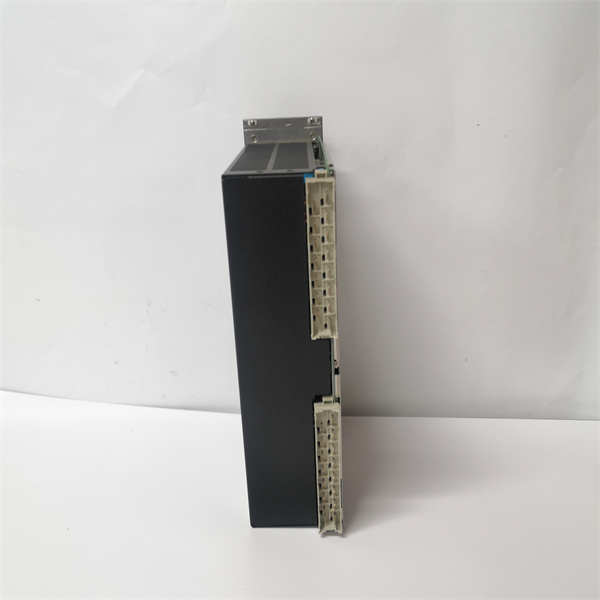

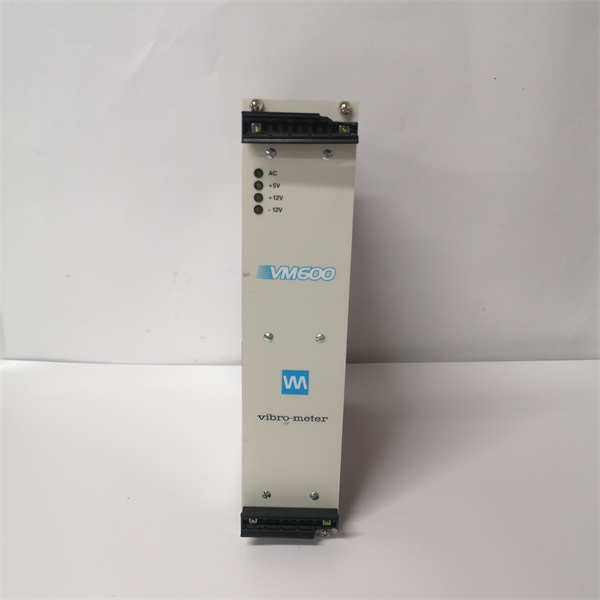

VM600 RPS6U 200-582-500-013 VIBRO-METER 机架电源模块/电源单元(PSU)

Description

VIBRO-METER VM600 RPS6U 200-582-500-013是一款由VIBRO-METER（现为Meggitt Sensing Systems旗下品牌）生产的机架式电源模块。它是VM600系列机械保护系统和状态/性能监测系统的关键组件，旨在为整个VM600系统机架及其所有安装的模块（卡件）提供稳定、可靠的电源。

这款RPS6U电源模块被设计安装在标准19英寸、6U高的ABE04x系统机架前端，并通过两个高电流连接器连接到机架背板的VME总线。它主要提供+5 VDC和±12 VDC直流电源。RPS6U以其高功率、高效率和高可靠性而闻名，并且支持冗余配置，确保在关键的旋转机械监测和保护应用中实现不间断运行。

VM600 RPS6U 200-582-500-013 VIBRO-METER

技术规格

产品型号：VM600 RPS6U 200-582-500-013

制造商：VIBRO-METER(Meggitt Sensing Systems)

产品类型：机架电源模块/电源单元(PSU)

兼容系统：VIBRO-METER VM600系列机械保护系统(VM600 ABE04x系统机架)

输入类型：AC输入版本(可能也存在DC输入版本，但此PN主要指AC)

额定输入电压(AC)：115/230 VAC(自动量程)

输入电压范围：90 to 132 VAC和180 to 264 VAC

输入频率：47 to 63 Hz

额定输出电压/电流：+5 VDC(最高50 A),+12 VDC(最高8 A),-12 VDC(最高4 A)

总最大输出功率：330 W(对于部分后续版本，如PN 200-582-x00-02h或更高版本)

纹波和噪声：<50 mVPEAK-TO-PEAK(所有输出)

效率：典型值84%(AC输入版本)

冗余支持：可安装两个RPS6U单元以实现电源冗余(单个RPS6U也可为满载机架供电)

安装位置：VM600 ABE04x系统机架前端

连接：通过高电流连接器连接到机架背板的VME总线

保护功能：输出过压保护、短路保护、过载保护

状态指示：LED状态指示灯

工作温度：0°C至+70°C(在某些配置下，最高可达50°C满载，高于50°C可能需要功率降额或双电源)

存储温度：-40°C至+85°C

湿度：5%至95%RH(非冷凝)

振动：符合IEC 60068-2-6(10至55 Hz,0.35 mm峰值)

主要特点和优势

VIBRO-METER VM600 RPS6U 200-582-500-013电源模块作为VM600机械保护系统的核心供电单元，具备多项关键特点和显著优势。

首先，它提供卓越的电源稳定性和高功率输出。RPS6U能够为VM600机架中的所有测量、保护和通信模块提供精确且稳定的+5 VDC和±12 VDC电源。其高功率输出能力（如330W总最大功率）确保了即使在模块满载运行的情况下，也能满足整个系统的电力需求，保障系统的可靠运行。其次，该模块支持电源冗余配置，这是其最大的优势之一。在关键应用中，可以在一个ABE04x机架中安装两个RPS6U电源模块。这使得在一个电源模块发生故障时，另一个模块能够立即承担100%的负载，从而实现不间断运行，极大提高了机械监测系统的可用性和可靠性，避免了因电源故障导致的停机。

RPS6U还具有宽泛的输入电压范围和高效率。它支持115/230 VAC的自动量程输入，能够适应全球不同的供电标准，并且具有高效率的电源转换，有助于减少能源消耗和散热。内置的多重保护机制，包括输出过压保护、短路保护和过载保护，进一步增强了设备和系统的安全性，防止因电源问题导致的设备损坏。此外，它还具有坚固耐用的工业级设计，能够在0°C至+70°C的宽泛温度范围内稳定运行，并符合严格的振动和湿度标准，适用于严苛的工业环境。这些特点共同使得VM600 RPS6U成为对旋转机械进行关键保护和监测应用的理想电源解决方案。

VM600 RPS6U 200-582-500-013 VIBRO-METER

应用领域

VIBRO-METER VM600 RPS6U 200-582-500-013电源模块主要应用于对大型旋转机械进行监测和保护的工业领域。

电力生成行业：在发电厂（包括燃气轮机、蒸汽轮机、水轮机和发电机）中，VM600系统及其RPS6U电源用于监测涡轮机械的振动、轴位移、轴承温度等关键参数，实现对超速、高振动等危险工况的保护跳闸，确保机组的安全稳定运行。

石油天然气行业：在炼油厂、石化工厂、天然气压缩站和海上平台，VM600系统用于监测大型压缩机、泵、风机等设备的运行状态，RPS6U为其提供稳定电源，以防止设备故障，优化生产效率，并确保危险区域内的安全。

重工业领域：在钢铁、水泥、矿业等重工业中，VM600系统应用于监测大型电机、齿轮箱、破碎机等关键设备的运行状况，RPS6U作为电源保障，减少意外停机，提高设备利用率。

其他工业自动化和过程控制：任何需要高可靠性、高精度旋转机械保护和状态监测的工业应用，VM600系统及其RPS6U电源都能够提供核心支持。

安装与维护

安装前准备：在安装VIBRO-METER VM600 RPS6U 200-582-500-013模块之前，必须确保所有相关设备的电源已完全断开，并严格执行锁定/挂牌安全程序，以防止意外触电或设备损坏。请详细查阅VIBRO-METER为VM600 RPS6U提供的官方安装手册以及VM600系统机架（ABE04x）的文档，了解具体的安装步骤、电气连接图和所有安全注意事项。由于该模块处理高功率，务必确保交流电源接线正确、牢固，并符合所有适用的电气规范和标准。由于模块包含敏感电子元件，务必采取严格的防静电（ESD）措施，例如佩戴防静电腕带并在防静电工作台上操作，以防止静电放电造成损害。确保安装环境符合模块的工作温度（0°C至+70°C）和湿度（5%至95%非冷凝）要求，并具备良好的通风散热条件。将RPS6U模块小心地插入VM600 ABE04x系统机架前端的指定插槽中，确保模块完全就位并与背板连接器牢固连接。

维护建议：为了确保VIBRO-METER VM600 RPS6U模块的长期稳定运行，建议采取以下维护措施。定期进行目视检查，查看模块表面是否有物理损伤、过热迹象（如变色）、灰尘堆积或连接松动。使用干燥、柔软的刷子或压缩空气轻轻清除模块表面的灰尘和污染物，但避免使用湿布或任何溶剂。确保机架和控制柜内部的通风散热系统正常工作，保持环境温度和湿度在允许范围内，防止模块因过热或潮湿而损坏。定期检查模块上的LED状态指示灯，它们通常会提供电源状态和运行状态信息，异常指示灯应及时报告并结合VM600系统的诊断软件进行排查。如果系统采用双RPS6U电源冗余配置，应定期检查两个电源模块的健康状况，确保冗余功能正常。根据VIBRO-METER的建议，定期检查并更新VM600系统的固件和相关配置软件，以获取最新的功能改进、性能优化和安全补丁。定期备份VM600系统的配置参数，以便在模块更换或系统故障时能够快速恢复。如果RPS6U出现故障或异常，切勿尝试未经授权的维修，应立即联系VIBRO-METER（或Meggitt Sensing Systems）认证的技术服务人员或授权服务中心进行诊断和维修，因为电源模块的维修具有专业性和潜在危险性。

VM600 RPS6U 200-582-500-013 VIBRO-METER

产品保障

VIBRO-METER（Meggitt Sensing Systems旗下品牌）作为全球领先的机械状态监测和保护解决方案供应商，对其VM600 RPS6U 200-582-500-013电源模块提供坚实的产品保障。
