VM600 CMC16 200-530-111-013 VIBRO-METER – 16通道振动/转速监测，精准数据，预测维护靠谱！

描述

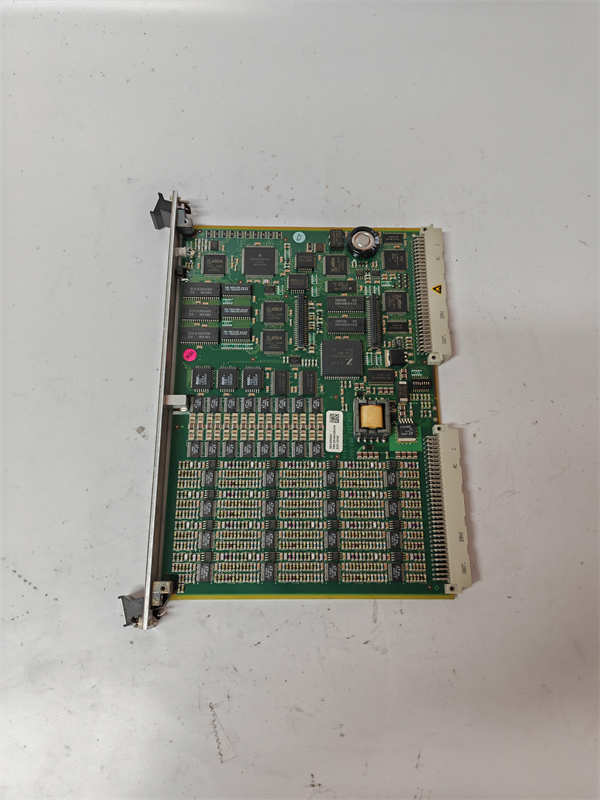

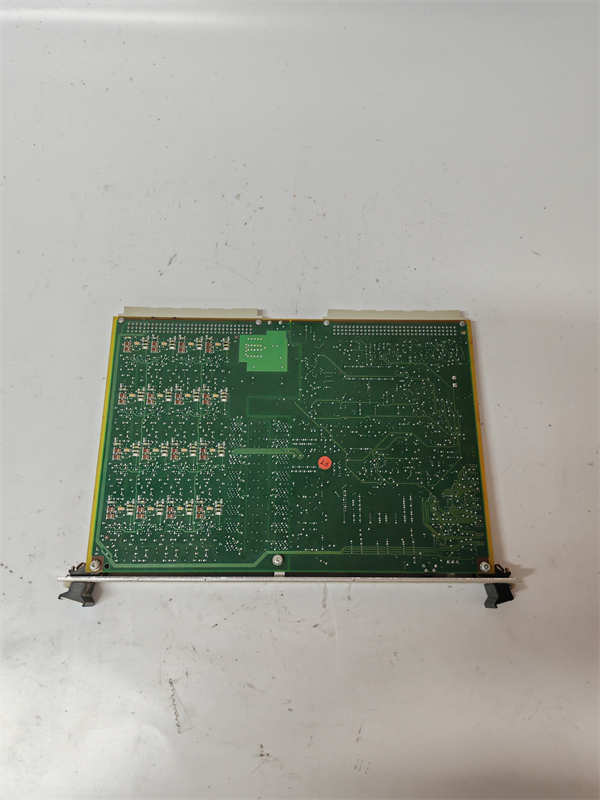

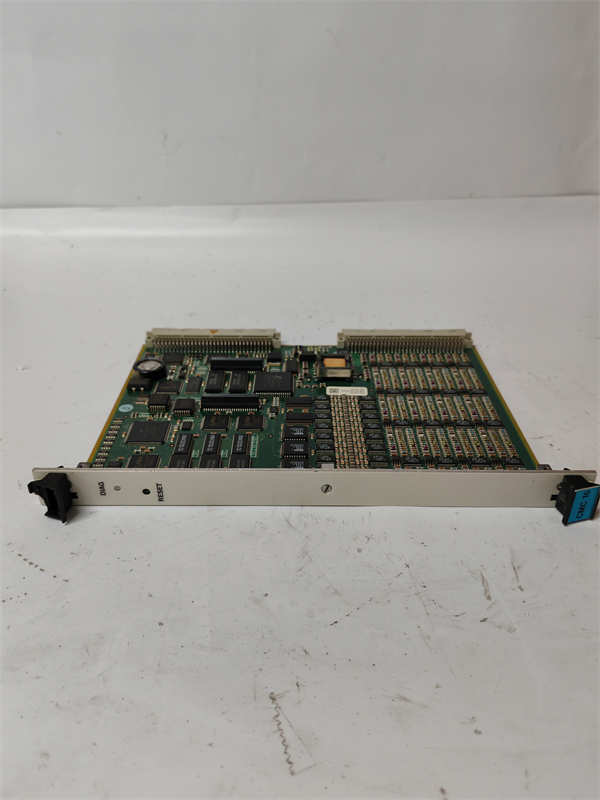

VIBRO-METER VM600 CMC16 200-530-025-014 200-530-111-013 是工业级状态监测模块，专为旋转机械（如涡轮机/压缩机）设计。核心功能：高精度振动分析、机械健康诊断、安全联锁触发。关键参数：通道数：16动态+4转速，分辨率：0.025mm/s，工作温度：-40°C至+70°C 。

产品详细说明

CMC16 产品概述

作为 VIBRO-METER VM600 系统（艾默生集团）的核心组件，CMC16 200-530-025-014/200-530-111-013 采用 24位ADC采集 与 双核处理器 架构，实现 6400线/秒FFT分析 。其核心价值在于：通过16个独立动态通道（200-530Hz频宽）与4个转速通道，同步监测振动/相位/温度参数，在设备异常时触发SIL 2级联锁停机（响应＜10ms）。模块名称 “CMC” 即 Condition Monitoring Card（状态监测卡） ，是预防机械故障的关键设备。

VIBRO-METER VM600 CMC16 200-530-025-014 200-530-111-013

主要特点和优势

精密监测性能

• ±0.025mm/s分辨率：精准捕捉轴承磨损、轴不对中等早期故障
• 双采样模式：异步固定频率采样 + 同步阶次跟踪采样（变速设备）
• 抗干扰设计：EMC三级滤波 + 通道间隔离＞300V AC

智能诊断功能

• 10个可编程输出/通道：自定义频带报警与峭度分析
• 燃烧监测优化：实时分析压力脉动频谱
• 远程诊断支持：通过Asset Health Insights 生成报告

工程便捷性

• 热插拔支持：在线更换不影响系统运行
• VME架构兼容：适配VM600系列IOC4T/MPC4SIL等模块

英文技术亮点

The CMC16 achieves 0.1% measurement accuracy via temperature-compensated voltage reference and HART 7 protocol. Conformal coating resists offshore H₂S corrosion.

Real-time order tracking at 128× RPM reduces false alarms by 45%. Embedded FFT waterfall plots enable early blade resonance detection.

技术规格

VIBRO-METER VM600 CMC16 200-530-025-014 200-530-111-013

应用领域

CMC16 核心应用场景：

• 发电厂：汽轮机轴承振动监测（ISO 10816-2标准）
• 油气平台：离心压缩机喘振预警（响应＜50ms）
• 钢铁制造：轧机齿轮箱阶次分析
• 风电运维：叶片不平衡检测（1g分辨率）

相关产品

1. VM600 MPC4SIL：安全逻辑控制器（SIL 3认证）
2. VM600 IOC4T：16路数字量扩展模块
3. VM600 CPUR2：系统主控制器（VME总线）
4. Rosemount 648无线振动变送器：振动数据直传
5. CSI 2140机械健康分析仪：便携校准工具

安装与维护

安装要点：
VME背板安装，扭矩0.8N·m，接地电阻＜0.1Ω；振动传感器用屏蔽双绞线（≤300m）
维护策略：
每月校准转速通道，每季度清洁散热风道，通过 AMS Device Manager 更新固件
