Vibro-meter VM600 IOC4T 接口卡 – 200-560-000-018 / 200-560-101-015 4路动态+2路转速通道！

描述

Vibro-meter VM600 IOC4T：这款输入/输出接口卡 (I/O Card) 是 Meggitt VM600 机械保护系统（MPS）的重要组成部分，它作为 MPC4 保护卡的数据网关。它支持4路动态信号和2路转速信号的输入，并将处理后的信号精确输出给外部 DCS 或 PLC 系统。Vibro-meter VM600 IOC4T 模块扮演着至关重要的角色。它不是一个独立的处理单元，而是 VM600 系统中 MPC4（或 MPC4SIL）机械保护卡的信号接口卡。这款卡件必须安装在 VM600 机架的后部，通过特殊的连接器与前部的 MPC4 卡紧密耦合，形成一个功能完整的保护监测对（Card Pair）。我们提供的 Vibro-meter 200-560-000-018 / 200-560-101-015 VM600 IOC4T，正是这一结构中的数据中继和执行终端。

VM600 IOC4T 的核心价值在于其信号隔离和转换能力。它直接从现场传感器（如电涡流探头、速度传感器等）接收原始的动态（Dynamic）振动信号和转速（Speed）信号，并将其安全地隔离后，通过内部高速总线传输给 MPC4 进行实时处理、保护逻辑运算和报警判断。随后，MPC4 产生的处理后数据和报警状态又会返回给 VM600 IOC4T，由它将这些关键信息转换成工业标准的模拟量信号或数字量状态，输出至外部的分布式控制系统 (DCS, Distributed Control System) 或 可编程逻辑控制器 (PLC, Programmable Logic Controller)。作为整个数据链路的物理接口，Vibro-meter VM600 IOC4T 的稳定性和高保真度，直接决定了整个机械保护系统的可靠性。

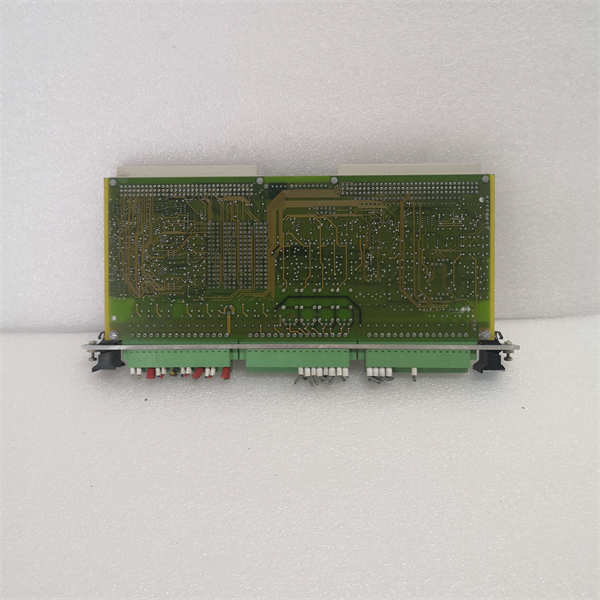

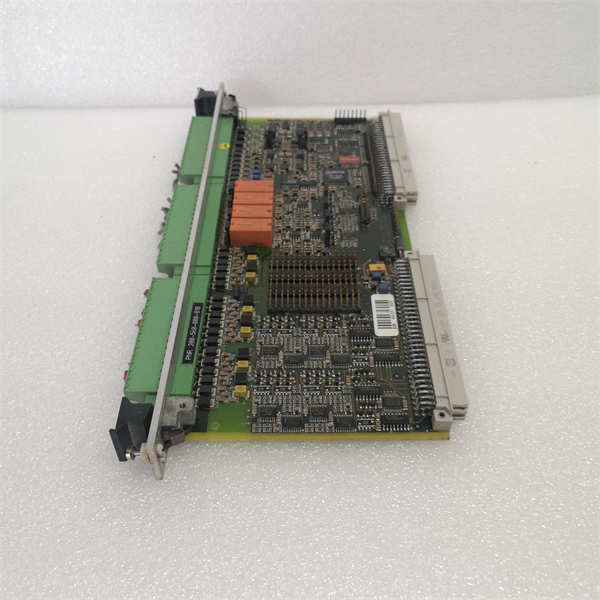

Vibro-meter 200-560-000-018 200-560-101-015 VM600 IOC4T

主要特点和优势

全面的通道支持和信号隔离：

VM600 IOC4T 具备 4 路动态通道和 2 路转速通道的输入能力，这意味着它可以全面覆盖大型旋转机械的径向振动（Radial Vibration）、轴向位移（Axial Position）和转速/键相（Keyphasor）监测需求。所有输入通道都经过精心设计，具备强大的抗电磁干扰 (EMI, Electromagnetic Interference) 能力和浪涌保护（Surge Protection）功能，确保恶劣现场环境下的信号纯净度。

灵活配置的模拟量输出 (AO) 功能：

对于高级的状态监测系统 (CMS, Condition Monitoring System) 而言，数据透传至 DCS 是基本需求。VM600 IOC4T 在其动态通道上提供了 4 路独立的模拟量输出。这些输出具有极高的灵活性，用户可以通过软件配置将其设置为标准的 4-20mA 电流信号，或者 0-10V 电压信号。这种配置能力使得 Vibro-meter VM600 IOC4T 能够轻松适应不同的外部控制系统接口和负载要求。

专业的缓冲输出和诊断接口：

这可以说是 VM600 IOC4T 作为专业机械保护系统卡件的标志性特征。模块提供缓冲（Buffered）的原始（Raw）传感器信号输出，它直接反映了传感器采集到的未经过滤和处理的原始波形。这个输出是专门用于连接振动分析仪 (Vibration Analyzer) 或数据采集单元 (DAQ, Data Acquisition Unit)，供维护工程师进行高阶的故障诊断 (Fault Diagnosis) 和频谱分析 (Spectral Analysis)。同时，它内置的本地继电器（Local Relays）可用于指示卡件故障或特定报警状态，增强了系统的自诊断能力。8

VM600 IOC4T is a crucial interface module designed for Meggitt’s VM600 Machinery Protection System (MPS), specifically partnering with the MPC4 processing card.9 Its design centers around delivering high signal integrity from field sensors to the core processing unit, and ensuring reliable, standardized output signals to external control systems. The module’s robust architecture is engineered for the most challenging industrial environments, providing exceptional Electromagnetic Compatibility (EMC) and surge resistance on all its 4 dynamic and 2 speed channels.

A key technical advantage of the VM600 IOC4T lies in its sophisticated output capabilities. It offers four configurable analog outputs, selectable between the industry standard 4-20 mA current loop and 0-10 V voltage ranges, which ensures seamless integration with any modern Distributed Control System (DCS). Furthermore, the inclusion of Buffered Raw Sensor Outputs is indispensable for advanced Condition Monitoring (CM) programs, allowing engineers to connect external analyzers for high-fidelity waveform analysis and precise machine fault identification without interfering with the primary protection function. This dual-purpose I/O makes the VM600 IOC4T an efficient and versatile component for both safety-critical shutdown and preventative maintenance strategies on large rotating assets.

VM600 IOC4T 技术规格

参数名称	参数值
产品型号	VM600 IOC4T
制造商	Vibro-meter (Meggitt Sensing Solutions)
产品类型	机械保护系统输入/输出接口卡
动态输入通道	4 路（用于振动、位移、加速度）
辅助输入通道	2 路（用于转速、键相，Keyphasor）
模拟量输出	4 路，4-20mA 或 0-10V（跳线可选）
继电器数量	4 个本地继电器（可配置）
缓冲输出	4 路，原始（Raw）传感器信号，差分输出
兼容主卡	VM600 MPC4 或 MPC4SIL
安装方式	VM600 机架 ABE04x/ABE056 后部插槽
供电要求	由 VM600 机架背板供电
工作温度	-30°C 至 +65°C
MTBF	高可靠性设计，满足关键应用需求

应用领域

Vibro-meter 200-560-000-018 / 200-560-101-015 VM600 IOC4T 模块在工业界的应用领域非常集中且关键，主要服务于需要对高转速、高价值旋转机械进行连续监测和安全联锁的场景。

电力与能源： 它是大型燃气轮机（Gas Turbines）、蒸汽轮机（Steam Turbines）和水轮机（Hydro Turbines）的核心保护元件。VM600 IOC4T 负责接收轴承振动和轴向位移探头的信号，确保在轴承损坏或轴瓦摩擦发生前，MPC4 卡能及时发出跳闸指令。同时，通过其 4-20mA 输出，将重要的振动趋势数据传输给电厂的 DCS 系统进行记录和分析。

石油天然气与石化： VM600 IOC4T 广泛应用于高压、高速的离心式压缩机（Centrifugal Compressors）和关键泵组。这些设备一旦故障可能导致灾难性的后果和巨大的经济损失。该模块确保了对压缩机转子系统的实时、高精度监测，尤其是对转速信号的精确采集，这对于超速保护（Overspeed Protection）功能至关重要。

工业自动化与流程控制： 除了主要的油气和电力应用，VM600 IOC4T 也用于大型鼓风机、工业齿轮箱和高速电机等平衡厂房（Balance-of-Plant, BOP）设备的关键点监测。它通过其缓冲输出，使得现场维护人员可以直接对设备的健康状态进行高级别的频谱诊断，极大地提高了预测性维护（Predictive Maintenance）的效率。

安装与维护

安装前准备：在安装 Vibro-meter 200-560-000-018 VM600 IOC4T 模块之前，必须确保 VM600 机架已断电或在专业指导下执行热插拔操作。首先，要确认对应的 MPC4 保护卡已正确插入前部槽位。所有传感器电缆、4-20mA 信号线和继电器输出线必须使用配套的螺钉端子板进行接线，并严格遵循 Vibro-meter 的接线图。尤其需要注意缓冲输出线的屏蔽（Shielding）和接地（Grounding）处理，以避免高频干扰。在软件配置方面，必须在 VM600 MPSx 或 VibroSight 软件中，对 VM600 IOC4T 的模拟量输出范围（例如是 4-20mA 还是 0-10V）进行跳线和软件双重确认，确保与外部接收系统匹配。

维护建议： VM600 IOC4T 作为无源（或低功耗）接口卡，其主要维护工作集中在现场接线完整性和输出精度上。建议定期检查端子排的紧固情况，防止因振动引起的接触不良。虽然 VM600 IOC4T 自身具有强大的诊断功能，但仍建议每年使用高精度万用表测量其 4-20mA 输出，以校准或验证其模拟量输出的线性度（Linearity）和准确度（Accuracy），特别是对于直接用于 DCS 的关键信号。
