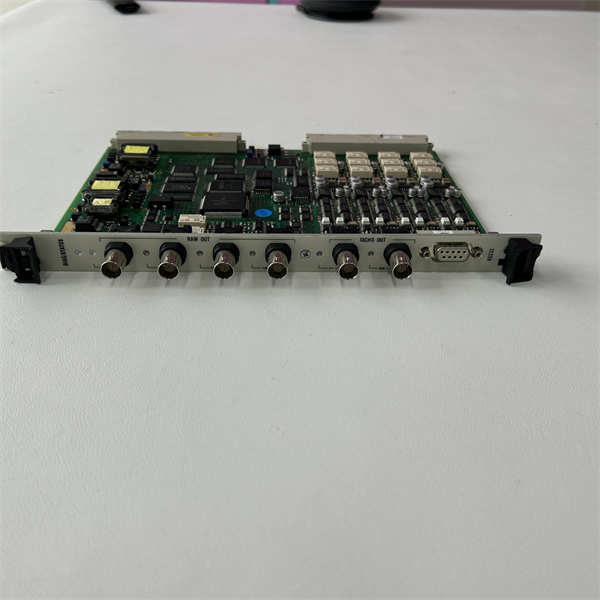

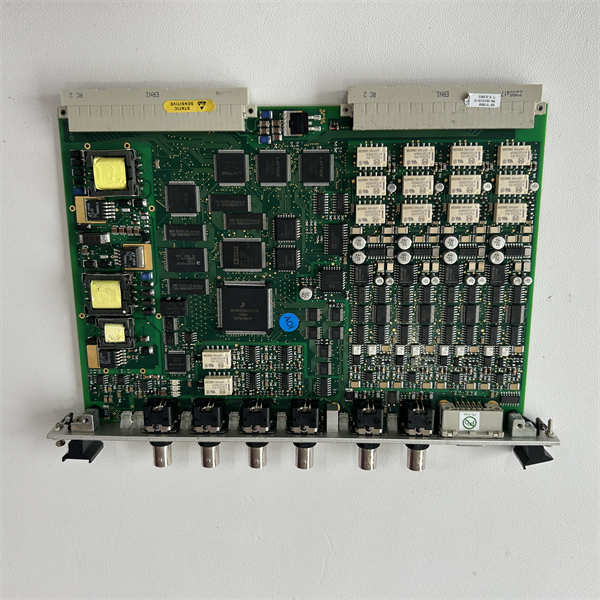

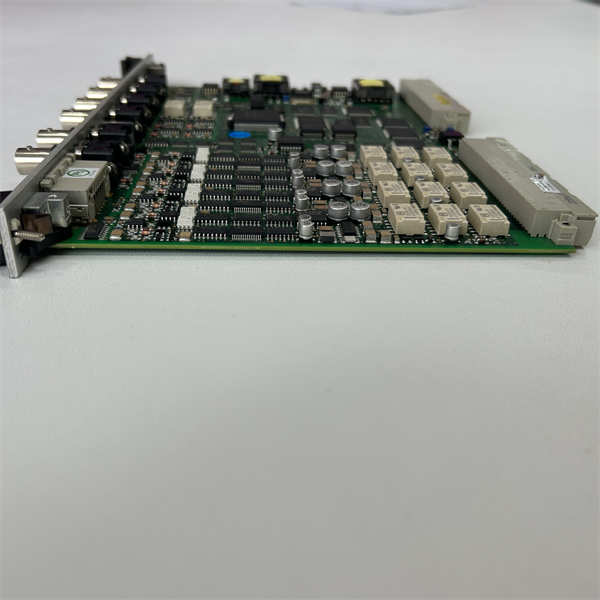

VIBRO-METER MPC4 200-510-078-115 机械保护卡/振动监测模块

描述

VIBRO-METER MPC4 200-510-078-115是一款功能强大的机械保护卡，是Meggitt Sensing Systems旗下Vibro-Meter®VM600系列机械保护系统(MPS)的核心组件。这款多功能卡片设计用于同时测量和监控多达四个动态信号输入以及两个转速输入，为旋转机械提供全面的在线保护和实时监测。VIBRO-METER MPC4 200-510-078-115的动态信号输入具有完全可编程性，能够接受各种传感器信号，包括加速度、速度、位移（接近式探头）等。它通过板载多通道处理，实现对相对振动、绝对振动、Smax、偏心率、推力位置、轴向膨胀、壳体膨胀以及动态压力等多种物理参数的测量和监测。作为VM600系统的重要组成部分，VIBRO-METER MPC4 200-510-078-115能够通过数字信号处理（DSP）技术进行数字滤波、积分或微分、整流（RMS、平均值、真峰值或真峰-峰值）以及阶次跟踪等高级分析，确保对机械运行状态的精准评估和预警。

VIBRO-METER MPC4 200-510-078-115

技术规格

产品型号:VIBRO-METER MPC4 200-510-078-115

制造商:Vibro-Meter(Meggitt Sensing Systems)

产品类型:机械保护卡/振动监测模块

动态信号输入:4通道(可编程，接受加速度、速度、位移等)

转速输入(Tachometer):2通道(可编程，接受接近式探头、磁性脉冲传感器、TTL信号)

数字处理功能:数字滤波、积分/微分、整流(RMS,均值,真峰值,真峰-峰值),阶次跟踪

报警设定点:可编程的警报(Alert)和危险(Danger)设定点

报警输出:报警继电器触点(通过配套的IOC4T卡)

模拟输出:0-10 VDC或4-20 mA(通过配套的IOC4T卡)

通信接口:RS-232(用于独立配置),系统内部总线

自诊断功能:内置”OK System”持续监测传感器和信号链状态

工作温度:-30°C至+75°C

符合标准:API 670

主要特点和优势

VIBRO-METER MPC4 200-510-078-115在工业机械保护和状态监测领域具有显著的特点和优势，使其成为关键旋转机械的首选保护解决方案。

全面的多通道监测能力：VIBRO-METER MPC4 200-510-078-115能够同时处理多达四个动态信号输入和两个转速输入。这种强大的多通道能力使得它能够对一台机器的不同部位（如轴承、齿轮箱、转子）进行同步监测，并结合转速信息进行更精确的诊断，为复杂机械提供全方位的健康评估。

高级数字信号处理(DSP)：该卡片内置先进的DSP技术，能够进行实时的数字滤波、积分/微分、整流以及阶次跟踪。这意味着VIBRO-METER MPC4 200-510-078-115不仅能测量原始振动信号，还能对其进行深度分析，提取出与故障类型（如不平衡、不对中、轴承损伤、齿轮啮合问题）直接相关的特征参数，从而提供更准确的诊断信息。

可编程性和灵活性：所有的动态信号和转速输入都是独立可编程的，允许用户根据不同的传感器类型（加速度计、速度传感器、接近式探头）和监测需求进行灵活配置。报警设定点（警报和危险级别）也完全可编程，并支持自适应报警功能，可根据机器的运行速度或其他外部信息动态调整报警阈值，避免误报和漏报。

集成式供电与输出：VIBRO-METER MPC4 200-510-078-115与其配套的IOC4T输入/输出卡形成卡对，提供了集成的传感器供电、缓冲输出、DC输出、继电器输出和串口通信接口。这种高度集成的设计减少了外部电路和布线，简化了系统架构，提高了可靠性。

实时在线监测与诊断：作为VM600系列的一部分，VIBRO-METER MPC4 200-510-078-115持续在线运行，实时测量和监测机械的健康状况。其内置的“OK System”功能能够持续监测传感器信号链的完整性，及时发现断线、传感器故障或调理器问题，确保监测数据的有效性，并在前面板LED上直观显示状态和报警信息。

VIBRO-METER MPC4 200-510-078-115

应用领域

VIBRO-METER MPC4 200-510-078-115作为核心机械保护卡，广泛应用于需要对关键旋转机械进行连续在线监测和保护的工业领域，以确保设备安全、提高运行效率并预防灾难性故障。

电力生成行业：在火力发电、燃气轮机发电、水力发电和核电站中，VIBRO-METER MPC4 200-510-078-115用于监测和保护大型旋转机械，如汽轮机、发电机、给水泵、引风机和送风机。它能够实时监测这些设备的关键参数，如转子振动、轴承振动、轴向位移和转速，确保机组的安全稳定运行，避免因机械故障导致的停机。

石油与天然气行业：在石油天然气开采、输送和炼化过程中，压缩机、泵、燃气轮机和管道风机等关键设备是生产连续性的保障。VIBRO-METER MPC4 200-510-078-115在这些应用中提供机械保护，通过早期检测振动异常，防止设备损坏，保障生产安全和效益。

化工与石化行业：大型化工装置中的反应器搅拌器、泵、风机和压缩机等设备，通常在高温、高压或腐蚀性环境下运行。VIBRO-METER MPC4 200-510-078-115能够对这些关键设备的振动和转速进行监测，提供可靠的保护，减少停产风险。

冶金与矿山行业：在钢铁、水泥、采矿等重工业中，大型磨机、破碎机、风机和电机等设备承受着巨大的负荷。VIBRO-METER MPC4 200-510-078-115可用于监测这些设备的振动状态，及时发现轴承磨损、不平衡或不对中等问题，从而延长设备寿命，降低维护成本。

其他通用工业应用：凡是拥有大型或关键旋转机械的工业领域，如造纸、制药、暖通空调（HVAC）以及航空航天测试等，都可能应用VIBRO-METER MPC4 200-510-078-115来提供可靠的机械保护和状态监测解决方案。

安装与维护

安装前准备：在安装VIBRO-METER MPC4 200-510-078-115之前，请务必详细阅读并理解Vibro-Meter VM600系列的安装手册，特别是关于VIBRO-METER MPC4 200-510-078-115卡和其配套IOC4T卡的章节。确保VM600机架已正确安装在符合环境要求的场所，并已接入稳定的电源。检查机架的背板连接器是否清洁无损，确保VIBRO-METER MPC4 200-510-078-115可以正确插入。在进行任何模块的插拔操作时，务必切断机架电源，并采取适当的防静电措施，如佩戴防静电手环，以防止静电对敏感电子元件造成损害。预先规划好所有传感器输入线缆和输出线缆的走向，确保线缆类型符合要求，并做好屏蔽和接地，以最大限度地减少电磁干扰。

维护建议：为了确保VIBRO-METER MPC4 200-510-078-115及其整个机械保护系统长期稳定可靠运行，定期的预防性维护至关重要。建议定期检查VIBRO-METER MPC4 200-510-078-115卡及其配套IOC4T卡在机架中的插拔是否牢固，以及所有连接电缆是否完好无损、无松动或腐蚀现象。保持机架内部清洁，清除灰尘和污染物，确保良好的通风散热，防止过热影响模块性能。定期通过VM600系统的软件界面，检查VIBRO-METER MPC4 200-510-078-115的状态指示灯和系统日志，及时发现并处理任何报警或故障信息。虽然VIBRO-METER MPC4 200-510-078-115自身无需现场校准，但与其连接的传感器可能需要定期校准或更换，以确保测量数据的准确性。在进行任何维护或故障排除时，请务必遵循Vibro-Meter的官方指南和安全操作规程。

产品保障

我们深知旋转机械保护系统对工业生产安全和资产完整性的重要性，因此对每一块VIBRO-METER MPC4 200-510-078-115机械保护卡都提供全面的产品保障。
