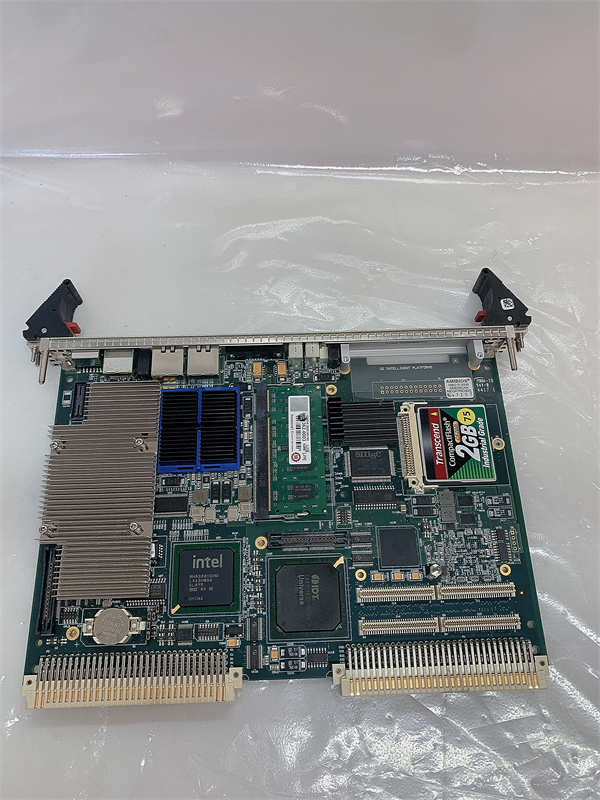

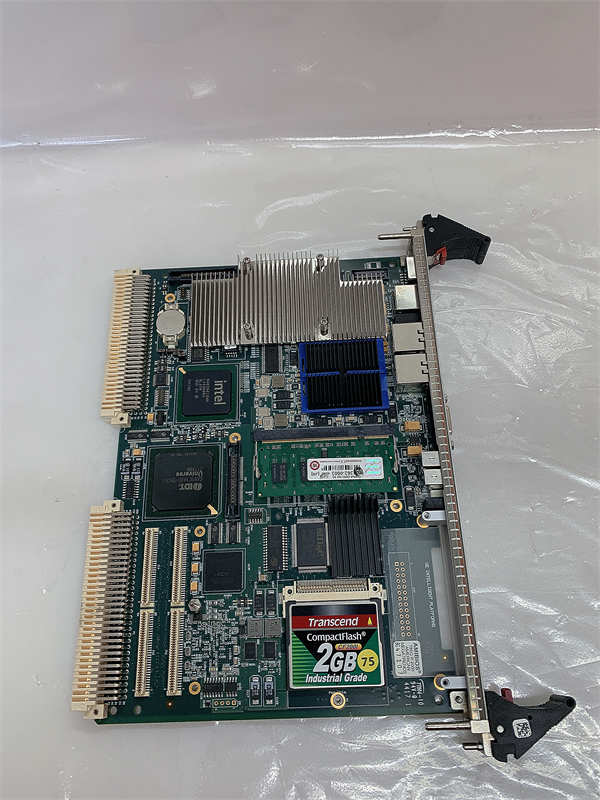

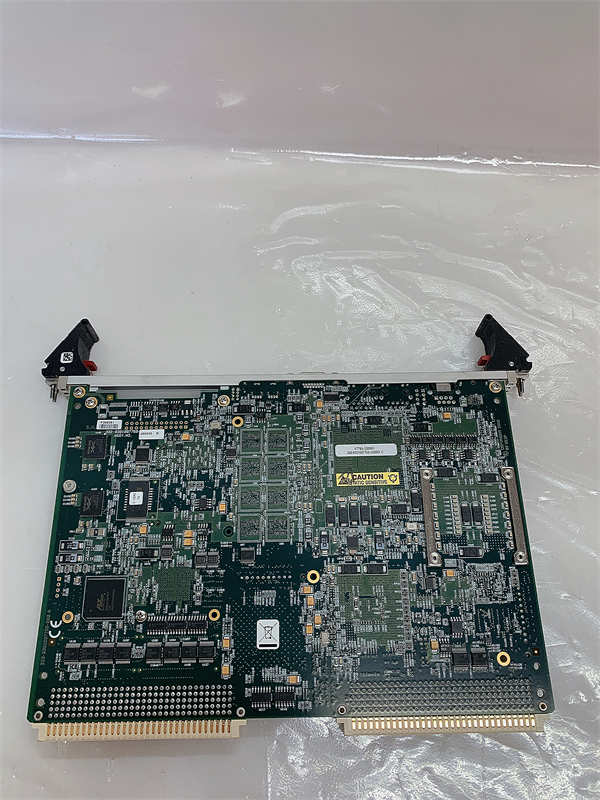

V7768-320001 350-9301007768-320001 C GE VME单板计算机(SBC),这是GE通用电气(现已被Abaco Systems收购)VME总线系列中的一款高性能嵌入式计算解决方案。作为一款6U VME SBC,V7768-320001旨在为工业自动化、控制和数据采集系统提供强大的处理能力和灵活的I/O选项。这款V7768-320001 350-9301007768-320001 C GE VME单板计算机集成了Intel Core 2 Duo处理器,主频高达2.16 GHz,并支持高达2 GB的DDR2 SDRAM,为复杂的工业应用提供了充足的计算资源。凭借其丰富的I/O接口,包括双千兆以太网、SATA、USB 2.0和PMC扩展槽,V7768-320001 GE VME SBC能够灵活地连接各种外部设备和扩展模块,是构建高性能、高可靠性工业控制系统的理想选择。其坚固耐用的设计和对VMEbus标准的兼容性,使得V7768-320001能够广泛应用于各种严苛的工业环境。
V7768-320001 350-931007768-320001 C GE
技术规格
产品型号:V7768-320001 350-9301007768-320001 C
制造商:GE(现为Abaco Systems)
产品类型:VME单板计算机(SBC)
处理器:Intel Core 2 Duo 2.16 GHz
内存:Up to 2 GB DDR2 SDRAM
以太网接口:2 x Gigabit Ethernet
SATA接口:2 x SATA
USB接口:4 x USB 2.0
PMC扩展槽:1 x PCI-X capable PMC site
显示接口:SVGA(前面板)
串口:2 x Serial(COM1,COM2)
总线接口:VME 6U
主要特点和优势
V7768-320001 350-9301007768-320001 C GE VME单板计算机具有以下显著的特点和优势,使其成为工业和嵌入式应用领域的强大解决方案:
高性能处理:搭载Intel Core 2 Duo处理器,V7768-320001提供高达2.16 GHz的处理速度,能够满足demanding的工业计算需求。
灵活的内存配置:支持高达2 GB的DDR2 SDRAM,V7768-320001 GE VME SBC为应用程序提供了充足的内存空间。
丰富的I/O接口:配备双千兆以太网端口、SATA接口和USB 2.0端口,V7768-320001能够轻松连接各种外围设备和网络。
强大的扩展能力:集成PCI-X capable PMC扩展槽,方便用户根据特定应用需求添加PMC夹层卡,扩展系统的功能。
易于安装和维护:采用EasyRail PMC安装系统,简化了PMC扩展卡的安装和维护过程,无需拆卸多槽载板即可进行操作。
坚固的工业级设计:作为一款VME总线产品,V7768-320001 GE VME SBC专为工业环境设计,具有良好的抗震动和抗干扰能力。
软件兼容性:V7768-320001提供与早期VME64平台的软件兼容升级路径,方便用户进行系统升级和迁移。
V7768-320001 350-931007768-320001 C GE
应用领域
V7768-320001 350-9301007768-320001 C GE VME单板计算机凭借其高性能、丰富的接口和可靠性,广泛应用于以下工业和嵌入式领域:
工业自动化:作为工业控制系统的核心计算单元,用于控制各种自动化设备和生产线。
过程控制:应用于化工、石油、天然气等行业的DCS(分布式控制系统)中,进行数据采集、处理和控制。
军事和航空航天:由于其可靠性和耐用性,适用于需要高性能计算的军事和航空航天应用。
交通运输:应用于轨道交通、航空电子等领域,进行数据处理和系统控制。
测试和测量:用于构建高性能的测试和测量系统,进行数据采集和分析。
相关产品
与V7768-320001 350-9301007768-320001 C GE VME单板计算机相关的产品包括:
V7768-xxxxxx系列其他型号VME SBC:可能具有不同的处理器型号、内存配置和I/O接口,以满足不同的性能和成本需求。
PMC扩展卡:例如Abaco Systems的PMC237CM1/VPMC等,用于扩展V7768-320001的功能,如增加模拟量/数字量I/O、通信接口等。
VME机箱和背板:用于安装V7768-320001和其他VME模块。
电源模块:为VME系统提供稳定的电力供应。
后转换模块(RTM):例如ACC-0603RC,用于扩展VME系统的I/O接口。
安装与维护
安装前准备:在安装V7768-320001 350-9301007768-320001 C GE VME单板计算机之前,请务必查阅相关的VME总线系统和V7768-320001的安装手册。确保VME机箱的电源已关闭,并检查机箱背板的插槽是否与模块兼容。准备好所需的螺丝刀等工具。将V7768-320001模块对准VME背板的插槽,平稳插入,并使用前面板的顶部和底部锁紧螺钉固定模块,确保电气连接的可靠性。连接所需的外部电缆,如以太网线、显示器线和串口线。
维护建议:为了确保V7768-320001 350-9301007768-320001 C GE VME单板计算机的长期稳定运行,建议定期进行预防性维护。定期检查模块前面板的指示灯状态,判断模块是否工作正常。保持模块和机箱内部的清洁,避免灰尘积聚影响散热。确保机箱的风扇工作正常,提供良好的散热环境。定期检查外部电缆的连接是否牢固。如有任何异常情况,请参考相关的维护手册进行故障排除,并建议由专业人员进行维修。
V7768-320001 350-931007768-320001 C GE
产品保障
GE(现为Abaco Systems)为其V7768-320001 350-9301007768-320001 C VME单板计算机提供标准的质量保证。
