UFC762AE101 3BHE006412R0101 ABB 控制主板/频率I/O板

Description

ABB UFC762AE101 3BHE006412R0101是一款高性能、多功能的控制主板或频率I/O板，由全球领先的自动化和电力技术企业ABB公司精心打造。该模块在工业自动化和电力控制系统中扮演着至关重要的角色，尤其在变频器驱动、励磁系统以及其他复杂工业过程控制领域展现出其卓越的性能。作为ABB控制解决方案的核心组件，UFC762AE101能够精准地接收并处理来自各类传感器（如频率传感器）的信号。

通过其内置的先进处理器和精密算法，3BHE006412R0101能够快速、高效地分析输入数据，并根据预设的控制策略生成精确的控制指令。这些指令通过其丰富的输出接口，如模拟量输出、数字量输出等，传递给执行器或其他控制设备，从而实现对工业过程参数（例如电机转速、发电机频率或工艺流量）的实时、高精度控制和调节。UFC762AE101的设计兼顾了可靠性与抗干扰能力，确保其即使在恶劣的工业环境下也能稳定运行，为关键工业应用提供坚实保障。

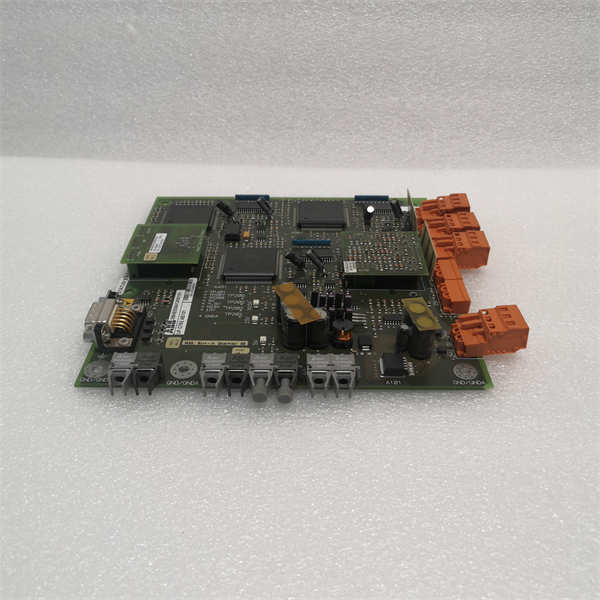

UFC762AE101 3BHE006412R0101 ABB

技术规格

产品型号:UFC762AE101 3BHE006412R0101

制造商:ABB

产品类型:控制主板/频率I/O板

输入类型:频率信号输入，数字量输入，模拟量输入(具体取决于配置)

输出类型:频率信号输出，数字量输出，模拟量输出(具体取决于配置)

通信接口:常见于支持串行通信(如RS-232/485)或现场总线协议(如CAN)

电气隔离:高度隔离，确保信号完整性和系统安全

处理器:高性能工业级微控制器/DSP(具体型号保密)

工作温度:0°C至+70°C(32°F至+158°F)

存储温度:-40°C至+85°C(-40°F至+185°F)

相对湿度:5%至95%(非冷凝)

安装方式:插槽式安装，通常集成在特定控制柜或机架中

诊断功能:板载LED指示灯，提供运行状态和故障诊断信息

主要特点和优势

ABB UFC762AE101模块以其卓越的性能和灵活性，在工业自动化领域提供了显著的特点和优势：

多功能集成：UFC762AE101并非单一功能的模块，它集成了频率I/O、控制逻辑和通信接口等多种功能于一体。这种高度集成化的设计简化了系统架构，减少了所需的硬件组件数量，从而降低了布线复杂性、安装成本和潜在的故障点。无论是作为变频器的心脏，还是励磁系统的核心控制单元，3BHE006412R0101都能提供强大的处理能力。

精确的频率控制与测量：该模块专门针对频率信号的处理进行了优化，能够高精度地测量输入频率，并生成稳定、准确的频率输出。这对于需要精确速度控制、同步操作或频率调节的应用（如涡轮机械控制、电机驱动）至关重要，确保了系统运行的精度和效率。

强大的实时处理能力：UFC762AE101内置高性能工业级处理器和先进的数字信号处理（DSP）算法，使其能够以极快的速度处理复杂的计算和控制任务。这种实时响应能力确保了系统在动态变化的环境中也能快速、准确地做出决策，从而提升了整个工业过程的响应速度和控制质量。

高可靠性和抗干扰设计：模块采用高质量的电子元器件和坚固的电路设计，并具备出色的电磁兼容性（EMC）和电磁干扰（EMI）防护能力。这使得3BHE006412R0101能够在电磁噪声大、温度波动剧烈等恶劣的工业环境中长期稳定运行，极大地提高了系统的可靠性和可用性。

灵活的系统集成与可编程性：UFC762AE101支持多种工业通信协议，便于与ABB的其他控制系统（如DCS、PLC）、SCADA系统或上位机进行无缝集成。同时，其可编程性允许用户根据特定的应用需求灵活配置输入/输出逻辑、控制算法和参数，实现高度定制化的解决方案，满足不同行业和工艺的独特要求。

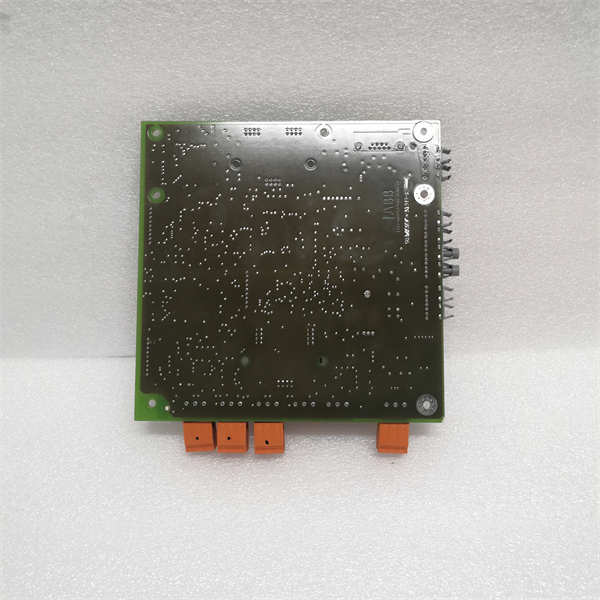

UFC762AE101 3BHE006412R0101 ABB

应用领域

ABB UFC762AE101模块凭借其在频率处理和控制方面的强大能力，广泛应用于对精度和可靠性要求极高的各种工业自动化和电力控制场景。在变频器驱动系统中，它作为关键的控制板，能够精确调节电机的转速和转矩，从而实现对泵、风机、压缩机等设备的节能运行和优化控制，广泛应用于冶金、化工、电力和水处理等行业。

该模块也是发电机励磁系统的核心组件，用于实时监测和精确控制发电机的励磁电流和电压，确保发电机在各种负载条件下都能稳定、高效地运行，是电网稳定性的重要保障。在过程控制领域，UFC762AE101可用于需要精确频率信号输入和输出的环节，例如流量计的频率信号采集、调速泵的频率控制，以及其他依赖精确速度或周期性信号进行控制的工业过程。

此外，3BHE006412R0101也适用于机器人与自动化设备的运动控制，提供高精度的电机驱动控制，确保机器人在复杂任务中的精准定位和流畅操作。在能源管理和可再生能源领域，例如风力发电和太阳能逆变器中，它可能用于监测和控制电能转换过程中的频率和同步，以优化电力输出并保证并网质量。其高可靠性和稳定性使其成为这些关键应用中不可或缺的组成部分。

安装与维护

安装前准备：在安装ABB UFC762AE101模块之前，务必仔细阅读ABB提供的所有相关系统手册、安装指南和安全说明，确保对模块的物理和电气特性有充分理解。所有安装工作必须在断电情况下进行，并严格遵守所有适用的电气安全规范和当地法规，以避免人身伤害或设备损坏。在将3BHE006412R0101模块从包装中取出后，应检查其是否有任何物理损伤，并确保安装位置（通常是特定的控制柜或机架插槽）满足模块的环境要求，如温度、湿度、振动和电磁兼容性，并留出足够的散热空间。将模块小心地插入相应的插槽中，确保其与背板连接器完全对齐并牢固锁定。最后，按照接线图正确连接所有输入（如频率信号）、输出（如控制信号）和通信线路，确保所有接线牢固可靠，并进行正确的接地。

维护建议：为确保ABB UFC762AE101的长期可靠运行和最佳性能，建议定期进行预防性维护。定期目视检查模块外部，清除任何积聚的灰尘和污垢，并检查所有连接端子是否紧固，确保没有松动或腐蚀。确保控制柜内部清洁且通风良好，以防止模块因过热而影响性能或寿命。利用ABB的工程组态软件（如800xA或Drive Composer），定期检查UFC762AE101模块的诊断状态、错误日志和各输入输出信号的状态，以便及时发现并解决潜在的通信或功能问题。观察模块上的LED状态指示灯，它们通常能提供快速的运行状态和故障指示。在进行任何维护或更换操作（包括模块的热插拔能力，如果支持）时，务必遵循严格的安全程序，并在必要时断开相关电源，确保操作由经过ABB培训的专业人员执行。更换模块后，应进行适当的功能测试以验证其控制和通信功能的正常运作。

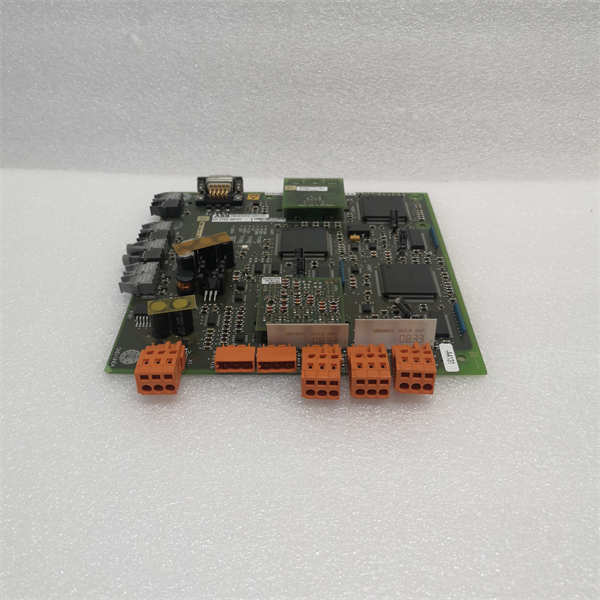

UFC762AE101 3BHE006412R0101 ABB

产品保障

ABB对UFC762AE101 3BHE006412R0101控制主板提供全面的产品保障，这充分体现了我们对产品质量和客户满意度的坚定承诺。
