UAC389AE02 HIEE300888R0002 ABB 通用控制单元 (GCU) / 处理器单元 / 控制板卡

Description

ABB UAC389AE02 HIEE300888R0002是一款由全球电力和自动化技术领导者ABB生产的通用控制单元(GCU)或处理器单元。该模块是ABB 800xA分布式控制系统(DCS)的核心组件，旨在提供高性能、高可靠性的控制功能，满足严苛工业应用的需求。

作为800xA系统的关键大脑，UAC389AE02负责执行控制逻辑、数据处理、事件管理和系统通信。它集成了高性能处理器和大容量内存，能够处理复杂的自动化任务，确保控制系统在各种工业环境中长期稳定运行，是构建现代化、高效、安全的工业自动化解决方案不可或缺的核心模块。

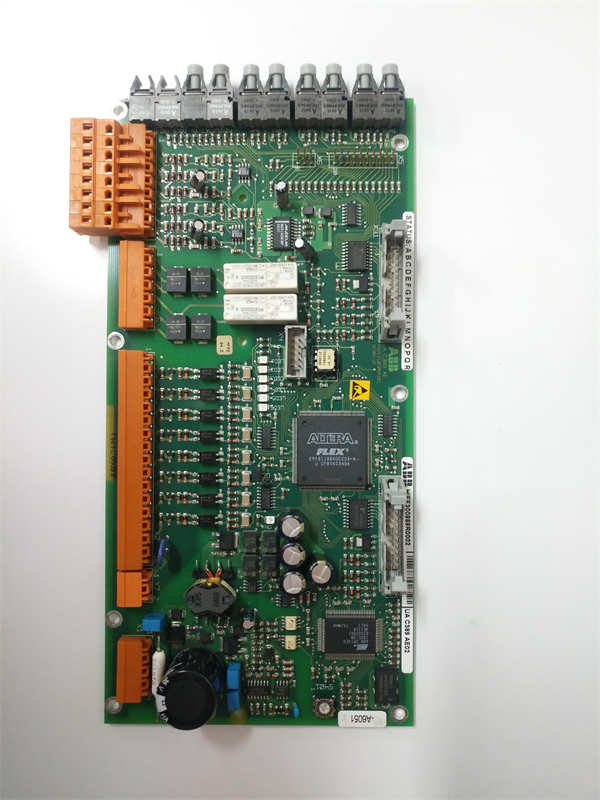

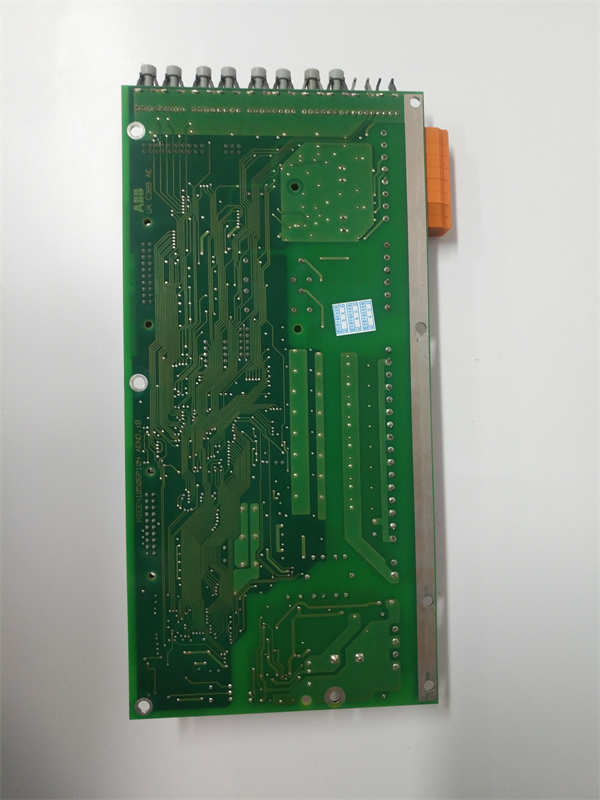

UAC389AE02 HIEE300888R0002 ABB

技术规格

产品型号:UAC389AE02 HIEE300888R0002

制造商:霍尼韦尔(Honeywell)

产品类型:通用控制单元(GCU)/处理器单元/控制板卡

兼容系统:ABB 800xA DCS系统,AC 800M控制器系列(如PM861/PM864/PM865/PM866,PM891)

处理器:双核32位RISC处理器

内存:1 GB DDR3 RAM

存储:8 GB Flash

I/O接口:多种I/O接口，如模拟量输入/输出、数字量输入/输出、串行端口、以太网等(具体数量和类型取决于系统配置)

通信:内置冗余以太网通道；内置RS-232C通道；支持PROFIBUS DP/PA,DeviceNet,Modbus,FOUNDATION Fieldbus等协议(通过CEX-Bus接口扩展)

冗余支持:CPU冗余(通过PM861/PM864/PM865/PM866,PM891等控制器实现)；内置冗余以太网

安全完整性等级:AC 800M高安全完整性等级2认证(使用PM865/SM810/SM811)；AC 800M高安全完整性等级3认证(使用PM865/SM811)

电源供电:24V DC(行业标准电源电压)

诊断功能:每个单元/通道均有LED指示灯，便于快速故障排除

电池备份:内置电池备份内存(PM891除外)；支持外部电池备份

防护等级:IP20(无需额外外壳)

工作温度:-20°C至+60°C

存储温度:-40°C至+85°C

湿度:5%至95%RH(非冷凝)

安装方式:标准DIN导轨安装，独特的滑锁机制方便安装/拆卸

主要特点和优势

ABB UAC389AE02 HIEE300888R0002通用控制单元作为ABB 800xA DCS系统的核心处理器，具备多项关键特点和显著优势。

首先，它提供了卓越的性能和强大的处理能力。UAC389AE02搭载双核32位RISC处理器，配备1 GB DDR3 RAM和8 GB闪存，能够满足最严苛的工业应用需求，确保复杂的控制逻辑、数据处理和系统管理得以高效执行，从而实现对生产过程的精准控制和优化。其次，该模块设计考虑了高可靠性和系统可用性。它支持CPU冗余配置，并且内置冗余以太网通道，最大限度地减少了单点故障的风险，确保系统在关键操作中能够不间断运行。其严格的质量控制和坚固耐用的工业级设计，使其能够在-20°C至+60°C的宽泛温度范围内稳定运行，并满足IP20防护等级，确保了在各种工业环境中的长期可靠性。

UAC389AE02还具备强大的可扩展性和灵活的通信能力。它支持通过CEX-Bus扩展I/O模块和通信接口，以满足不同应用的需求。内置的RS-232C通道和冗余以太网接口，以及对多种工业通信协议的支持，使得UAC389AE02能够轻松集成到大型、复杂的自动化系统中，实现与其他设备的无缝连接。其易用性也体现在快速简便的故障排除功能上，每个单元和通道都配备LED指示灯，方便用户快速识别问题。此外，该模块支持电池备份，保障了在电源中断情况下系统数据的完整性。这些特点共同使得UAC389AE02成为构建高性能、高可靠性、高可用性的工业自动化系统的理想选择。

应用领域

ABB UAC389AE02 HIEE300888R0002通用控制单元主要应用于各种规模和复杂度的工业过程控制和自动化系统，尤其是ABB 800xA DCS系统所覆盖的领域。

过程控制系统(DCS)：在炼油、化工、制药、食品饮料、电力生成、水处理、纸浆与造纸、采矿和金属等过程工业中，UAC389AE02作为DCS的核心控制器，用于管理和执行复杂的控制策略，实现对整个生产过程的实时监控、优化和协调。

基础设施自动化：在大型基础设施项目，如水务、交通、楼宇自动化等领域，用于集成和控制各种子系统，实现高效的资源管理和运营。

工业自动化和制造：在汽车、电子、机械制造等行业的自动化生产线和工厂中，用于控制机器人、装配线、数控机床等设备，提升生产效率和产品质量。

安全仪表系统(SIS)：虽然本身不直接是安全模块，但其作为高性能控制器，可以集成到AC 800M HI(High Integrity)系统中，用于执行安全相关控制功能，满足SIL2和SIL3等高安全完整性等级要求。

能源管理和优化：在能源密集型行业中，用于采集和处理大量的能源数据，实现能源消耗的优化和能效管理。

安装与维护

安装前准备：在安装ABB UAC389AE02(HIEE300888R0002)模块之前，必须确保所有相关设备的电源已完全断开，并严格执行锁定/挂牌（LOTO）安全程序，以防止意外触电或设备损坏。请详细查阅ABB为AC 800M控制器硬件（包括UAC389AE02）提供的官方安装手册和产品指南（例如”AC 800M Controller Hardware:Product Guide”），了解具体的安装步骤、电气连接图和所有安全注意事项。由于该模块包含敏感电子元件，务必采取严格的防静电（ESD）措施，例如佩戴防静电腕带并在防静电工作台上操作，以防止静电放电造成损害。确保安装环境清洁、干燥，并符合模块的工作温度（-20°C至+60°C）和湿度要求，同时具备良好的通风散热条件。将UAC389AE02模块稳固地安装到标准DIN导轨上，并确保其独特的滑锁机制正确就位，以便于安装和拆卸。仔细检查并连接所有相关的电源线、I/O接口线和以太网通信线缆，确保接线正确、牢固，无松动或损坏。

维护建议：为了确保ABB UAC389AE02模块的长期稳定运行和最佳性能，建议采取以下维护措施。定期进行目视检查，查看模块表面是否有物理损伤、过热迹象（如变色）、灰尘堆积或连接松动。使用干燥、柔软的刷子或压缩空气轻轻清除模块表面的灰尘和污染物，但避免使用湿布或任何溶剂。确保控制柜内部的通风散热系统正常工作，保持环境温度和湿度在允许范围内，防止模块因过热或潮湿而损坏。定期检查模块上的LED状态指示灯，它们通常会提供电源状态、通信状态和故障诊断信息，异常指示灯应及时报告并结合800xA系统的诊断工具进行排查。如果系统采用CPU冗余配置，应定期检查两个UAC389AE02模块的健康状况和同步状态，确保冗余功能正常。根据ABB的建议，定期检查并更新800xA系统和UAC389AE02模块的固件和相关软件，以获取最新的功能改进、性能优化和安全补丁。定期备份系统配置和应用程序数据，以便在模块更换或系统故障时能够快速恢复。如果UAC389AE02出现故障或异常，切勿尝试未经授权的维修，应立即联系ABB认证的技术服务人员或授权服务中心进行诊断和维修。

产品保障

ABB作为全球工业自动化领域的领导者，对其UAC389AE02 HIEE300888R0002通用控制单元提供坚实的产品保障。
