ABB TU890 3BSC690075R1 是一款专为ABB S800 I/O系统设计的模块终端单元（MTU），其核心功能在于为本安（Intrinsic Safety,IS）应用提供安全、可靠的现场接线接口。在石油天然气、化工、制药等存在易燃易爆气体或粉尘的危险区域，TU890模块是连接PFC（过程现场控制器）与现场仪表（如传感器、变送器、执行器）的关键桥梁。它内置本安保护电路，能够有效限制从控制系统流向危险区域的能量，从而防止可能引发爆炸的火花或热效应。
ABB TU890作为无源单元，不仅提供现场信号和过程电源的连接点，还集成了模块总线（ModuleBus）的一部分，负责将数据和电源分配给其上安装的I/O模块，并向下游的MTU传递。它具备27个蓝色接线端子，用于连接本安型现场信号，并支持DIN导轨安装和机械键控功能，确保只能插入兼容的本安型I/O模块，进一步提升了系统的安全性和易用性。凭借其坚固的设计和对国际安全标准的严格遵循，ABB TU890是构建安全、高效、可靠过程控制系统的理想选择。

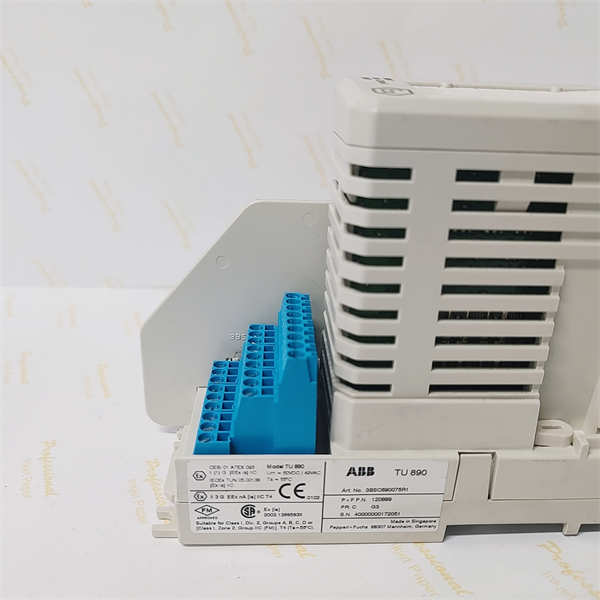

TU890 3BSC690075R1 ABB
技术规格
产品型号:TU890 3BSC690075R1
制造商:ABB
产品类型:模块终端单元(MTU)
系列:ABB S800 I/O
用途:本安(Intrinsic Safety)应用接口
兼容I/O模块:AI890,AI893,AI895,AO890,AO895,DI890,DO890
通道数量:8个(支持兼容的8通道I/O模块)
过程连接:27个蓝色接线端子(用于本安现场信号)
最大通道电流:2 A
最大额定电压:50 V(受限于所连接的I/O模块的认证值)
接线能力:过程连接器：0.2-4 mm²(实心线)/0.2-2.5 mm²(绞合线)，24-12 AWG
电源连接器：0.25-2.5 mm²，24-14 AWG
绝缘耐压:500 V a.c.
安装方式:DIN导轨安装，带锁定装置
机械键控:是(防止插入不兼容模块)
工作温度:0°C至+55°C(垂直安装时最高+40°C)
存储温度:-40°C至+70°C
相对湿度:5%至95%，非冷凝
防护等级:IP20(根据IEC 60529)
EMC:EN 61000-6-4,EN 61000-6-2
电气安全:EN 61010-1,EN 61010-2-201
危险场所认证:ATEX/IECEx Zone 2接口到Zone 0，cFMus C1,Div 2/Zone 2接口到C1,C2,C3 Div 1/Zone 0
海事认证:ABS,BV,DNV-GL,LR
主要特点和优势
ABB TU890(3BSC690075R1)模块终端单元作为ABB S800 I/O系统中的关键组件，具备一系列针对本安应用量身定制的特点和优势，确保了工业控制系统在危险环境中的安全性和可靠性。
本安（Intrinsic Safety）接口：TU890的核心优势在于其专为本安应用设计。它内置了安全栅功能，能够限制从控制系统到危险区域的能量，防止火花和过热，从而安全地连接位于Zone 0、Zone 1等爆炸性环境中的本安型现场仪表。这显著简化了系统设计，无需额外的外部安全栅，降低了成本和安装复杂性。
安全且精确的信号连接：TU890通过其27个蓝色接线端子提供清晰、安全的现场信号连接。它确保了来自危险区域的传感器和来自安全区域的I/O模块之间的电气隔离和信号完整性，有助于防止地回路和电磁干扰，从而保障数据采集和控制的准确性。
与本安型I/O模块的无缝集成：TU890与ABB S800 I/O系列中的本安型模块（如AI890,AI893,AI895,AO890,AO895,DI890,DO890）完美兼容。其机械键控功能有效防止了错误模块的插入，进一步提升了系统组态的安全性。
模块总线分发与地址生成：作为S800 I/O系统中的无源单元，TU890负责将模块总线（ModuleBus）的信号和电源分配给所安装的I/O模块。它还通过移位输出位置信号来为I/O模块生成正确的地址，确保了模块在系统中的正确识别和通信。
紧凑与坚固的工业设计：TU890采用紧凑的模块化设计，易于DIN导轨安装，节省了控制柜空间。其IP20防护等级和宽泛的工作温度范围（0°C至+55°C）使其能够承受恶劣的工业环境，确保长期稳定的运行。多种国际认证（如ATEX、IECEx、cFMus、CE、海事认证）进一步验证了其在质量和安全方面的卓越标准。

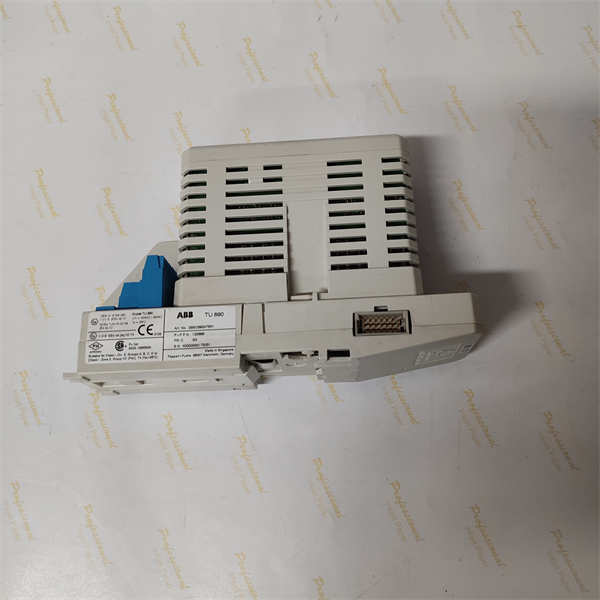

TU890 3BSC690075R1 ABB
应用领域
ABB TU890(3BSC690075R1)模块终端单元凭借其本安特性和与ABB S800 I/O系统的无缝集成能力，广泛应用于需要将自动化控制系统安全地连接到危险区域的各类工业生产和过程控制场景。
在石油天然气行业中，从油气井口、管道泵站，到炼油厂和化工厂的生产装置，TU890是连接位于Zone 0、Zone 1等危险区域的各类本安型仪表（如压力变送器、温度传感器、流量计、液位计、本安型阀门定位器等）的关键桥梁。它确保了在易燃易爆环境中对过程变量的精确监测和安全控制，防止因电气火花引发的爆炸事故，对保障人员和设备安全至关重要。
在化工和石化行业，特别是在生产易燃、易爆或有毒化学品的工厂，TU890被用于危险区域的反应釜、储罐、精馏塔和输送管道中，安全地集成测量和控制设备。它有助于工厂遵守严格的安全法规，确保生产过程的稳定性和连续性。
在制药和生物技术行业中，一些生产环节涉及易燃溶剂或粉尘，可能构成危险区域。TU890在这些区域内连接传感器和执行器，确保生产过程的精确控制和符合GMP（良好生产规范）的安全要求。
此外，TU890也适用于电力发电厂（特别是燃料处理区）、造纸和纸浆工业（涉及易燃化学品或粉尘的区域），以及任何其他需要将自动化系统安全扩展到具有潜在爆炸风险环境的应用中。
相关产品
ABB TU890(3BSC690075R1)模块终端单元是ABB S800 I/O系统中的一个关键组件，它通常与以下相关产品和系统组件协同工作，以构建完整的工业自动化和过程控制解决方案：
ABB S800 I/O本安型I/O模块:TU890专门用于安装S800 I/O系列中的本安型模块，例如：
AI890,AI893,AI895:本安模拟量输入模块
AO890,AO895:本安模拟量输出模块
DI890:本安数字量输入模块
DO890:本安数字量输出模块
ABB AC 800M系列控制器:例如PM851A,PM856A,PM861A,PM866A,PM891等，这些是ABB控制系统的核心，负责执行控制逻辑，并通过模块总线与S800 I/O系统通信。
ABB S800 I/O通信接口模块(CIx系列):S800 I/O系统通过通信接口模块（如CI854A,CI867等）与控制器进行现场总线通信。
ABB S800 I/O机架和导轨:TU890通过DIN导轨安装在S800 I/O机架上。
ABB System 800xA软件:这是ABB的集成操作和工程环境，用于组态、编程、诊断、操作和管理包括TU890在内的所有系统组件。
本安认证的现场仪表:各种符合本安标准的传感器（如压力变送器、温度传感器、流量计、液位计）、执行器（如本安型阀门定位器、电磁阀）等，通过安全栅或TU890直接连接。
系统电源模块:为整个S800 I/O机架和模块提供稳定电源。
TU890 3BSC690075R1 ABB
安装与维护
安装前准备：在安装ABB TU890(3BSC690075R1)模块终端单元之前，请务必详细阅读ABB S800 I/O系统手册和TU890模块的特定技术文档。确保安装环境符合模块的工作温度（0°C至+55°C）和湿度要求。TU890是本安型MTU，因此在危险区域进行安装时，必须严格遵守所有适用的电气规范、本安接线指南（例如IEC 60079系列标准）以及当地法规，确保所有本安回路的完整性和正确性。在进行任何电气连接之前，必须完全切断系统主电源和控制电源，并遵循所有相关的电气安全规范和标准，以防触电或设备损坏。TU890模块应牢固地安装在DIN导轨上，确保机械固定和电气接触良好。连接现场仪表线缆时，请仔细核对极性、线缆类型和屏蔽要求，确保接地良好，以维持本安回路的完整性和信号质量。
维护建议：为确保ABB TU890模块的长期稳定运行和系统安全性，建议定期进行预防性维护。这包括：定期检查模块及所有连接电缆是否有物理损伤、绝缘老化、腐蚀或松动，特别是现场接线端子。保持控制柜内部清洁，避免灰尘和湿气积聚，确保良好的通风散热。TU890自身没有运行指示灯，其状态通常由其上安装的I/O模块的诊断LED指示灯反映。因此，需要定期通过System 800xA或相关诊断工具监控I/O模块和回路的状态。由于TU890位于本安回路中，任何涉及其连接的维护工作都必须在遵守本安操作规程的前提下进行，包括“带电作业许可”等。任何故障诊断和维修工作应由经过ABB认证的专业技术人员进行，切勿在不熟悉操作或未遵守安全规程的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。
产品保障
我们对ABB TU890(3BSC690075R1)模块终端单元提供全面的产品保障，旨在为客户提供卓越的价值和安心的使用体验。
