Triplex 9100 | ICS 安全系统平台 | 老旧 SIS 维保与替换指南

Description

关键技术规格（基于历史资料）

o产品型号: ICS Triplex 9100
o制造商: ICS Triplex（1990s–2000s），后并入 Invensys，现属 Schneider Electric
o系统架构: 三重化冗余（TMR）——三个独立处理通道并行运行，硬件级表决
o典型配置: 主机架支持多个 I/O 模块、主处理器卡、通信卡和电源模块
oI/O 类型: 支持数字量（DI/DO）、模拟量（AI/AO）及专用功能模块（如脉冲计数）
o通信接口: RS-232/485（用于编程）、专有总线连接远程 I/O
o编程环境: Triplex Application Suite（TAS）或早期 TriStation
o安全认证: 符合 IEC 61508 SIL3（当时标准）、API 670、ATEX 等
o安装形式: 19 英寸机柜安装，强制风冷或自然对流

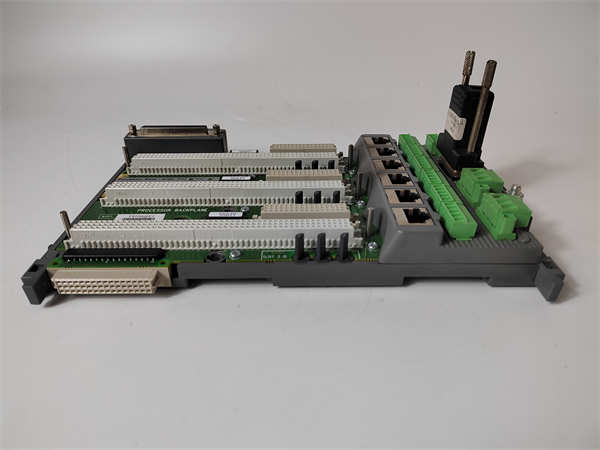

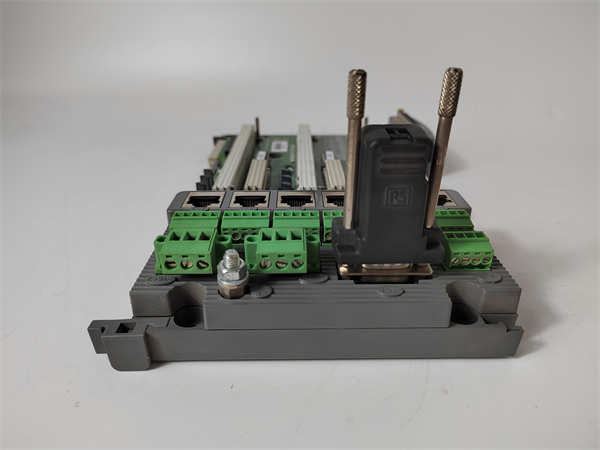

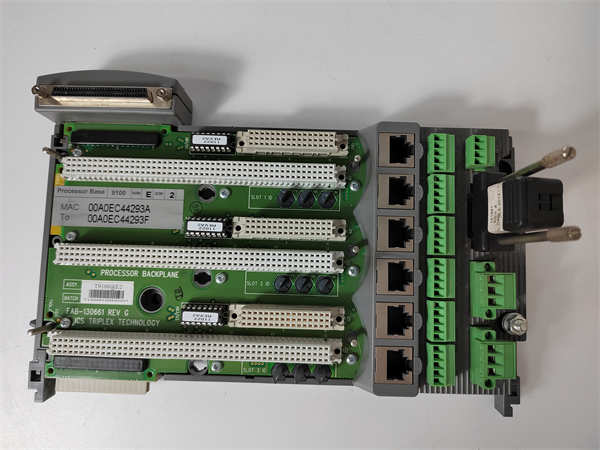

ICS TRIPLEX 9100

系统定位与停机影响

ICS Triplex 9100 曾是石化、海上平台、LNG 工厂等高风险场景中 ESD 和 BMS 系统的主流选择。作为 SIL3 级安全系统的“大脑”，它负责实时监测工艺参数（如压力、液位、火焰信号），并在超限时触发关断逻辑。若主机架或主控卡失效，整个安全功能将丧失，不仅违反过程安全法规（如 OSHA PSM、Seveso III），还可能导致火灾、爆炸或有毒物质泄漏。即使系统具备冗余设计，老旧平台的共因故障（如电源老化、背板腐蚀）风险显著高于现代系统。

可靠性分析与常见故障点

尽管 TMR 架构本身具备高容错能力，但 9100 平台服役年限普遍超过 15–20 年，硬件老化问题突出。常见故障包括：

• 电源模块电容干涸导致输出不稳，引发系统重启
• 背板连接器氧化造成模块识别失败或通信中断
• 风扇轴承磨损（强制风冷型号）导致过热保护
• 主处理器卡电池耗尽，程序丢失
• 编程端口芯片因静电损坏，无法下载或诊断

设计局限性包括：无以太网接口、无远程诊断能力、依赖专用编程电缆、软件运行于 Windows XP 等过时操作系统，存在严重网络安全漏洞。

建议维保措施：

• 定期备份 TAS/TriStation 程序文件
• 检查并更换后备电池（即使未报警）
• 清洁机架内部灰尘，特别是风扇与通风口
• 对关键站点建立完整冷备系统（含程序与硬件）
• 限制 USB/串口访问，防止恶意代码注入

ICS TRIPLEX 9100

生命周期与迁移策略

Schneider Electric 已全面转向 Triconex Tricon V10/V11 平台，并停止对 ICS Triplex 9100 的新件供应与软件更新。继续使用面临三大风险：

1. 合规风险：不符合现代功能安全（IEC 61511:2016）与网络安全（IEC 62443）要求
2. 供应链风险：备件不可持续，故障恢复周期长达数周
3. 运维风险：缺乏熟悉 TAS 编程的工程师，培训成本高

临时维持方案：

• 与 Schneider 认证第三方合作，开展板级维修或固件恢复
• 将非关键安全回路迁移到独立 SIL3 继电器系统以降低依赖
• 实施严格的预防性维护计划，延长剩余寿命

长期迁移路径：
官方推荐升级至 Triconex Tricon 系统（如 3008/3009 控制器 + 3511E/EPI3382 通信 + 36xx I/O）。新平台提供：

• 千兆以太网、OPC UA、IEC 61850 支持
• 更强的诊断与预测性维护能力
• 与 EcoStruxure™ Process Expert 深度集成
• 符合最新 SIL3 与网络安全标准
