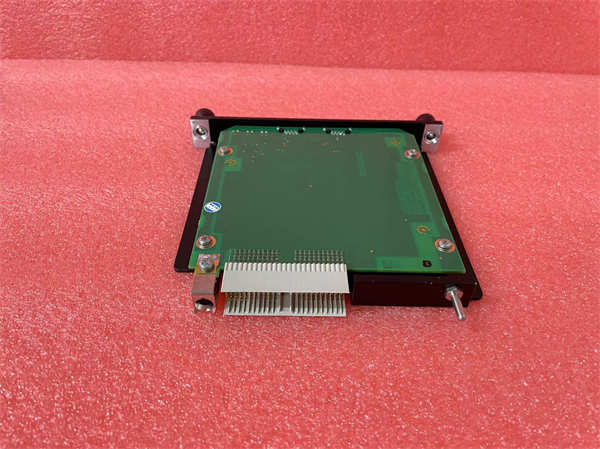

TRICONEX IMSS 4701X I/O总线接口模块 – TMR安全系统远程通信核心！

描述

产品简要说明

TRICONEX IMSS 4701X：这款I/O总线接口模块，是Triconex TMR安全仪表系统（SIS）实现分布式I/O扩展的关键通信桥梁。它通过RS-485串行链路安全地连接主处理器和远程I/O机笼，确保控制指令和现场数据的高速、可靠同步，避免了单点故障的风险。其安全等级：SIL 3，通信类型：串行通信，专为石油天然气、化工等高危行业的紧急停车系统（ESD）和火气系统（F&G）设计。

TRICONEX IMSS 4701X 产品概述

在现代工业自动化领域，特别是对于过程安全要求极高的石化、核能及电力行业，分布式控制和高可靠性缺一不可。TRICONEX IMSS 4701X 模块正是Triconex Tricon CX安全系统满足这一双重挑战的核心组件。作为一款I/O总线接口模块，它的主要职责是充当主控机笼（Main Chassis）与远程I/O扩展机笼（Remote I/O Chassis）之间安全、可靠的通信信道。

TRICONEX IMSS 4701X 模块并非直接处理现场的输入/输出信号，而是管理这些信号数据的传输。它负责接收主处理器（MP）发出的控制指令，并通过串行总线（Serial Bus）传输至远程I/O机笼内的I/O模块，同时将远程I/O模块（如DI 3506X、AI 3721等）采集到的现场状态信息迅速、完整地回传给三个TMR主处理器进行2oo3投票（Two-Out-of-Three Voting）仲裁。这种设计确保了即便是远程通信链路出现故障，系统也能够通过三重冗余（Triple Modular Redundancy, TMR）的机制，自动隔离故障，保持控制系统的连续运行和安全功能完整。

这款 TRICONEX IMSS 4701X 模块的出现，极大地提高了Triconex系统在大型复杂项目中的部署灵活性。在某些应用中，主控室与现场I/O柜的距离虽然不远，但采用光纤（Fiber Optic）又略显多余。在这种短距离、高噪音的工业环境中，TRICONEX IMSS 4701X 基于RS-485的串行通信就展现了其成本和抗干扰的平衡优势。它确保了分散的I/O点能够无缝集成到Tricon CX的统一安全架构（Unified Safety Architecture）中，避免了传统分散式系统所带来的复杂性和维护难题。

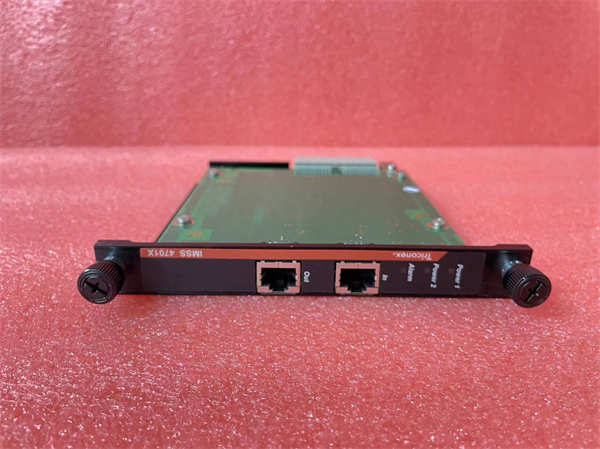

TRICONEX IMSS 4701X

主要特点和优势

可靠的数据同步与通信： TRICONEX IMSS 4701X 模块的核心价值在于它对关键安全数据的高完整性传输（High-Integrity Transmission）。它利用RS-485串行通信技术，专为应对工业现场复杂的电磁环境而优化。在TMR系统中，数据同步至关重要，IMSS 4701X 确保了主处理器与远程I/O之间的数据交换不会因单点故障或通信错误而中断。它通过内置的硬件和软件诊断机制，持续监测通信链路的健康状态，一旦检测到异常，便立即采取措施，确保故障容错（Fault Tolerance）。

分布式架构的灵活实现： 使用 TRICONEX IMSS 4701X，工程师可以轻松地将I/O机笼放置在靠近现场设备的位置，从而显著减少现场布线成本（Field Wiring Cost）和信号衰减（Signal Attenuation）问题。这种远程I/O扩展能力（Remote I/O Extension Capability）对于大型化工装置或长距离管线监测尤为重要。它避免了将数千根电缆拉回中央控制室的繁琐与高昂成本，这对于寻求运维成本优化（OPEX Optimization）的企业来说，无疑是极具吸引力的。

安全性与维护便捷性的统一： 作为Triconex安全系统的一部分，IMSS 4701X 是通过SIL 3认证（Safety Integrity Level 3 Certification）的核心组件。这意味着它在硬件和软件设计上都达到了最高的安全标准。更令人称道的是其在线热插拔（Online Hot-Swap）特性。如果需要更换或维护 TRICONEX IMSS 4701X 模块，操作人员可以在系统不停车、不中断安全功能的前提下完成更换。这种对系统可用性（System Availability）和简化维护的承诺，是Triconex平台在业界能够长期保持领先地位的重要原因。

The TRICONEX IMSS 4701X module stands out as a critical interface in delivering fault-tolerant I/O connectivity for Triconex TMR (Triple Modular Redundancy) safety systems. Its robust design is specifically engineered to handle the rigorous demands of distributed control architectures in harsh industrial environments. The primary technical advantage of the IMSS 4701X is its use of a high-reliability RS-485 serial link to ensure secure and synchronized data flow between the central Main Processor (MP) chassis and remote I/O chassis, making it perfect for applications where the I/O points are clustered but within a manageable distance.

This strategic choice of communication media allows the IMSS 4701X to provide a cost-effective alternative to fiber optic solutions (like the 4703X IMFF) for shorter remote runs, without compromising the overall system integrity or its SIL 3 rating. The inherent redundancy management capabilities mean that the module operates with built-in diagnostics that are transparent to the end-user, proactively identifying and isolating faults in the communication path. This focus on maximizing Mean Time Between Failure (MTBF) and simplifying maintenance through its hot-swap feature makes the TRICONEX IMSS 4701X indispensable for applications demanding continuous, error-free operation.

应用领域

TRICONEX IMSS 4701X 模块的核心应用集中于那些对安全性和连续运行要求极高的分布式控制系统（DCS）和安全仪表系统（SIS）领域。它专门为解决控制室与现场设备I/O分散部署的难题而设计。

在炼油与化工行业，大型装置的I/O点常常分布在数个车间或操作单元，如反应器、蒸馏塔或储罐区。TRICONEX IMSS 4701X 在这种场景下，被安装在主控机笼中，通过串行线缆连接到这些分散的I/O机笼，实现了整个厂区紧急停车系统（ESD, Emergency Shutdown System）或高完整性压力保护系统（HIPPS, High Integrity Pressure Protection System）的统一管理。这样做的好处是显而易见的：减少了大量的铜缆敷设工作量，同时还继承了Triconex系统故障容错的基因。

对于燃气轮机和压缩机组控制，TRICONEX IMSS 4701X 同样至关重要。例如，涡轮机通常需要一个独立的、靠近机组的I/O机柜来采集振动、转速和轴向位移等关键数据。通过 IMSS 4701X 的短距离RS-485连接，这些靠近热源或强电磁干扰源的I/O信号可以被安全地隔离和传输到主处理器，从而避免了长距离传输带来的信号质量下降和干扰问题，确保了超速保护（Overspeed Protection）等关键安全功能的实时性与准确性。简而言之，任何需要将TMR系统的安全处理能力扩展到现场分布式I/O点的应用，都离不开 TRICONEX IMSS 4701X 提供的可靠通信基础。

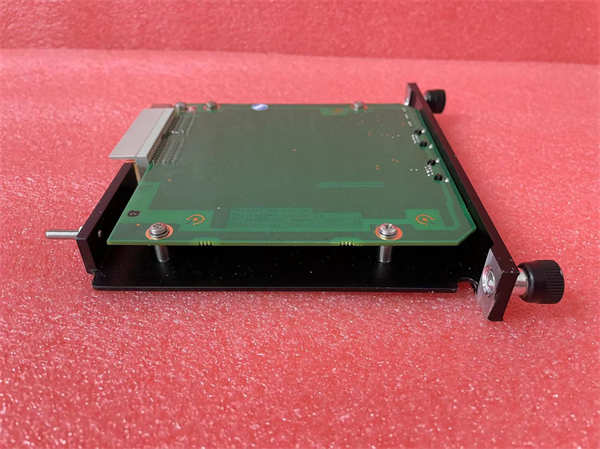

TRICONEX IMSS 4701X

相关产品

TRICONEX IMSS 4701X 作为I/O总线接口模块，通常与以下同系列或配套产品一同使用：

TRICONEX IMFF 4703X：IMSS 4701X 的光纤通信版本。它提供更远的通信距离（高达20公里），适用于跨越广阔地理区域的分布式I/O应用。

TRICONEX 3009：Tricon CX系列主处理器（MP）模块，是安全逻辑运算的核心，IMSS 4701X 必须与其配合使用。

TRICONEX 3506X：高密度数字量输入（DI）模块，是远程I/O机笼中最常见的现场输入模块之一。

TRICONEX 3626X：高密度数字量输出（DO）模块，用于执行安全停车等动作。

TRICONEX 8121X：Tricon CX系列主控机笼（Main Chassis），IMSS 4701X 可以安装在其I/O插槽中。

TRICONEX 8131X：Tricon CX系列I/O扩展机笼（Remote I/O Chassis），IMSS 4701X 通过电缆连接到它，以实现远程I/O的通信。

TRICONEX 4351B：老一代Tricon平台的通信模块，与 IMSS 4701X 所属的Tricon CX平台在架构上有所区别。

安装与维护

安装前准备：在安装 TRICONEX IMSS 4701X 模块之前，作为资深专家，我强烈建议您务必先核查系统整体架构图，确认通信电缆的类型和长度是否严格符合 IMSS 4701X 的RS-485串行通信规范，特别是电缆的总线末端是否正确安装了终端电阻（Termination Resistor），这是保证信号完整性的关键。同时，请确认 IMSS 4701X 模块已正确插入到Tricon CX主控机笼（Chassis）内指定的I/O插槽中，并与背板连接器（Backplane Connector）紧密接触。由于它处理的是关键通信数据，确保所有接线端子的接地（Grounding）和屏蔽（Shielding）措施到位，避免电磁干扰（EMI）影响通信质量，这是顺利启动系统的前提。

维护建议：TRICONEX IMSS 4701X 模块的日常维护相对简单，因为其高可靠性设计已将故障率降到极低。但我们建议利用TriStation等工程软件定期检查模块的诊断指示灯（Diagnostic LEDs）和系统日志（System Log），以捕捉任何潜在的通信错误或冗余路径切换事件。
