TRICONEX 4352AN 混合 I/O 模块 – SIS 系统信号采集与控制一体核心，适配 4210 机架！

描述

TRICONEX  4352AN，是专为 3000/4000 系列安全机架设计的数字量混合 I/O 模块，隶属于 TRICONEX 安全控制家族，核心定位是 “工业安全系统的信号采集与执行一体化中枢”。在工业自动化体系中，它主要承担两大核心职责：一是作为数字输入单元，采集现场传感器（如压力开关、紧急停车按钮）的干 / 湿接点信号（24VDC），通过 4210 背板总线传输至 3625C1 控制器；二是作为数字输出单元，接收 3625C1 下发的控制指令（如 “停机”“报警”），驱动现场执行器（如阀门、报警灯）动作，实现 “采集 – 决策 – 执行” 的完整安全联锁链路。​

不同于单一功能的输入或输出模块，4352AN的 16 入 16 出混合设计，能在同一模块上完成设备某一区域的信号采集与控制，减少模块数量与机架空间占用。在石油化工的反应釜 SIS 系统中，一套4352AN可同时采集反应釜的 8 个压力开关信号、8 个温度开关信号，再输出 8 路阀门控制指令、8 路报警信号，通过 4210 总线与 3625C1 协同，避免跨模块数据传输延迟，是中小型 SIS 系统 I/O 集成的高效选择。​

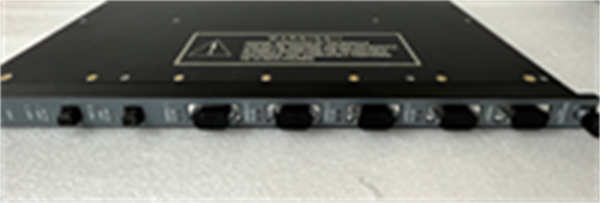

4352AN TRICONEX

主要特点和优势​

16 入 16 出混合 I/O 设计：4352AN集成 16 路数字输入通道与 16 路数字输出通道，输入支持 24VDC 干 / 湿接点信号（输入电流≤10mA），输出支持 24VDC 继电器输出（每路输出电流≤2A）。在化工车间的泵组 SIS 中，16 路输入可采集泵组的 “运行状态”“过载信号”“紧急停车按钮” 等 16 个数字信号，16 路输出可驱动泵组的 “启停控制”“故障报警灯”“阀门开关” 等 16 个执行器，无需分别安装输入模块与输出模块，减少 50% 的机架插槽占用，降低系统复杂度与成本。​

高等级安全认证与冗余适配：通过 SIL 3（Safety Integrity Level 3）认证，符合 IEC 61508、IEC 61511 标准，输入通道支持双通道冗余配置 —— 将两路输入接同一传感器，通过 4210 总线传输至 3625C1 进行 “2 取 2” 表决，避免单点传感器故障导致的信号误判。在核电的辅助泵组 SIS 中，4352AN的两路输入采集同一压力开关信号，若一路输入因电磁干扰出现信号丢失，另一路仍能正常传输，确保 3625C1 不会误发停机指令，保障泵组稳定运行。​

多重安全保护机制：输入通道内置过压保护（允许输入电压≤32VDC），避免现场传感器线缆短路导致的模块损坏；输出通道内置过流保护（每路最大输出电流 2A），若执行器短路，4352AN会立即切断该路输出，不影响其他通道。在炼油厂的阀门控制中，若某路输出驱动的阀门线圈短路，4352AN的过流保护会在 5ms 内切断输出，防止模块烧毁，同时通过 4210 总线上报 “输出短路” 故障，运维人员可精准定位故障阀门，减少排查时间。​

宽环境适应与抗干扰：工作温度覆盖 – 40°C 至 70°C，防护等级达 IP20（配合机架控制柜抵御粉尘、潮湿），电磁兼容等级符合 EN 61000-6-2 标准，能抵御工业现场的电磁辐射、浪涌冲击。在北方冬季的露天泵站 SIS 中，4352AN能在 – 35°C 低温下稳定采集泵组状态信号；在南方湿热的造纸厂车间，即使环境湿度达 90%（非冷凝），输出通道的继电器也不会出现触点氧化，确保阀门控制指令可靠执行。​

无缝适配 TRICONEX 系统：完美兼容 3000/4000 系列机架与 4210 背板总线，通过 4210 获取 3721C 提供的 24VDC 冗余电源，无需额外供电；支持 TRICONEX Control Studio 软件配置，可通过软件设置输入通道的滤波时间（1ms-100ms）、输出通道的动作延迟（0ms-50ms），适配不同响应速度的现场设备。在 SIS 系统升级时，4352AN可直接插入原有 4210 所在机架，自动被 4210 识别并分配总线地址，无需重新部署系统，大幅降低升级难度。​

The 4352AN stands out as a versatile I/O solution for TRICONEX safety systems, combining 16 digital inputs and 16 digital outputs in a single module to streamline safety interlock loops. Its SIL 3 certification and redundant input capability make it ideal for high-risk applications like petrochemical reactors and nuclear auxiliary systems, where reliable signal acquisition and control are critical.​

A key advantage of the 4352AN is its seamless integration with the TRICONEX ecosystem—compatible with 3000/4000 racks, the 4210 backplane bus, and 3721C power modules. This compatibility eliminates integration complexity, while built-in overvoltage and overcurrent protection safeguards against electrical faults. With a wide operating temperature range (-40°C to 70°C) and robust EMC performance, the 4352AN ensures consistent operation in harsh industrial environments, making it a cost-effective choice for compact, safety-critical I/O deployments.​

4352AN 技术规格​

​

​

应用领域​

在石油化工的反应釜 SIS 系统中，4352AN是 “采集 – 执行” 一体化核心。某化工厂的聚合反应釜 SIS，通过4352AN的 16 路输入采集釜内 8 个压力开关、8 个温度开关信号，信号经 4210 总线传输至 3625C1；当检测到 “压力＞1.2MPa 且温度＞350°C” 时，3625C1 通过 4210 总线向4352AN下发指令，其 16 路输出立即驱动 8 个进料阀关闭、8 个报警灯亮起，整个链路延迟＜10ms，避免反应釜超压爆炸，保障车间安全。​

核电领域的常规岛辅助泵组 SIS 中，4352AN保障信号可靠传输。在 AP1000 核电机组的常规岛，4352AN的 16 路输入采集 4 台辅助泵的 “运行状态”“过载保护”“轴承温度高” 信号（每台泵 4 个信号），输入通道采用双通道冗余配置；16 路输出驱动 4 台泵的 “启停控制”“故障报警”“备用泵切换” 信号。通过 4210 总线与 3625C1 协同，即使某路输入因电磁干扰失效，冗余通道仍能正常工作，确保泵组不会误停机，保障常规岛冷却系统稳定。​

化工园区的小型装置 ESD 系统中，4352AN的集成优势凸显。某园区的小型储罐区 ESD，仅需 1 台4352AN即可覆盖所有 I/O 需求：16 路输入采集 10 个紧急停车按钮、6 个液位开关信号；16 路输出驱动 8 个储罐进料阀、6 个报警灯、2 个消防泵。通过 4210 总线与 3625C1 连接，无需额外安装输入 / 输出模块，节省机架空间 50%，同时降低系统采购成本，适合中小型装置的紧凑 SIS 部署。​

相关产品​

1. TRICONEX 4210：机架接口模块，与4352AN构成 “SIS I/O – 总线” 核心组合 ——4210为4352AN提供背板总线通信与 24VDC 电源（来自 3721C），4352AN的采集信号与执行指令通过4210传输，是模块协同的关键桥梁。​
2. TRICONEX 3721C：高阶冗余电源模块，通过4210为4352AN供电 ——3721C的 24VDC 冗余电源经4210分配至4352AN，确保4352AN在单路电源故障时仍能正常工作，保障 I/O 不中断。​
3. TRICONEX 3625C1：高阶安全控制器，4352AN是其 “前端采集与执行单元”——4352AN采集的现场信号经 4210 传输至3625C1，3625C1的控制指令经 4210 下发至4352AN，形成 “采集 – 决策 – 执行” 闭环。​
4. TRICONEX 3501TN2：纯数字输入模块，与4352AN互补 —— 当 SIS 系统需超 16 路输入时，3501TN2可补充采集数字信号，通过 4210 与4352AN、3625C1 协同，适配多测点场景。​
5. TRICONEX 3000 系列机架：4352AN的安装载体，机架内专用插槽与4352AN尺寸匹配，4352AN与 4210、3721C 共同安装于机架，构成完整的 SIS 硬件体系。​
6. 现场执行器（阀门 / 报警灯）：4352AN的输出负载 ——4352AN的继电器输出驱动阀门关闭、报警灯亮起，实现安全联锁的最终执行，是4352AN功能落地的关键组件。​

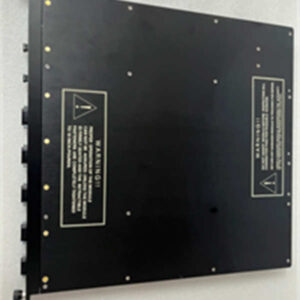

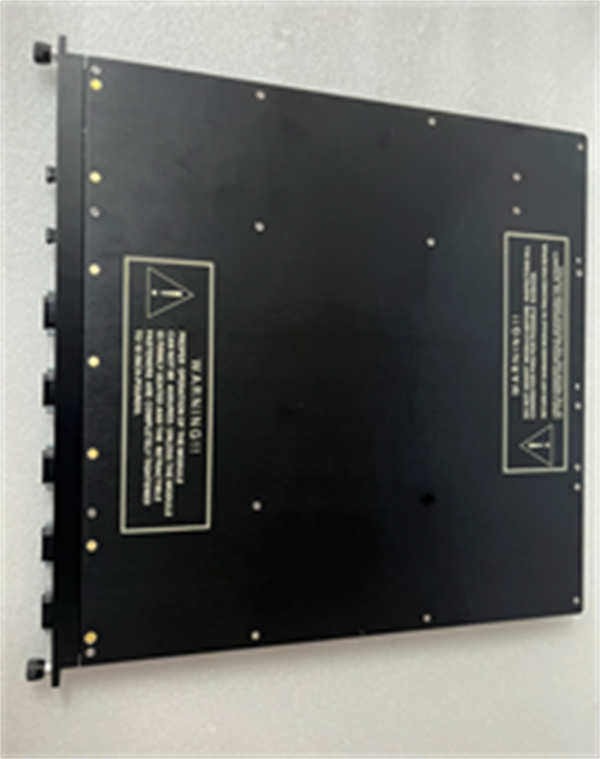

4352AN TRICONEX

安装与维护​

安装前准备：安装4352AN前，确认 3000/4000 机架的插槽（需适配 4210 总线）无氧化、触点无变形，通过 4210 确认 3721C 电源输出稳定（24VDC±5%）。检查现场传感器 / 执行器的信号类型（24VDC 干 / 湿接点）与4352AN输入 / 输出要求匹配，准备 0.75mm² 铜芯屏蔽线连接 I/O 端子；安装时将4352AN沿导轨推入插槽，确保与 4210 总线接口紧密接触，区分 “输入端子” 与 “输出端子”，避免接反导致模块故障。​

维护建议：每周查看4352AN状态指示灯，输入 / 输出绿灯常亮为正常，红灯 / 橙灯亮需排查对应通道（如红灯亮表示输入过压）；每季度用信号模拟器测试输入通道（模拟 24VDC 信号）、用负载电阻测试输出通道（检测继电器动作），确保 I/O 功能正常；若4352AN故障，先检查 4210 总线与电源，再联系技术支持 —— 内部继电器与电路精密，勿自行拆解，以免损坏模块。
