TRICONEX 4210 机架接口模块 – SIS 系统总线中枢，保障 3721C/3708E 数据交互！

描述

TRICONEX  4210，是专为 3000/4000 系列安全机架设计的机架接口模块，隶属于 TRICONEX 安全控制家族，核心定位是 “工业安全系统的模块协同中枢”。在工业自动化体系中，它主要承担两大关键职责：一是构建背板总线（Tricon Bus），实现机架内各模块（如3721C冗余电源、3708E通信网关、3625C1控制器）的高速数据交互；二是分配电源，将3721C的 24VDC 冗余电源均匀输送至各模块，确保所有组件按需获能。​

不同于普通机架接口，4210采用高带宽冗余总线设计 —— 即使单条总线链路因电磁干扰出现衰减，备用链路会立即接管，保障数据传输 “零中断”。在石油化工的超大型 SIS 系统中，一套机架需接入 20 个以上模块，4210的 200Mbps 传输速率能同步处理3708E的通信数据与3625C1的逻辑指令，避免总线拥堵导致的响应延迟，是 SIS 系统模块协同的 “关键桥梁”。​

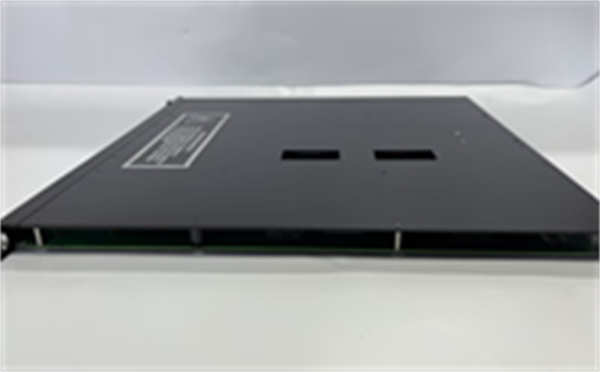

4210 TRICONEX

主要特点和优势​

高带宽冗余背板总线：4210内置两条独立背板总线，每条总线传输速率达 200Mbps，支持 “热备切换”—— 当主总线因工业现场强电磁干扰出现数据丢包时，备用总线会在 5ms 内无缝接管，总线中断时间＜1ms。在核电的反应堆 SIS 中，4210连接3625C1控制器与 4 台3708E网关，主总线传输 “反应堆压力” 等关键数据时，若突发干扰，备用总线能立即续传，确保3708E向 DCS 传输的信号不中断，避免安全联锁延迟。​

多模块适配与灵活扩展：单个4210可支持 25 个 TRICONEX SIS 模块（含控制器、I/O 模块、通信模块），远超普通接口模块的 16 模块上限。在石油化工的炼化厂 SIS 中，一套 3000 系列机架通过4210可同时接入 1 台3625C1、2 台3708E、20 个3501TN2，无需额外增加机架，既节省机柜空间，又减少跨机架通信的复杂度，特别适合超大型 SIS 系统的密集部署需求。​

集成电源分配与保护：4210不仅负责数据交互，还能将3721C的 24VDC 冗余电源分配至各模块，每个电源输出回路均内置过流保护（单路最大承载 5A）。若某台3501TN2模块因线缆短路触发过流，4210会立即切断该模块的电源回路，不影响其他模块供电；故障排除后，手动复位即可恢复供电，避免故障扩散烧毁3721C等核心电源组件。​

宽环境适应与防浪涌：工作温度覆盖 – 40°C 至 70°C，防护等级达 IP20（配合机架控制柜可抵御粉尘、潮湿），同时内置浪涌保护电路（符合 IEC 61000-4-5 标准），能抵御 ±2kV 电源线浪涌、±1kV 信号线浪涌。在北方冬季的露天泵站 SIS 中，4210能在 – 35°C 低温下稳定启动；在南方雷雨季节的化工厂，浪涌保护可避免雷击导致的总线损坏，确保模块间通信与供电稳定。​

兼容与即插即用：4210完美适配 TRICONEX 3000/4000 系列机架，无需改造机架结构即可直接安装；支持模块 “热插拔”，在 SIS 系统不停机的情况下，可更换3708E、3501TN2等模块，4210会自动识别新模块并分配总线地址与电源，无需重新配置系统，大幅降低维护停机时间。​

The 4210 serves as the critical backbone for TRICONEX 3000/4000 series safety racks, enabling high-speed data exchange and reliable power distribution across SIS components. Its redundant 200Mbps backplane buses eliminate single points of failure, ensuring uninterrupted communication between controllers like the 3625C1, communication gateways such as the 3708E, and I/O modules including the 3501TN2—essential for large-scale petrochemical and nuclear applications.​

A key advantage of the 4210 is its exceptional scalability and robustness. Supporting up to 25 modules per rack, it accommodates the growing demands of complex SIS systems, while integrated overcurrent protection and surge suppression safeguard expensive components from electrical faults. With a wide operating temperature range (-40°C to 70°C) and hot-swap capability, the 4210 minimizes downtime and ensures continuous performance in harsh industrial environments, making it an indispensable component for safety-critical system integration.​

4210 技术规格​

​

​

应用领域​

在石油化工的超大型炼化厂 SIS 系统中，4210是机架内模块协同的 “中枢神经”。某年产 2000 万吨的炼化厂，其 3000 系列机架需接入 1 台3625C1控制器、2 台3708E网关、20 个3501TN2模块，4210通过双路 200Mbps 总线，同步传输3501TN2的 “压力超标” 信号与3625C1的 “停机指令”，总线延迟＜2ms，确保3708E向 DCS 上传数据不卡顿；同时将3721C的 24VDC 电源分配至各模块，单路负载 3A，未触发过流保护，保障常减压装置的安全联锁高效执行。​

核电领域的反应堆辅助 SIS 中，4210保障模块间的可靠通信。在 AP1000 核电机组的常规岛机架中，4210连接3625C1与 3 台3708E，核岛强电磁环境易导致总线干扰，4210的冗余总线设计能在 5ms 内切换至备用链路，避免 “泵组状态” 信号丢失；其浪涌保护功能，可抵御雷雨季节的雷击浪涌，确保总线与电源回路不损坏，保障反应堆辅助系统的稳定运行。​

化工园区的分布式 ESD 系统中，4210的扩展优势凸显。某占地 10km² 的园区，每个企业 SIS 机架需接入 15 个3501TN2（紧急停车按钮信号）与 1 台3708E，4210支持 25 个模块的容量冗余，后期增加 5 个3502TN输出模块时无需更换机架；同时支持模块热插拔，维护时更换故障3501TN2无需停机，确保园区 ESD 系统持续监控，避免事故扩散。​

相关产品​

1. TRICONEX 3721C：高阶冗余电源模块，与4210构成 “SIS 动力分配组合”——3721C提供 24VDC 冗余电源，4210将电源分配至各模块，确保3708E、3625C1等组件稳定获能，是系统动力供给的核心链路。​
2. TRICONEX 3708E：冗余通信网关模块，依赖4210的背板总线传输数据 ——3708E采集的外部 DCS 指令，通过4210总线传输至3625C1，两者是 “SIS 数据交互 – 外部互联” 的关键组合。​
3. TRICONEX 3625C1：高阶安全控制器，4210为其提供总线通信与电源 ——3625C1的逻辑运算指令，通过4210总线下发至3502TN，同时接收3501TN2的信号，形成 “采集 – 决策 – 执行” 闭环。​
4. TRICONEX 3501TN2：数字输入模块，需通过4210获取电源与总线连接 ——3501TN2采集的现场信号，经4210总线传输至3625C1，4210的过流保护可避免3501TN2短路影响其他模块。​
5. TRICONEX 3000 系列机架：4210的安装载体，机架内专用插槽与4210尺寸匹配，4210安装于机架顶部 / 底部，为中间模块提供总线与电源，是 SIS 系统的物理支撑框架。​
6. TRICONEX 3502TN：数字输出模块，通过4210接收3625C1的指令 ——3502TN的 “停机” 动作指令，经4210总线传输，4210的高带宽确保多模块同时动作时指令不延迟。​

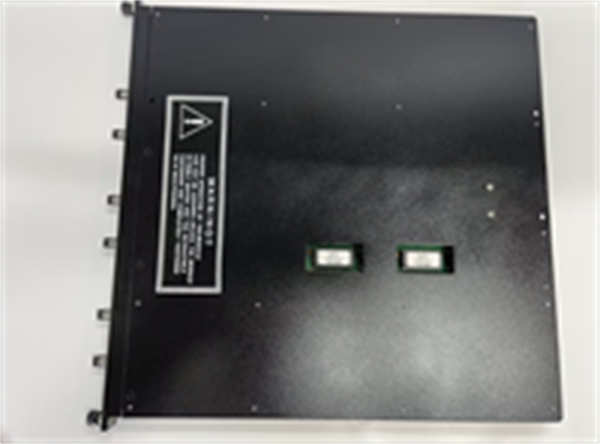

4210 TRICONEX

安装与维护​

安装前准备：安装4210前，确认 3000/4000 机架的插槽无氧化、触点无变形，机架接地电阻＜4Ω（避免电磁干扰）。检查4210与3721C的电源兼容性（24VDC±5%），准备 1.5mm² 铜芯屏蔽线连接电源输入端子；安装时将4210固定在机架顶部或底部的专用插槽，确保总线接口与机架背板紧密接触，区分 “电源输入” 与 “模块供电输出” 端子，避免接反导致电源短路。​

维护建议：每周查看4210状态指示灯，双路总线绿灯 + 电源黄灯常亮为正常，红灯 / 橙灯亮需排查（如红灯亮表示总线故障）；每季度用总线测试仪检测传输速率，确保达 200Mbps；若需更换下游模块（如3708E），利用热插拔功能，先断开模块电源，再拔出模块，更换后4210会自动识别，无需重启系统。
