TRICONEX 4119A 增强型智能通信模块三重冗余平台，加装即插即用！

描述

TRICONEX 4119A 是一款高可靠性的增强型智能通信模块（EICM），专为Triconex的Tricon安全仪表系统（SIS）设计。作为全球功能安全领域的领导者，Triconex（现为施耐德电气旗下品牌）的产品广泛应用于石油天然气、化工、电力、核能等高风险工业领域，致力于确保人员、资产和环境的最高安全。TRICONEX 4119A 在Tricon系统中扮演着关键的通信接口角色，它使得Tricon控制器能够与各种外部设备（如Modbus主站/从站、TriStation 1131工程站和打印机）进行灵活、可靠的串行和并行通信。

该模块配备了四个可配置的串行端口（支持RS-232、RS-422或RS-485标准）和一个Centronics并行端口，极大地增强了Tricon系统的连接性和互操作性。TRICONEX 4119A 的设计亮点在于其卓越的500 VDC端口隔离功能，这有效地保护了模块和整个系统免受电气噪声和瞬态干扰，确保了恶劣工业环境下的信号完整性和通信可靠性。凭借这些特性，TRICONEX 4119A 成为构建高度可用和安全的关键过程控制和数据集成方案不可或缺的组成部分，显著提升了Tricon系统的整体价值和应用范围。

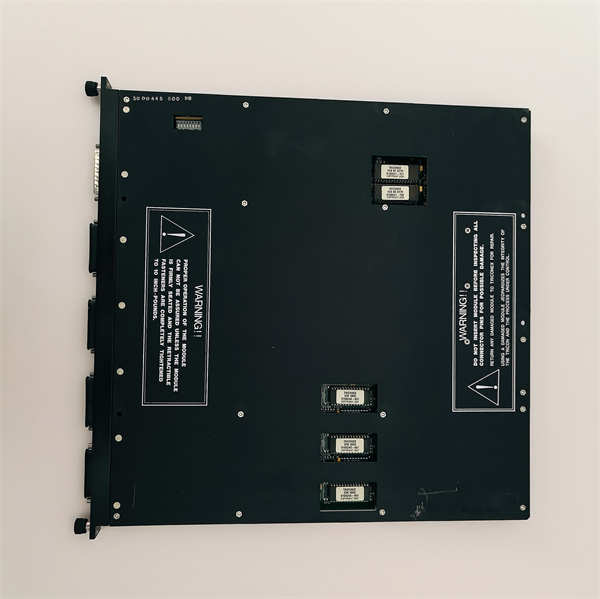

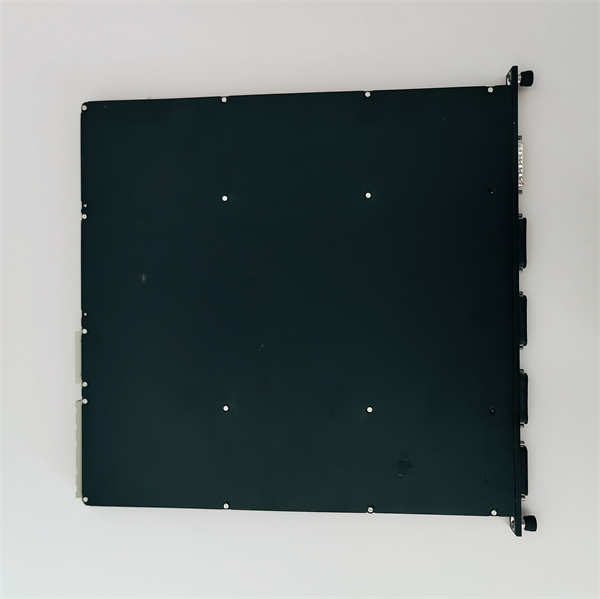

4119A TRICONEX

技术规格

参数名称	参数值
产品型号	TRICONEX 4119A
制造商	Triconex (施耐德电气旗下品牌)
产品类型	增强型智能通信模块 (EICM)
串行端口	4个端口，可配置为RS-232、RS-422或RS-485
并行端口	1个Centronics并行端口
端口隔离	500 VDC
支持协议	TriStation, Modbus (RTU, ASCII)
Modbus功能支持	读取线圈状态、读取输入状态、读取保持寄存器、读取输入寄存器、修改线圈状态、修改寄存器内容、读取异常状态、环回诊断测试、强制多个线圈、预设多个寄存器
通信速度	1200, 2400, 9600, 19,200 波特
诊断指示灯	通过 (Pass), 故障 (Fault), 活动 (Active), 每端口收发 (TX, RX)
输入/输出电压	24V DC (在Tricon系统内典型运行)
工作温度	-40°C 至 +70°C
存储温度	-40°C 至 +85°C
相对湿度	5% 至 95% RH (非冷凝)
安装方式	Tricon系统机架安装
认证	适用于SIL 3兼容系统 (符合IEC 61508)

主要特点和优势

TRICONEX 4119A 增强型智能通信模块凭借其独特的设计和强大的功能，为Tricon安全系统提供了显著的通信优势和系统保障。

多功能通信接口： TRICONEX 4119A 配备了四个高度灵活的串行端口，每个端口都可以独立配置为RS-232、RS-422或RS-485模式，这种灵活性使其能够与各种工业设备（无论是传统还是现代）进行点对点或多点通信。此外，其包含的Centronics并行端口，进一步扩展了与特定外部设备（如打印机）的连接能力，从而满足多样化的工业通信需求。

广泛的协议兼容性： 该模块支持业界标准的Modbus（RTU和ASCII模式）协议，以及Triconex专有的TriStation协议。这使得 TRICONEX 4119A 能够无缝集成到现有的Modbus网络中，与Modbus主站和从站设备进行高效的数据交换。同时，它也确保了与TriStation 1131工程站的顺畅连接，便于系统的编程、诊断和维护，极大地简化了系统集成和调试过程。

卓越的电气隔离与可靠性： TRICONEX 4119A 的所有端口均具备500 VDC的电气隔离功能。这一关键特性有效地隔离了模块与外部设备之间的潜在电气噪声、接地回路和瞬态电压干扰，从而保护了模块本身以及整个Tricon控制器，确保了在恶劣工业环境下的信号完整性和通信的长期可靠性。这种隔离对于维持安全仪表系统的高性能和避免误操作至关重要。

全面的内置诊断： 模块集成了完善的自诊断功能，包括通过/故障（Pass/Fault）状态指示灯和每个串行端口的发送/接收（TX/RX）活动指示灯。这些诊断信息提供了通信链路的实时状态反馈，有助于操作人员和维护人员快速识别和诊断潜在的通信问题，从而缩短故障排除时间，提高系统的可维护性和运行效率。

对系统安全和高可用性的贡献： 作为Tricon安全仪表系统的一部分，TRICONEX 4119A 的设计和性能符合IEC 61508标准中对SIL 3安全完整性等级的要求。通过提供可靠、隔离的通信路径，它确保了关键安全数据能够准确无误地传输，从而支持Tricon系统在紧急情况下做出快速响应，有效预防事故的发生，并最大限度地提高工厂的运行时间。

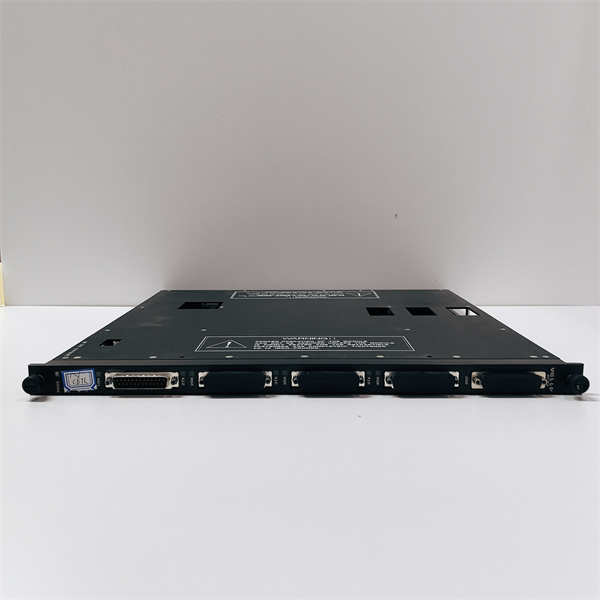

4119A TRICONEX

应用领域

TRICONEX 4119A 增强型智能通信模块作为Triconex Tricon安全仪表系统的重要组成部分，广泛应用于需要高可靠性、高安全性和灵活通信能力的工业领域。

石油和天然气行业： 在炼油厂、石化生产装置、海上钻井平台、天然气处理厂和输油管线中，TRICONEX 4119A 在紧急停车系统（ESD）、火气保护系统（F&G）和高完整性压力保护系统（HIPPS）中发挥关键作用。它使得Tricon控制器能够与各种现场智能设备（如Modbus RTU设备）、远程监测站和中央控制系统进行数据交换，确保在危险状况发生时，能够迅速且安全地将过程带入安全状态。

化工行业： 在各种精细化工、基础化工和制药生产过程中，涉及复杂的反应和潜在危险的化学品。TRICONEX 4119A 被用于构建安全联锁系统，例如，它可用于将Tricon系统与独立的分析仪表或第三方设备集成，以监测关键工艺参数，并在超出安全范围时触发保护动作。

电力生产与输配： 在燃煤电厂、燃气电厂、核电站以及变电站中，TRICONEX 4119A 支持燃烧器管理系统（BMS）和汽轮机保护系统。它能够实现与锅炉控制单元、燃料管理系统或诊断设备进行Modbus通信，确保安全点火、稳定运行并在异常情况下安全关机，从而防止设备损坏和大规模事故。

冶金、采矿和水处理： 在这些重工业领域，涉及大型机械设备和复杂工艺。TRICONEX 4119A 用于连接Tricon系统与分布式I/O单元、电机保护继电器或其他基于串行通信的设备，以实现设备状态的实时监控和安全联锁，例如监测传送带的紧急停止按钮或泵站的液位传感器。

其他关键基础设施： 在机场燃料管理、港口自动化和隧道通风系统等关键基础设施项目中，TRICONEX 4119A 提供可靠的通信骨干，支持安全系统与监控设备、控制中心以及报警系统进行数据交换，确保操作安全和事故响应。

安装与维护

安装前准备：在安装 TRICONEX 4119A 增强型智能通信模块之前，务必仔细阅读Triconex提供的Tricon系统安装和维护手册，以确保了解所有安全规程、电气连接规范和模块插拔步骤。确认安装环境符合模块的工作温度、湿度和电磁兼容性要求，并确保控制柜内有足够的散热空间。TRICONEX 4119A 必须安装在Tricon系统专用的机架插槽中，通常是通信模块插槽。在插入模块前，务必确保机架已正确接地，且所有电源已断开。由于Tricon模块是高度敏感的电子设备，在处理时务必佩戴防静电手环，并避免直接接触模块上的电子元件。确保现场布线正确，并使用适当的屏蔽电缆连接到 TRICONEX 4119A 的串行和并行端口，以减少电磁干扰。

维护建议：为了确保 TRICONEX 4119A 及其所属的Tricon系统长期稳定运行并保持其安全完整性等级，建议实施以下预防性维护措施：

定期系统诊断： 利用TriStation 1131软件，定期执行系统诊断，监测 TRICONEX 4119A 的通信状态、链路健康状况和故障指示。及时响应任何诊断警报，并根据系统指示进行故障排除。
目视检查： 定期检查模块的物理状况，包括所有串行和并行连接器、指示灯和连接线缆。确保所有连接牢固，没有松动、腐蚀或损坏迹象。TRICONEX 4119A 上的LED指示灯可以提供模块状态的即时反馈，应注意观察其正常工作状态。
环境控制： 确保控制柜内部的环境符合模块的工作要求，特别是温度和湿度。保持机柜内部清洁，避免灰尘和污染物积聚，因为它们可能影响散热并导致电子元件故障。
固件和软件更新： 按照Triconex的推荐，定期更新Tricon控制器固件和TriStation 1131软件。新的版本可能包含性能改进、错误修复和安全补丁，有助于提升系统可靠性和安全性。所有更新都应按照Triconex的规定进行，并进行充分的测试。
通信链路测试： 对于关键通信链路，建议定期进行通信测试，验证数据传输的完整性和速度，确保 TRICONEX 4119A 与其连接的外部设备通信正常。

产品保障

我们对 TRICONEX 4119A 增强型智能通信模块的卓越品质和无与伦比的可靠性充满信心，并致力于为客户提供行业领先的产品保障。
