TRICONEX 3806E 安全仪表系统 I/O – 高精度、TMR 架构连续信号输出，稳定运行！

描述

TRICONEX 3806E 模拟量输出模块正是 TRICONEX 系统中负责高完整性（High Integrity）连续控制输出的核心单元。它位于 Tricon 机架中，接收来自 TMR（三重冗余）主处理器的控制值，并将其高精度地转化为标准的 4-20mA 模拟信号，去驱动调节阀、变频器或流量控制执行器。

TRICONEX 3806E 在 SIS 系统中的价值，是其对输出精度和回路健康的双重保障。它拥有 16 位高分辨率，确保了输出信号的微小变化也能被准确执行，这对于需要平稳降载的关键流程（比如核电站的反应堆功率调节、大型燃气轮机的燃料流量控制）至关重要。同时，TRICONEX 3806E 模块内置了输出回路诊断机制，能够实时检测输出接线中的开路（Open Circuit）或短路（Short Circuit），并在不影响正常控制输出的情况下，及时向主控报警。更重要的是，在 TMR 系统的保护下，主控制器执行多数投票（Majority Voting）机制来确认输出值，有效防止了由于模块内部组件故障导致的输出值漂移（Output Drift）或不准确输出。TRICONEX 3806E 的设计，保证了安全控制的连续性和平稳性，是其获得 IEC 61508 SIL3 安全等级认证的关键支撑。

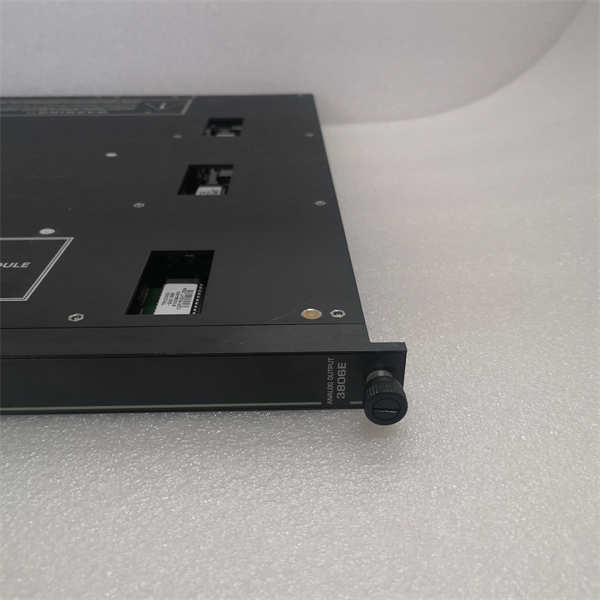

TRICONEX 3806E

主要特点和优势

咱就说，TRICONEX 3806E 这块 AO 板能被称为“安全输出精英”，靠的就是它的**“高精度”和“双保险的平稳控制”**！

高精度、高分辨率输出：TRICONEX 3806E 提供了 16 位的高分辨率输出。这确保了 4-20mA 信号能够被分解成超过 65000 个精细的台阶。在安全系统中，这种高精度尤其重要，因为它确保了主控器计算出的安全调节值能够被忠实且平稳地执行到现场执行器上，避免了信号跳变或不准确导致的过程扰动（Process Disturbance）或误操作（Maloperation）。

输出回路的实时诊断功能：作为安全模块，仅仅输出准确是不够的。TRICONEX 3806E 内置了深度诊断功能，实时监测输出回路的健康状态。它能检测到输出接线开路（比如线缆断了）和短路等故障。这种主动式诊断确保了在需要执行安全降载或调节控制时，输出通道是完全健康的，从而降低了危险故障概率（Probability of Dangerous Failure, PDf）。

与 TMR 系统的无缝协同：TRICONEX 3806E 是专为 TMR 架构设计的 I/O 模块。虽然 AO 模块本身通常是单通道输出，但其输出值和状态会通过 TMR 主处理器进行严格的校验和冗余处理。主处理器会通过投票机制来确定最终的输出值，并在检测到模块故障时，将模块置于预设的安全状态（Fail-Safe State）（如 4mA 或 20mA），或切换到备用调节逻辑，确保了系统对单点故障（Single Point of Failure）的容错性（Fault Tolerance）。

The TRICONEX 3806E Analog Output Module is a vital component for executing high-integrity continuous control within the Tricon SIS. It is distinguished by its 16-bit high resolution, which ensures the accurate and smooth execution of control values, critical for sensitive operations like Safe Load Reduction or precision process adjustments under emergency conditions.

Crucially, the TRICONEX 3806E incorporates essential output loop diagnostics, enabling the real-time detection of common field faults such as open or short circuits in the 4-20mA wiring.8 This proactive self-monitoring significantly contributes to the low Probability of Dangerous Failure (PDf) required for SIL3 certification. Operating under the Triple Modular Redundancy (TMR) umbrella, the final output value is subject to a rigorous majority voting process by the main processors, effectively masking output drift or erroneous values from single component failures and ensuring unparalleled fault tolerance and process stability.9 The module’s Hot Swapping capability further enhances High Availability (HA), allowing for online repair without interrupting safety functions.

3806E 技术规格

应用领域

TRICONEX 3806E 的应用主要集中在那些需要安全系统在紧急情况下进行连续调节或平稳切换的关键流程：

核电和电力工业：在核电站的反应堆功率控制和汽轮机调速系统中。TRICONEX 3806E 用于向燃料调节阀或控制阀发送精确的模拟量信号，实现安全、平稳的功率降载或超速保护。

石油天然气和化工：在关键反应釜或压缩机组的紧急降载系统中。它用于控制燃料气体的流量、反应物进料速度或关键压力的调节阀，在检测到异常时，不是直接跳车，而是平稳地将工艺参数调节到安全值。

流程优化和安全集成：在需要 SIS 与基本过程控制系统（BPCS）进行安全切换的场合。TRICONEX 3806E 能够以极高可靠性输出控制信号，确保在 SIS 介入时，控制权的转移是无扰动的。

高可靠性伺服系统：在一些需要 SIL3 认证的液压或气动伺服阀控制应用中，TRICONEX 3806E 提供稳定且带诊断的模拟量驱动信号。

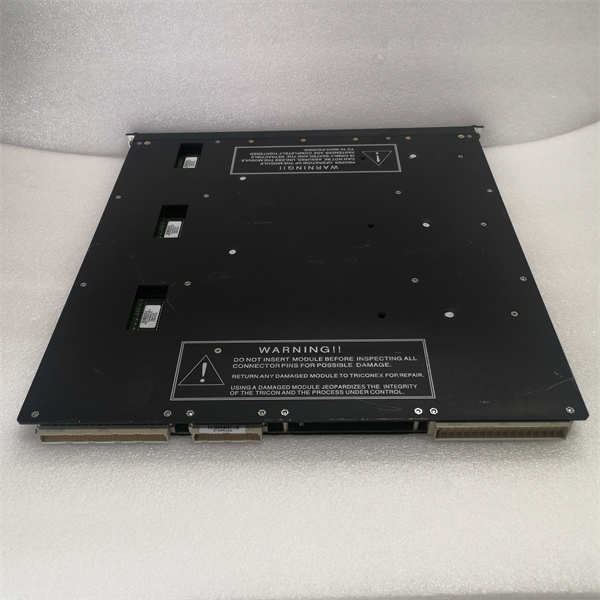

TRICONEX 3806E

相关产品

TRICONEX 3806E 作为 Tricon 系统的模拟量输出，通常需要与以下产品配套使用：

TRICONEX 3009/3008：Tricon TMR 主处理器模块，计算并向 3806E 发出控制值。

TRICONEX 3700E：模拟量输入（AI）模块，用于采集现场连续信号，与 3806E 构成调节控制回路。

TRICONEX 3503E：数字量输出（DO）模块，执行开关量跳闸动作。

TRICONEX 3511E：数字量输入（DI）模块，采集开关量信号。

TRICONEX 3805E：另一型号的模拟量输出模块，可能通道数或特性不同。

TRICONEX 4351B：早期型号的模拟量输入模块。

TRICONEX 4609：Tricon 平台的I/O 扩展机箱或背板。

安装与维护

安装前准备：这东西是安全系统的**“精细调节手”，安装前必须执行最严格的安全停机和静电防护（ESD）程序。确认 Tricon 机架的 I/O 笼电源已断开，或在 TMR 冗余支持下执行在线热插拔**。TRICONEX 3806E 必须插入 Tricon 机箱的指定 I/O 槽位，并紧固。最关键的是模拟量信号回路的接线：所有 4-20mA 信号线必须正确连接到现场执行器，并核对是否需要外部负载电阻和回路电源。安装完毕后，必须使用 Triconex 专用的组态软件（TriStation）进行通道地址映射和诊断功能激活，并进行精确的信号校准（Signal Calibration），确保 3806E 的输出精度。

维护建议：TRICONEX 3806E 的日常维护主要集中在诊断状态监控和输出精度校准。通过 Triconex 的上位机软件，应定期检查 3806E 模块的状态灯和诊断记录。
