TRICONEX 3805E TMR模拟量输出 – 高精度控制，故障不中断，极致可靠！

描述

TRICONEX 3805E 是施耐德电气旗下 TRICONEX 品牌专为工业安全仪表系统（SIS）和紧急停车系统（ESD）设计的高性能模拟输出模块，隶属于 Triconex 安全控制系统核心组件。该模块采用三重化冗余（TMR）架构，通过三个独立通道并行处理输出信号，确保在石油化工、核电、天然气等高危行业实现高可靠性的安全控制与精确调节。
TRICONEX 3805E 支持 8 路 4-20mA 模拟量输出，内置自校准电路和故障诊断功能，可实时监测输出信号的完整性与稳定性。其设计符合 IEC 61508 标准，达到 SIL 3 安全等级，通过 TÜV 认证，满足关键工艺过程对安全控制的严苛要求。模块采用工业级抗干扰设计，可在 – 40°C 至 70°C 宽温范围内稳定运行，并支持热插拔功能，显著降低系统维护复杂度。

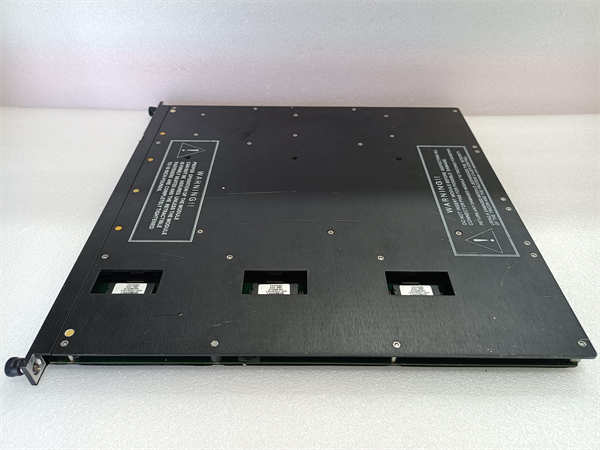

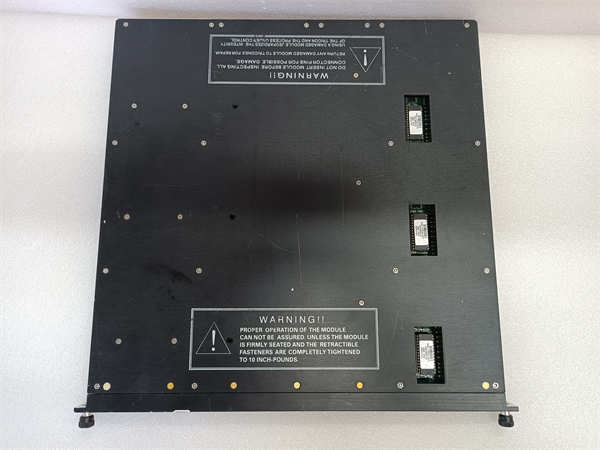

TRICONEX 3805E

技术规格

参数名称	参数值
产品型号	TRICONEX 3805E
制造商	TRICONEX（施耐德电气旗下）
产品类型	三重化冗余模拟输出模块
输出通道数	8 路隔离模拟输出
信号类型	4-20mA DC（+6% 过范围能力）
分辨率	12 位
输出精度	<0.25% FSR（在 0-21.2mA 范围内）
过压保护	+42.5V DC（持续）
切换时间	<10ms（典型值，通道故障时）
工作电压	24V DC ±10%（外部供电）
工作温度	-40°C 至 70°C
物理尺寸	320mm × 100mm × 220mm（参考同系列模块）
安装方式	机架式，支持热插拔
诊断功能	通道级断线、短路检测，LED 状态指示
通信接口	背板总线连接至 Triconex 控制器
合规认证	SIL 3（IEC 61508）、TÜV 认证（参考同系列模块）

主要特点和优势

三重化冗余架构：采用 TMR 技术，三个独立通道同步处理输出信号，通过中间值选择算法消除单点故障影响，确保安全信号输出的连续性与准确性。
高精度模拟输出：12 位分辨率和 < 0.25% FSR 的输出精度，可精确驱动调节阀、变频器等执行机构，满足复杂工艺控制需求。
快速故障响应：通道级断线、短路检测与 < 10ms 的切换时间，确保在信号异常时快速切换至安全状态，降低过程风险。
灵活的信号兼容：支持 4-20mA 标准工业信号，可直接连接现场阀门定位器、电机驱动器等设备，无需额外信号转换组件。
宽环境适应性：-40°C 至 70°C 的工作温度范围和工业级抗干扰设计，可适应高温、高湿、强电磁干扰等恶劣工业环境。

应用领域

石油化工行业：在炼油厂、化工厂中，TRICONEX 3805E 用于控制调节阀开度、泵频率等模拟量信号，实现化学反应过程的精确调节与安全联锁。
核电与能源行业：在核电站辅助系统、火电厂中，驱动汽轮机调速器、锅炉水位调节阀等关键设备，保障能源生产的稳定与安全。
冶金与重型工业：在高炉、轧机等大型设备中，控制液压系统压力、电机转速等模拟量参数，支持设备状态的实时监控与动态调整。
水处理与环保工程：在污水处理厂、危险品存储设施中，调节加药泵流量、曝气设备功率等，实现环境风险的有效防控。
智能工厂：与工业机器人、AGV 等智能设备协同，通过模拟信号实现运动轨迹控制与生产流程优化。

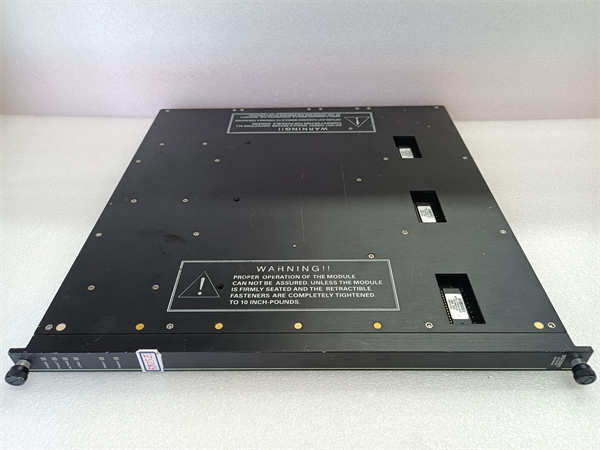

TRICONEX 3805E

安装与维护

安装前准备：

确认TRICONEX 3805E与 Triconex 控制器机架兼容，检查背板连接器是否清洁无损坏。
安装前需断开系统电源，佩戴防静电手环防止静电损伤组件。
外部需提供 24V DC 电源，并确保电源容量满足模块功耗需求（参考同系列模块约 1A）。

维护建议：

定期检查模块 LED 指示灯状态，绿色表示正常运行，红色或闪烁表示故障需排查。
每半年通过 Triconex 诊断软件进行通道测试，验证信号输出准确性。
更换模块时需确认新模块固件版本与系统兼容，热插拔操作需在系统无安全联锁动作时进行。
