TRICONEX 3805E：Triconex系统高密度AI卡，16通道输入，信号完整性保障！

Description

产品详细说明

TRICONEX 3805E 模拟量输入模块是TRICONEX安全仪表系统（SIS）中无可争议的高精度数据采集核心。它承担着将现场来自各种变送器（Transmitter）和传感器（Sensor）的连续模拟量信号，稳定、准确、且高完整性地数字化，并送入TMR主处理器进行安全逻辑判断的任务。想想看，安全系统所有的“是”与“否”都建立在这些模拟量的精确采集上，所以TRICONEX 3805E必须是万无一失的。这块TRICONEX 3805E模块提供了16个高密度输入通道，并且具备惊人的18位或更高分辨率，这使得它能够以极高的灵敏度区分信号的微小变化，满足最严格的过程控制（Process Control）和安全保护需求。

区别于普通控制系统的AI卡，TRICONEX 3805E的设计完全是为了融入三重化冗余（Triple Modular Redundancy, TMR）架构。每个输入通道都经过三块主处理器（Main Processor）的同步采集和实时表决（Real-Time Voting），确保了采集过程的容错性（Fault Tolerance）。即便一条信号线断线、一个通道发生故障，甚至整块TRICONEX 3805E模块出现问题，Tricon系统也能通过2-out-of-3（2oo3）表决机制，无扰动地排除故障数据，继续使用两路正确的信号进行安全判断。这种设计从根本上消除了单点故障（Single Point of Failure）导致系统误动或拒动的风险。

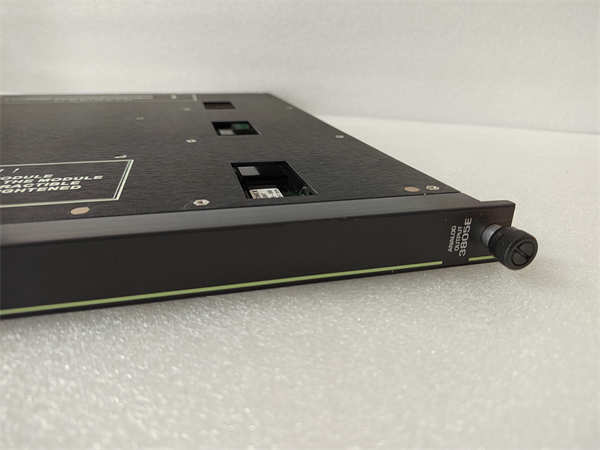

TRICONEX 3805E

主要特点和优势

TRICONEX 3805E的优势，在于它在极端准确性和极端可靠性之间找到了完美的平衡点，是“既要准，又要稳”的典范。

TMR表决机制下的高完整性采集：

TRICONEX 3805E的核心价值在于其TMR冗余采集。在实际应用中，现场往往需要三个独立的传感器（Sensor）去测量同一个关键参数（比如压力），三路信号分别接入三块Tricon AI模块。TRICONEX 3805E采集到的数据会经过主处理器的2oo3表决算法（Voting Algorithm）进行比对，只有三者一致或至少两路一致的数据才被信任。这种硬件和软件结合的表决机制，使得系统可以持续接受正确的信号，同时安全地隔离并诊断出故障的传感器或I/O通道，极大地提高了整个安全回路（Safety Loop）的平均故障间隔时间（MTBF）。

卓越的抗干扰和信号隔离能力：

在复杂的工业现场，特别是靠近大功率设备（如电机或变频器）的地方，信号噪声（Signal Noise）是高精度测量（High-Precision Measurement）的大敌。TRICONEX 3805E采用了先进的高共模抑制比（CMRR）设计，有效抑制了现场常见的共模电压（Common Mode Voltage）干扰。此外，模块在通道间和通道对地均进行了光电隔离（Optical Isolation），确保了任一通道的故障或外部接地回路问题不会蔓延影响到其他通道的数据准确性，保证了数据的纯净度。

全面的自诊断功能：

TRICONEX 3805E不仅仅是一个数据采集器，它还是一个智能诊断专家。它内置了全面的自诊断功能（Self-Diagnosis），能够实时检查每个输入通道的断线（Open Wire）、短路（Short Circuit）、传感器激励电流状态和超/欠量程（Over/Under Range）状态。一旦发现任何故障，它会立即通过诊断总线报告给主处理器，并精准指出故障位置，这使得维护人员能够进行预测性维护（Predictive Maintenance），大大减少了计划外停机（Unplanned Downtime）的风险。

The TRICONEX 3805E Analog Input Module is the linchpin for safety systems requiring highly accurate, Fault-Tolerant data acquisition, boasting certifications up to SIL3 compliance. Its unparalleled reliability stems from its dedicated design for Triple Modular Redundancy (TMR), where three independent inputs are constantly monitored and validated using a 2-out-of-3 (2oo3) voting logic. This mechanism guarantees the continuous supply of correct process variables even in the presence of a single module or sensor failure.

Technologically, the TRICONEX 3805E stands out with its exceptional 18-bit resolution, providing the granularity needed for the precise monitoring of critical parameters like temperature and pressure in highly complex processes. Furthermore, its built-in high Common Mode Rejection Ratio (CMRR) and channel-to-channel Optical Isolation ensure the integrity of the collected signal by effectively filtering out industrial noise and mitigating ground loop issues. This combination of redundant input voting and superior electrical noise suppression makes the TRICONEX 3805E an indispensable asset for critical Process Monitoring and safety loop initiation.

应用领域

TRICONEX 3805E的应用场景，覆盖了所有对过程参数采集精度和系统安全性有双重极致要求的关键工业领域。

炼油和石化行业的过程监测：

在炼油厂的加氢裂化单元、催化裂化单元等高危流程中，TRICONEX 3805E用于采集反应器内部的多点温度、高压容器的压力和关键流量等信号。这些数据是触发紧急停车（ESD）或高完整性保护（HIPPS）系统的直接依据。其TMR采集和高分辨率确保了不会因为错误的温度读数而导致系统误判或漏判。

发电厂的锅炉和汽轮机保护：

在大型火力发电厂中，TRICONEX 3805E负责采集锅炉汽包的精确水位、蒸汽管道的临界压力和汽轮机轴承的振动/温度。任何这些参数的异常波动都需要安全系统立即介入。TRICONEX 3805E通过2oo3表决避免了单支热电偶或压力变送器的故障引发错误的保护动作，保证了设备的安全高效运行。

油气管道和海上平台监控：

在跨国长输管道的压力监测站和深海钻井平台，TRICONEX 3805E用于采集油气流量、井口压力和环境传感器数据。由于现场环境恶劣，电磁干扰（EMI）严重，TRICONEX 3805E的高抗噪设计保证了数据的准确性，成为防止管道破裂或井喷事故的重要预警系统。

相关产品

TRICONEX 3805E作为AI模块，需要与Tricon系统中的其他关键组件协同工作：

TRICONEX 3009/3008：Tricon系统的主控制器模块（Main Processor），负责接收3805E表决后的数据并执行安全逻辑。

TRICONEX 3301E：数字量输入（DI）模块，采集开关信号，与3805E共同构成完整的过程状态输入。

TRICONEX 3625A：模拟量输出（AO）模块，负责将3805E采集数据经逻辑判断后，转化为调节信号给执行机构。

TRICONEX 3401：与3805E功能类似，但通常是低密度或不同输入类型的AI模块，例如专用于TC或RTD输入的模块。

TRICONEX 3721：高速通信模块，用于将3805E采集到的高精度数据实时传输给操作员站或历史数据库。

TRICONEX 8311/8312：Tricon系统的冗余电源模块（Power Module），为包括TRICONEX 3805E在内的所有模块提供稳定、TMR架构的电源。

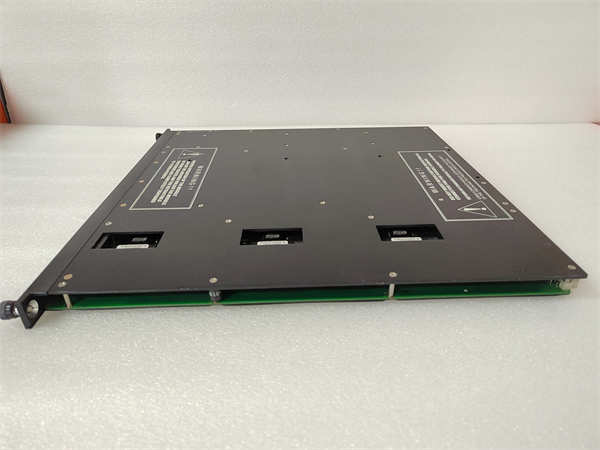

TRICONEX 3805E

安装与维护

安装前准备:在安装TRICONEX 3805E之前，必须确保Tricon系统的电源和所有现场回路都已断开并安全隔离。由于TRICONEX 3805E采集的是高精度模拟量信号，布线质量是成功的关键。所有连接到TRICONEX 3805E前端子板的信号线必须使用单独屏蔽的双绞线，并确保信号线远离大功率电缆，严格按照接线图进行单点接地，以最大限度地发挥其高共模抑制比（CMRR）优势。安装模块时，应轻柔且准确地插入机笼背板，并在上电前，通过软件工具对TRICONEX 3805E的通道类型（4-20mA, V等）进行配置核对。

维护建议:对TRICONEX 3805E的维护，我们老炮儿的建议是**“持续诊断，定期校准”。利用Triconex的诊断软件，要持续监控TRICONEX 3805E的自诊断状态和TMR表决报告**，重点关注是否有通道偏差大（Deviation Alarm）的警告，这可能是传感器或现场线路故障的早期信号。定期（例如每年一次）对关键的安全回路进行端到端校准（End-to-End Calibration），验证变送器、现场接线到TRICONEX 3805E采集值的整体精度。
