TRICONEX 3805E：TMR系统32点增强型模拟量输入模块，SIL3认证高精度采集

描述

TRICONEX 3805E 模拟量输入模块正是Triconex TMR安全仪表系统 (SIS) 中专为满足这一需求而设计的高性能输入单元。它通过三重冗余（Triple Modular Redundancy, TMR）的硬件架构，提供了32个模拟量输入通道，用于采集标准的4-20mA、0-5V等连续性信号（Continuous Signals）。

与数字量输入（DI）不同，模拟量输入需要极高的测量精度和分辨率（Resolution）。TRICONEX 3805E 模块在设计上完美解决了这个难题，它内部的每一个输入点同样由三套独立的硬件电路进行采样，并将这三组模拟量数据送至TMR主处理器进行复杂的中值表决（Median Voting），确保即时其中一个通道的测量数据出现漂移或故障，最终输出到安全逻辑的数据依然是高度准确且可信的。型号中的 E，再次强调了它作为增强型模块的优势，通常具备更高的模数转换（ADC）位数，以及对HART（Highway Addressable Remote Transducer）通信协议的原生支持，这让 TRICONEX 3805E 能够与智能现场仪表进行双向通信，获取更丰富的诊断信息，这对于实现**资产绩效管理（Asset Performance Management, APM）和预测性维护（Predictive Maintenance）**至关重要。

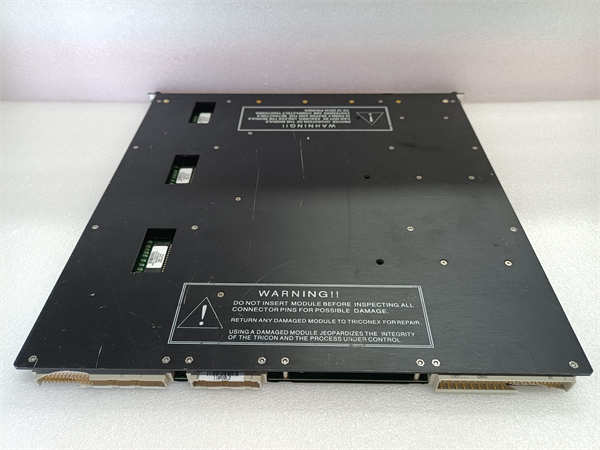

TRICONEX 3805E

主要特点和优势

TMR架构下的高精度表决：TRICONEX 3805E 的核心竞争力在于其TMR架构如何应用于模拟量采集。与简单的二取三数字量表决不同，模拟量信号需要中值表决（Median Value Selection）。模块同时测量三路输入信号，并选择中间值作为有效值，系统在发现最高或最低值与中间值偏差过大时，会自动诊断并隔离故障通道。这种精密的TMR机制确保了在变送器或通道故障时，系统不仅不会误动作或拒动作，还能继续提供SIL 3等级的高度精确（High Accuracy）过程值，这是流程安全和优化运行的共同要求。

卓越的信号处理与HART支持：TRICONEX 3805E 模块具有高分辨率（例如16位或更高）的模数转换器，保证了对4-20mA信号的微小变化也能精确捕捉。更重要的是，这款增强型模块通常内置了HART协议调制解调器（HART Modem）。通过这个功能，运维人员可以在不影响SIS安全功能的情况下，利用HART协议与现场的智能变送器进行通信，进行远程仪表配置、校准，并获取变送器的诊断信息。这种对HART的透明支持，极大地提升了系统在全生命周期（Life Cycle）内的可维护性和智能性。

强大的电气防护与诊断：作为专为严苛工业环境设计的安全模块，TRICONEX 3805E 提供了出色的通道隔离（Channel-to-Channel Isolation）和高共模抑制比（Common-Mode Rejection Ratio, CMRR），能够有效抵抗现场强电磁干扰（EMI）和接地环流（Ground Loop）对信号精度的影响。模块内置的增强型诊断功能不仅能检测常规的开路/短路故障，还能对变送器供电电源进行实时监控。它甚至能检测出信号的**超量程（Over-range）或低量程（Under-range）状态，为安全系统提供多层次的输入完整性（Input Integrity）**保障。同时，它依然支持Triconex系统的标志性功能——在线热插拔（Hot-Swapping），允许在不停车的情况下进行模块更换。

TRICONEX 3805E: TMR Precision for Analog Data Integrity: The TRICONEX 3805E Enhanced Analog Input Module is purpose-built to deliver the highest possible safety integrity for continuous process variables. Operating within the robust Tricon TMR framework, each of its 32 channels employs three separate, fully isolated measurement circuits. This unique architecture utilizes a sophisticated Median Voting algorithm to select the most reliable process value from the three readings, effectively masking measurement drift or failure in any single channel. This method ensures that the critical safety logic receives validated, high-resolution process data at all times, securing the system’s Safety Integrity Level (SIL 3) certification and guaranteeing the accuracy required for precise shutdown limits.

Advanced Features for Smart Field Device Integration: The ‘E’ designation on the TRICONEX 3805E highlights its enhanced capabilities, particularly its native support for the HART protocol. This allows the module to seamlessly integrate with smart field devices, enabling bidirectional communication over the standard 4-20mA current loop. Operators can remotely access detailed instrument diagnostics and configuration data without compromising the module’s safety functions. Furthermore, its high-resolution Analog-to-Digital Conversion (ADC) and superior noise rejection capabilities ensure signal fidelity, which is paramount in electrically noisy industrial environments, thus maximizing both system safety and operational efficiency by simplifying calibration and maintenance.

TRICONEX 3805E 技术规格

应用领域

TRICONEX 3805E 模块的应用场景与 3704E 模块互补，专注于需要连续过程变量精确监测的SIS领域，确保流程在安全范围内运行。

石油、天然气和炼化（Refining & Petrochemicals）：这是 TRICONEX 3805E 的核心市场。它被用于采集反应堆的内部温度、管道的高压值、储罐的液位、燃气轮机的轴承振动等关键模拟量信号。这些数据是ESD系统做出精确关断判断的依据。尤其是在复杂的分馏塔或裂解装置中，精确的温度和压力监测是防止热失控（Thermal Runaway）的关键。

电力和能源（Power & Energy）：在大型发电机组和锅炉控制中，TRICONEX 3805E 用于采集关键的蒸汽压力、水鼓液位和燃气流量等高价值参数。在核电应用中，其SIL 3认证和高精度，使其成为反应堆关键参数监测系统的可靠选择。

高压/高危流体处理：在高压气体处理和有毒介质输送等领域，TRICONEX 3805E 用于监测和保护超压（Overpressure）和超流量（Over-flow）等潜在危险工况。通过HART功能，系统还能远程获取变送器的健康状态，保证测量链（Measurement Chain）的完整性。

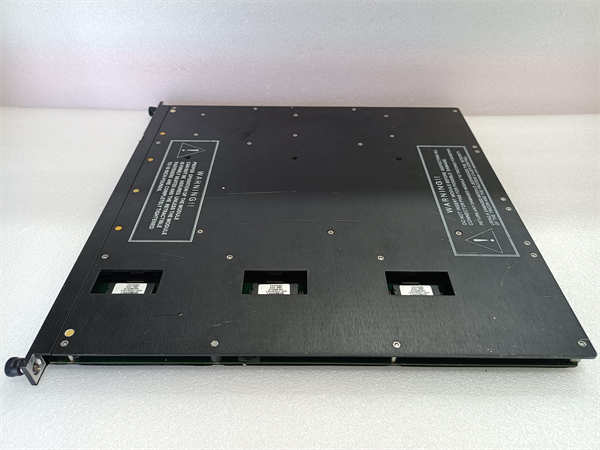

TRICONEX 3805E

相关产品

TRICONEX 3805E 是Tricon系统中的重要AI模块，通常与以下产品配套使用或存在替代关系：

TRICONEX 3009/3009A：Triconex TMR系统的核心主处理器模块，负责对 TRICONEX 3805E 采集的数据进行中值表决和安全逻辑运算。

TRICONEX 3704E：增强型数字输入（DI）模块，与 TRICONEX 3805E 共同组成了SIS系统的全部输入端。

TRICONEX 3625：数字输出（DO）模块，用于执行 TRICONEX 3805E 监测到超限后的安全关断指令。

TRICONEX 3505E：增强型模拟量输入模块，与 TRICONEX 3805E 功能相似，可能在点数或供电范围上有所不同，作为可选方案。

TRICONEX 4351B：通信模块，负责将 TRICONEX 3805E 采集的安全数据传输到上位SCADA/DCS系统。

安装与维护

安装前准备：安装 TRICONEX 3805E 模块前，工程师的首要任务是确认现场变送器信号类型（如4-20mA、2线/4线）与模块的端子排（Field Termination Assembly, FTA）型号是否匹配，因为模拟量输入接线对屏蔽层接地（Shielding Grounding）和回路电阻极为敏感。必须确保信号线采用屏蔽双绞线，且屏蔽层在TRICONEX 3805E 侧可靠接地，以最小化噪声干扰，保证高共模抑制比。在模块安装到Tricon机箱的I/O槽位前，务必对所有操作进行静电防护，并确认模块与机箱背板连接牢固且到位，避免因接触不良导致测量通道失效。

维护建议：由于 TRICONEX 3805E 具备增强型在线诊断和HART支持，维护工作可以大幅简化。建议运维人员定期利用Triconex的诊断软件检查 TRICONEX 3805E 的所有通道的健康状态，特别是变送器供电状态和信号量程诊断。利用HART功能，可以对现场的智能变送器进行远程校准和故障诊断，减少人员进入危险区域的次数。
