TRICONEX 3720 冗余电源模块 – SIS 系统动力核心，保障 3708E/3625C1 稳定供电！

描述

TRICONEX 3720：这款双路冗余电源模块，是 TRICONEX SIS 系统的 “动力心脏”！专为核心组件提供稳定直流供电，支持热备冗余切换。输出电流：双路 15A（24VDC），输入电压：100-240VAC（宽压适配），安全认证：符合 SIL 3（IEC 61508）

3720 产品概述​

TRICONEX  3720是专为安全仪表系统（SIS, Safety Instrumented System）设计的双路冗余电源模块，隶属于 TRICONEX 安全控制家族，核心定位是 “工业安全系统的稳定动力源”。在工业自动化体系中，它主要负责将工业现场的交流电压（100-240VAC）转换为稳定的 24VDC 直流电压，为 TRICONEX SIS 核心组件（如3708E冗余通信网关、3625C1安全控制器、3501TN2数字输入模块）提供持续、可靠的冗余供电，确保 SIS 系统在任何工况下都不会因供电中断导致功能失效。​

不同于普通工业电源，3720采用双路热备冗余设计 —— 两路独立电源回路同时工作，当一路回路因故障（如元器件损坏、输入电压异常）失效时，另一路会立即无缝接管供电，切换时间＜5ms，实现 “零断点” 供电。在石油化工的炼化一体化工厂中，一套 SIS 系统通常需为 10-15 个模块供电，3720的 15A 双路输出能轻松满足负载需求，是保障 SIS 系统稳定运行的 “动力基石”。​

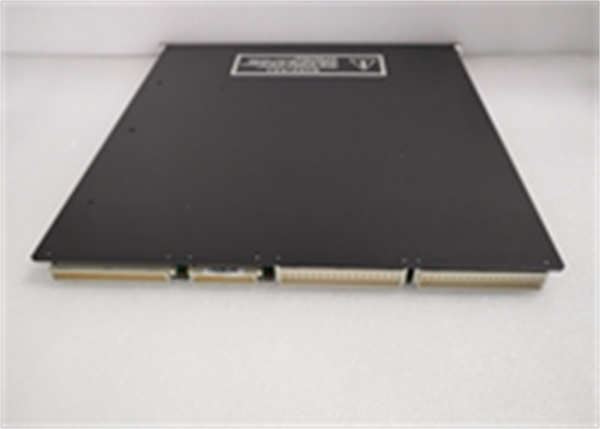

3720 TRICONEX

主要特点和优势​

双路热备冗余设计：3720内置两条独立的电源转换回路，两路均为 “在线工作” 状态，通过内部同步机制确保输出电压一致（24VDC±0.5%）。在核电的反应堆冷却系统 SIS 中，3720为3625C1控制器与3708E网关供电，若主回路因核岛强辐射出现电容老化故障，备用回路会在 3ms 内完全接管，供电电压波动＜0.1V，不会影响3708E的通信链路与3625C1的逻辑运算，避免因供电中断导致的安全联锁失效。​

高输出容量与宽压输入：单路输出电流达 15A，双路总输出容量 30A，可同时为 20 个以上 3500 系列 I/O 模块（如3501TN2）供电；输入电压支持 100-240VAC 宽范围，兼容全球不同地区的工业电网（如国内 220VAC、欧美 110VAC）。在跨国化工企业的海外工厂中，3720无需额外配置电压转换器，即可直接接入当地电网，为3708E、3625C1等组件供电，大幅降低系统部署成本与复杂度。​

多重安全保护机制：内置过流保护（Overcurrent Protection）、过压保护（Overvoltage Protection）、短路保护（Short-Circuit Protection）、过温保护（Over-temperature Protection）四重防护。若3501TN2模块因线缆老化出现短路，3720会立即切断对应回路输出（不影响另一路），避免故障扩散烧毁其他模块；当模块内部温度超过 85°C 时，过温保护会触发降额输出，防止元器件因高温损坏，待温度恢复后自动恢复满负荷供电，兼顾安全性与连续性。​

宽环境适应与低耗高效：工作温度覆盖 – 40°C 至 70°C，防护等级达 IP20（配合控制柜可抵御粉尘、潮湿），电磁兼容等级符合 EN 61000-6-2 标准。在北方冬季的露天泵站 SIS 中，3720能在 – 35°C 低温下稳定启动；在南方湿热的造纸厂车间，即使环境湿度达 90%（非冷凝），也不会出现输出电压漂移。同时，模块采用高频开关电源技术，功率转换效率≥92%（满负载状态），比传统线性电源（效率约 75%）每年可节省 300 度以上电能，长期使用能显著降低企业能耗成本。​

SIL 3 安全认证与系统兼容：通过 SIL 3（Safety Integrity Level 3）认证，符合 IEC 61508、IEC 61511 标准，能满足石油化工、核电等高危行业的安全等级要求。同时，3720完美适配 TRICONEX 3000/4000 系列机架，可直接安装在3708E、3625C1相邻的电源插槽，通过机架背板为所有模块分配电能，无需额外布线，简化系统架构。​

The 3720 stands as a critical power solution for TRICONEX safety systems, delivering redundant, high-capacity power to ensure uninterrupted operation of SIS components like the 3708E gateway and 3625C1 controller. Its dual hot-standby design eliminates single points of failure, with a seamless switchover time of less than 5ms—essential for high-risk applications where power interruptions could lead to catastrophic consequences.​

A key advantage of the 3720 is its combination of high output capacity (15A per channel) and wide input voltage range (100-240VAC), making it suitable for global industrial deployments. With quadruple safety protections and SIL 3 certification, it not only safeguards expensive SIS equipment from electrical faults but also ensures compliance with strict industry safety standards. Its robust environmental resilience (-40°C to 70°C) and high efficiency (≥92%) further solidify its role as a reliable, cost-effective power source for safety-critical systems.​

3720 技术规格​

​

​

应用领域​

在石油化工的炼化一体化工厂中，3720是 SIS 系统的 “动力核心”。某年产 1000 万吨的炼化厂，其 SIS 系统包含 1 台3625C1控制器、2 台3708E网关、12 个3501TN2模块，总功耗约 25A，3720的双路 15A 输出能轻松覆盖负载需求。当工厂电网因电机启停出现 10% 电压波动时，3720的宽压输入功能确保输出电压稳定在 24VDC±0.1V，不会影响3708E的通信延迟与3625C1的逻辑运算，保障常减压、催化裂化装置的安全联锁正常执行。​

核电领域的反应堆保护系统，依赖3720实现高安全等级供电。在 AP1000 核电机组的核岛 SIS 中，3720为3625C1控制器与3708E网关提供冗余供电，其双路热备设计能抵御核岛的强电磁辐射与温度波动（核岛环境温度 40-60°C）。若一路电源回路因辐射导致二极管损坏，另一路会在 3ms 内无缝切换，供电中断时间＜1ms，不会影响3708E向 DCS 传输 “反应堆水温” 等关键数据，确保反应堆保护系统持续可靠运行。​

化工园区的 ESD 系统中，3720的冗余优势凸显。某占地 5km² 的化工园区，ESD 系统需为 20 个紧急停车按钮（接入3501TN2）、3 台3708E网关供电，3720的双路输出分别为 “数字输入模块组” 与 “通信网关组” 供电，实现负载分区管理。当某一路负载因线缆短路触发过流保护时，另一路仍能为通信网关供电，确保3708E向园区管控平台传输报警信号，避免因供电故障导致的事故扩散。​

相关产品​

1. TRICONEX 3708E：冗余通信网关模块，依赖3720提供 24VDC 稳定供电 ——3708E的双路冗余通信需持续动力，3720的零断点供电确保其通信链路不中断，两者是 SIS 系统 “动力 – 互联” 的核心组合。​
2. TRICONEX 3625C1：高阶三重冗余安全控制器，3720为其提供双路冗余电源 ——3625C1的 TMR 架构需可靠供电支撑，3720的 15A 单路输出能满足控制器及周边模块的功耗需求，确保逻辑运算不中断。​
3. TRICONEX 3501TN2：16 通道数字输入模块，其 500mA / 模块的功耗由3720供给 —— 一套3720可同时为 30 个3501TN2供电，满足多测点 SIS 系统的数字信号采集需求。​
4. TRICONEX 4109C：高阶机架接口模块，3720通过它向机架内其他模块分配电能 ——4109C 的电源分配回路与3720的双路输出匹配，确保3708E、3625C1等组件按需获能。​
5. TRICONEX 3502TN：16 通道数字输出模块，其继电器动作需3720提供足够电流 ——3502TN的每路继电器动作电流约 100mA，3720的高输出容量可支撑多模块同时动作，确保报警、停机指令可靠执行。​
6. TRICONEX 3000 系列机架：3720的安装载体，机架内专用电源插槽与3720尺寸匹配，同时为模块提供物理固定与电气连接，确保3720与其他组件的协同工作。​

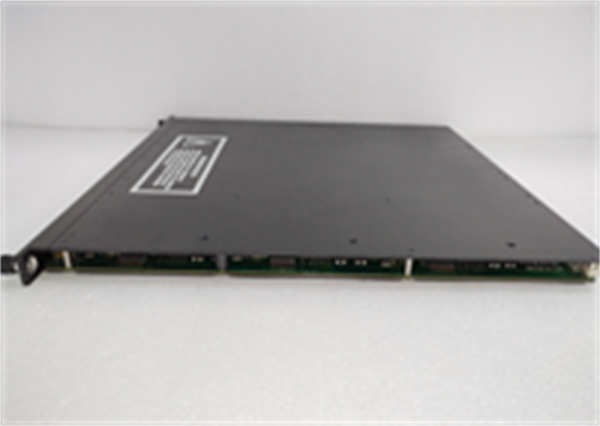

3720 TRICONEX

安装与维护​

安装前准备：安装3720前，确认 TRICONEX 3000/4000 系列机架的电源插槽无氧化、松动，插槽内供电触点间距符合要求（避免短路）。检查现场输入电网电压（100-240VAC）是否在模块适配范围内，准备 1.5mm² 铜芯屏蔽输入线缆（承载电流≥10A）；安装时将3720沿机架导轨推入专用电源插槽，确保模块与机架背板的电源接口紧密接触，同时区分 “主 / 备” 输出端子，避免负载接反导致供电不均。​

维护建议：每周查看3720的状态指示灯，双路绿灯常亮表示供电正常，红灯 / 黄灯亮需排查对应回路故障（如红灯亮表示过压，黄灯亮表示过载）；每季度用万用表检测输出电压，确保 24VDC 精度在 ±0.5% 以内；若3720出现故障，先断开输入电源，检查输入线缆与负载是否正常，再联系技术支持 —— 模块内部有高压电路与精密保护芯片，勿自行拆解，以免触电或破坏冗余结构。
