TRICONEX 3704E TMR模拟量输入 – 冗余设计，极致可靠，关键过程守护神！

描述

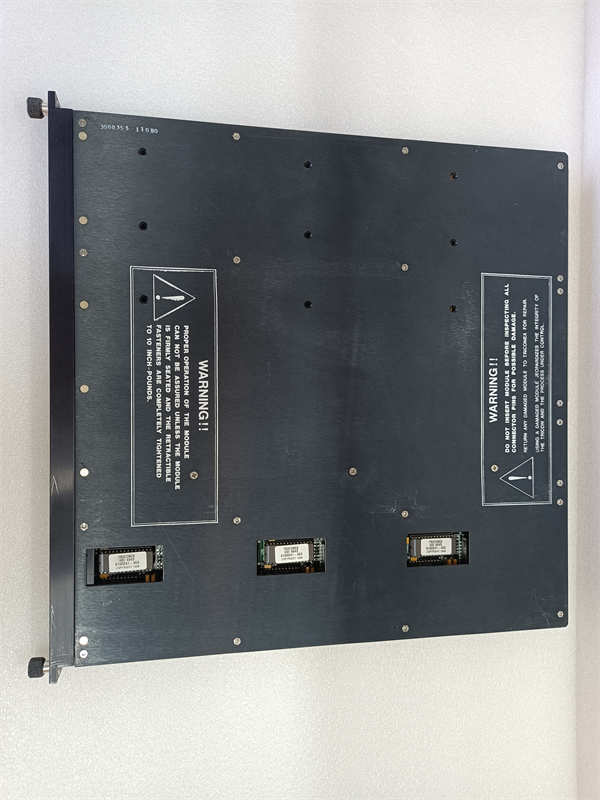

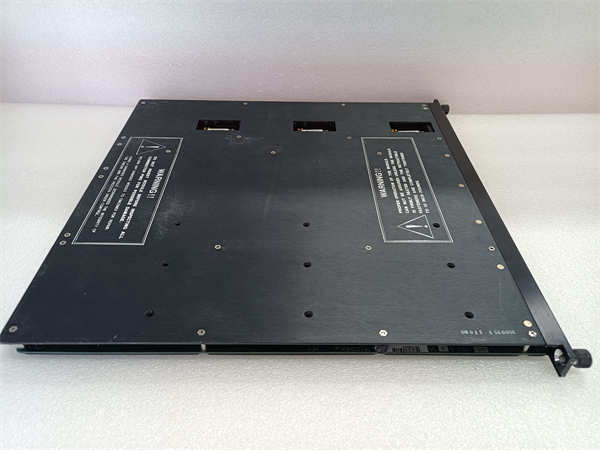

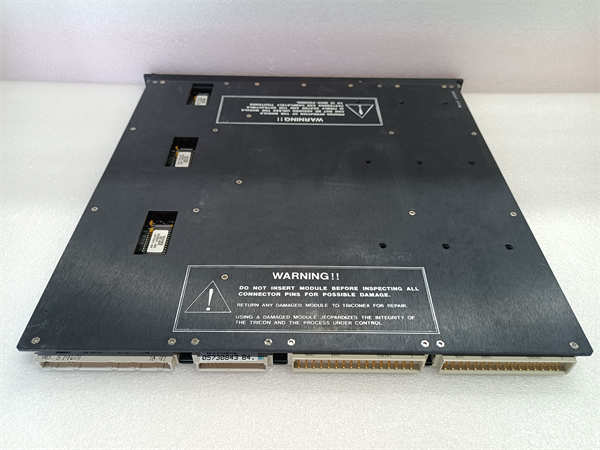

TRICONEX 3704E 是施耐德电气旗下 TRICONEX 品牌推出的高性能数字输入模块，隶属于 Triconex 安全控制系统核心组件，专为工业安全仪表系统（SIS）和紧急停车系统（ESD）设计。该模块采用三重化冗余（TMR）架构，通过三个独立通道并行处理输入信号，确保在石油化工、核电、天然气等高危行业实现高可靠性的安全联锁控制。​

TRICONEX 3704E 支持多通道数字信号采集，兼容 24V DC 输入信号，具备通道级故障诊断功能，可实时监测断线、短路等异常状态，并通过内部通信总线将诊断信息传输至主控制器。其设计符合 IEC 61508 标准，达到 SIL 3 安全等级，满足关键工艺过程对安全控制的严苛要求。​

凭借工业级坚固设计和宽温工作范围（-40°C 至 70°C），TRICONEX 3704E 可在恶劣工业环境下稳定运行，为用户提供可靠的安全输入解决方案，是构建高可用性安全控制系统的理想选择。​

TRICONEX 3704E

技术规格​

​

​

主要特点和优势​

三重化冗余设计：采用 TMR 架构，三个独立通道同步采集并验证信号，通过中间值选择算法消除单点故障影响，确保安全信号处理的完整性和准确性。​

高安全等级保障：符合 IEC 61508 SIL 3 和 EN 50156 标准，通过 TÜV 认证，可直接应用于安全完整性要求最高的工艺联锁回路，有效降低过程风险。​

全面诊断能力：内置通道级故障检测电路，实时监测断线、过压、短路等异常状态，配合 LED 指示灯和控制器诊断系统，实现故障的快速定位与排除。​

灵活的信号兼容：支持 24V DC 湿接点和干接点输入，可直接连接现场限位开关、压力开关、温度开关等设备，无需额外信号转换组件。​

热插拔功能：模块支持在线更换，更换过程中不影响系统正常运行，显著减少维护停机时间，提升系统可用性。​

应用领域​

石油天然气行业：在海上平台、陆上油气处理厂中，TRICONEX 3704E 用于采集紧急停车按钮、火焰探测器、可燃气体报警器等安全信号，为 ESD 系统提供可靠输入，防止泄漏、爆炸等危险事故。​

化工与制药行业：在反应釜、蒸馏塔等关键设备的安全控制系统中，模块采集超温、超压、液位超限等信号，配合 Triconex 控制器实现联锁保护，确保化学反应过程的安全可控。​

核电与能源行业：用于核电站辅助系统、火电厂锅炉安全监控系统（FSSS），采集安全阀状态、水位开关信号，保障能源生产过程的安全稳定。​

冶金与重型工业：在高炉、轧机等大型设备中，监测设备运行状态信号，实现过载保护、紧急停机控制，避免设备损坏和人员伤亡。​

水处理与环保工程：在污水处理厂、危险品存储设施中，采集阀门状态、泄漏检测信号，支持安全控制系统实现环境风险的有效防控。​

TRICONEX 3704E

相关产品​

1. TRICONEX 3721：模拟输入模块，与TRICONEX 3704E配合使用，实现安全系统中模拟量与数字量信号的混合采集。​
2. TRICONEX 3703E：数字输出模块，接收控制器指令驱动电磁阀、继电器等执行元件，与TRICONEX 3704E组成完整的安全控制回路。​
3. TRICONEX 4351B：冗余通信模块，为TRICONEX 3704E提供可靠的背板数据传输，确保诊断信息实时上传。​
4. TRICONEX 3008：Triconex 主控制器，作为TRICONEX 3704E的核心处理单元，实现安全逻辑运算与控制决策。​
5. TRICONEX 3625：继电器输出模块，用于高功率负载控制，与TRICONEX 3704E组成安全联锁执行系统。​
6. TRICONEX 3503E：电源模块，为TRICONEX 3704E及其他模块提供稳定冗余电源，保障系统不间断运行。​

安装与维护​

安装前准备：确认TRICONEX 3704E 与 Triconex 控制器机架兼容，检查背板连接器是否清洁无损坏。安装前需断开系统电源，佩戴防静电手环防止静电损伤组件。现场接线时需确保输入信号电缆与动力电缆分开敷设，减少电磁干扰。​
