TRICONEX 3664 | 三重化冗余通信模块 | 停产备件风险分析

Description

关键技术规格

• 产品型号: 3664
• 制造商: TRICONEX
• 所属系统: Tricon v10 / v11 安全仪表系统（SIS）平台
• 功能类型: 三重化冗余通信接口模块（TMR Communication Module）
• 安装方式: 插入 Tricon 主机架（如 4328、4508），占用1个标准I/O槽位
• 通信接口:
  • 2× RS-232/485 串行端口（光电隔离）
  • 1× 10/100 Mbps 以太网端口（RJ45，支持 TCP/IP）
• 支持协议: Modbus RTU/TCP（主/从）、IEC 60870-5-104、自定义 ASCII 协议（通过 TriStation 配置）
• 冗余架构: 三重化硬件设计，单通道故障不影响通信功能
• 诊断功能: 支持端口状态 LED、错误计数上报、TMR表决一致性监控
• 供电: 由背板提供 +5 VDC，典型功耗约 3.5 W
• 工作温度: 0°C 至 +60°C
• 安全认证: IEC 61508 SIL3, IEC 61511, FM, CSA

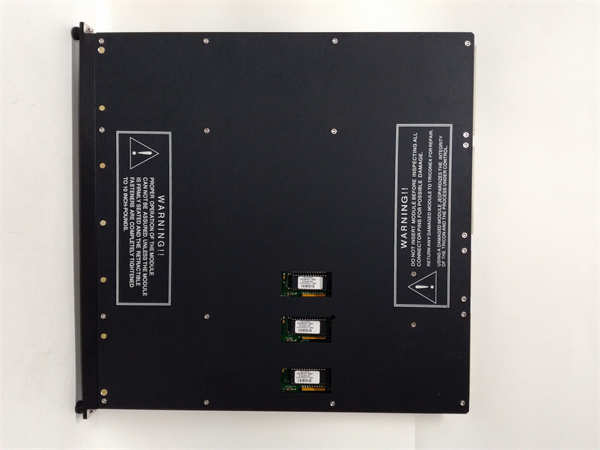

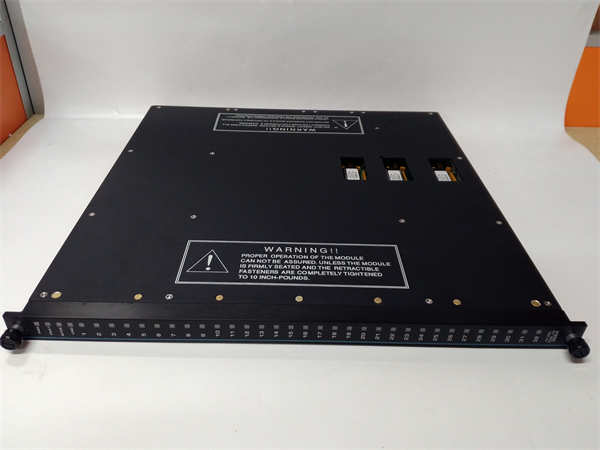

TRICONEX 3664

系统定位与停机影响

3664 模块是 Tricon SIS 与外部监控系统（如 DCS、SCADA、HMI 或历史数据库）之间的关键数据桥梁。在典型应用中，它将安全联锁状态、ESD 触发事件、过程变量等信息实时上传，同时接收来自操作员站的测试或复位指令。若该模块失效且无备件替换，将导致安全系统“信息孤岛”——虽然本地保护功能仍可执行，但无法远程监控、记录事件或进行诊断，严重影响运维效率和合规审计。在需要与 DCS 进行联锁交互的场景中，其故障可能导致安全回路被强制旁路，带来重大过程风险。

可靠性分析与常见故障点

尽管 3664 采用 TMR 架构提升可靠性，但作为服役10–15年以上的模块，已进入高故障率阶段。常见故障模式包括：

1. 以太网 PHY 芯片或磁性元件老化，导致网络连接不稳定或完全中断；
2. RS-485 收发器因浪涌或接地环路击穿，表现为串口通信超时或总线锁定；
3. 内部 FPGA 配置丢失或固件异常，引发模块无法初始化；
4. 背板金手指氧化或插针弯曲，造成供电或数据传输间歇性中断。

其设计薄弱环节在于早期版本未集成现代网络安全功能（如 TLS、防火墙），对网络攻击防护能力有限；同时，模块依赖稳定的机柜环境，高温或粉尘会加速器件劣化。

作为维保人员，应重点执行以下预防性措施：

• 定期在 TriStation 1131 中检查“Communication Error Count”和“Port Status”；
• 使用网络分析仪或串口监视工具验证通信报文完整性；
• 清洁模块散热区域及机架滤网，确保环境温度 ≤ 50°C；
• 对关键系统配置冷备模块，并每12个月进行上电功能验证；
• 在外部网络与 3664 之间部署工业防火墙或协议网关，降低安全风险。

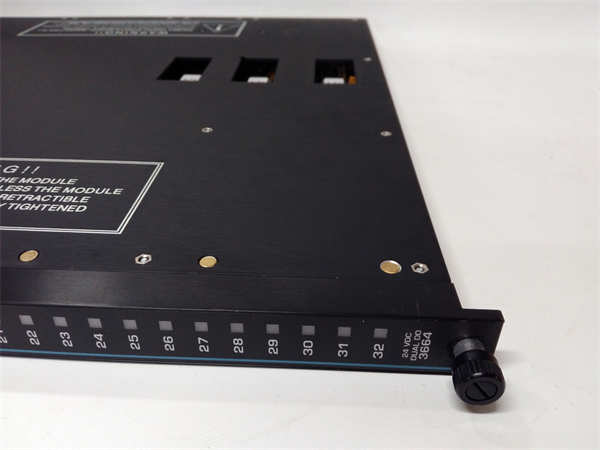

TRICONEX 3664

生命周期与迁移策略

TRICONEX（现 Schneider Electric）已将 3664 列入停产清单，不再提供新品或原厂维修服务。继续使用的主要风险包括：备件极度稀缺、价格持续攀升、缺乏固件更新支持，以及未来功能安全审计中被认定为“非受控组件”。

在无法立即升级系统的前提下，可行的临时方案包括：

• 建立最小安全库存（建议至少2块）；
• 委托具备 Tricon 认证资质的第三方进行板级修复（如更换 PHY 芯片、重焊 BGA 封装）；
• 将关键通信任务迁移至冗余 HMI 或专用 OPC 服务器，通过其他 Tricon 接口（如 4329 CPU 的辅助端口）间接获取数据。
