TRICONEX 3625A 数字量输出模块

Description

TRICONEX 3625A是一款高密度、32点数字量输出模块，属于TRICONEX（现隶属于Schneider Electric）Tricon和Trident系列容错安全系统。作为安全仪表系统(SIS)中至关重要的执行元件驱动接口，TRICONEX 3625A能够将来自安全控制器的逻辑信号转化为驱动现场最终执行元件（如阀门、继电器、电磁阀等）所需的电信号。3625A模块专为需要高可靠性和高可用性的安全关键应用而设计，采用了三重模件冗余(TMR)架构，确保在发生硬件故障时系统仍能安全可靠地运行。TRICONEX 3625A的每个输出通道都经过精心设计，具备完善的故障检测和诊断功能，能够实时监测输出状态和现场线路的完整性，从而提高整个安全系统的安全性和诊断覆盖率。该模块在自动化系统中扮演着关键的角色，是实现安全联锁、紧急停车等安全功能的直接执行者，其性能直接关系到工业过程的安全稳定运行。

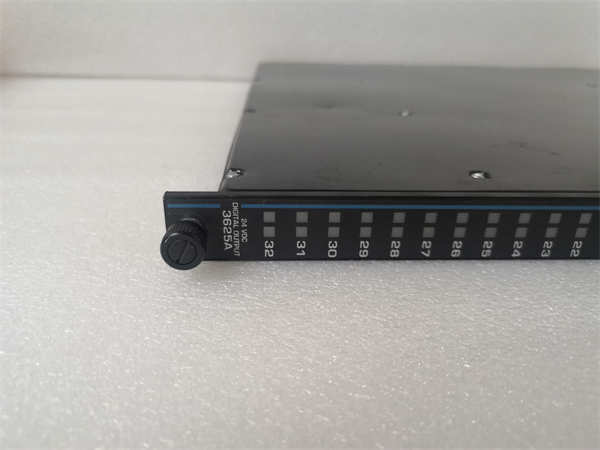

TRICONEX 3625A

技术规格

产品型号：3625A

制造商：TRICONEX(Schneider Electric)

产品类型：数字量输出模块(Digital Output Module)

适用系统：TRICONEX Tricon(v10.2及更高版本),TRICONEX Trident

输出点数：32点(共用)

输出电压：标称24 VDC(范围16-32 VDC)

最大输出电压：36 VDC

每点最大电流：1.7 A

浪涌电流：7 A(持续10 ms)

最小负载电流：10 mA

最大漏电流：4 mA

电压降：<2.8 VDC 1.7 A(典型值)

电源功耗：<13 W

隔离电压：1500 VDC(点对系统)

工作温度：-20°C至+70°C

主要特点和优势

TRICONEX 3625A数字量输出模块凭借其卓越的性能和可靠性，成为安全关键应用的首选：

三重模件冗余(TMR)：采用TMR架构，每个输出通道都由三个独立的电路并行驱动，并通过表决逻辑选择最终输出，消除了单点故障，显著提高了系统的可靠性和可用性。

四重化输出电路：每个输出点都配备了四重化的输出开关，进一步增强了关键信号路径的冗余性，提升了安全性和可用性。

完善的故障检测和诊断：具备先进的在线诊断功能，能够实时监测每个输出开关和现场线路的状态，检测开路、短路、电源丢失等故障，并及时报告，提高了系统的诊断覆盖率。

可配置的输出类型：支持带诊断的常开或常闭输出配置，能够灵活适应不同的现场应用需求。

高输出驱动能力：每个输出点能够提供高达1.7 A的驱动电流，可以直接驱动多种工业标准的执行元件。

与Tricon/Trident系统的无缝集成：作为专为Tricon和Trident系统设计的模块，TRICONEX 3625A能够与系统的其他模块完美兼容，实现简单的配置和集成。

工业级坚固设计：采用工业级元器件，能够在恶劣的工业环境下稳定可靠地运行，保证了系统的长期可靠性。

热插拔能力：支持在线更换，无需停机即可进行模块更换，最大限度地减少了系统停机时间，提高了系统的可用性。

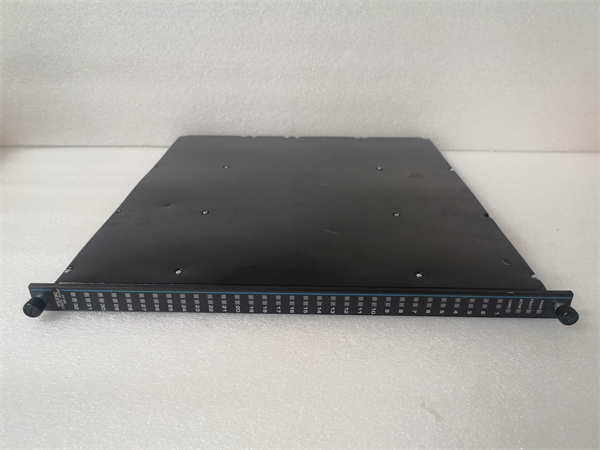

TRICONEX 3625A

应用领域

TRICONEX 3625A数字量输出模块是构建各种高完整性安全仪表系统(SIS)的关键组成部分，广泛应用于以下对安全性和可靠性要求极高的工业领域：

石油和天然气行业：用于紧急停车系统(ESD)、安全联锁系统、高压保护系统等，控制安全阀、切断阀等关键执行元件。

化工行业：应用于工艺安全系统、反应釜紧急排放系统、有毒气体泄漏防护系统等，驱动各种安全相关的执行机构。

电力行业：用于核电站、火电厂等关键设施的安全保护系统，控制汽轮机保护、锅炉保护等执行元件。

制药行业：在关键的制药生产过程中，用于安全联锁和紧急停止系统，确保生产过程和人员安全。

其他高风险工业领域：凡是需要符合SIL(安全完整性等级)要求的工业应用，例如LNG/LPG处理、大型自动化生产线安全控制等。

相关产品

与TRICONEX 3625A数字量输出模块相关的产品包括：

TRICONEX 3623/3624数字量输出模块：同系列的数字量输出模块，具有不同的输出点数和特性，以满足不同的应用需求。

TRICONEX 3501E/3502E电源模块：为Tricon/Trident系统提供稳定可靠的电源，确保包括3625A在内的所有模块正常工作。

TRICONEX 3503E数字量输入模块：用于接收来自现场安全传感器的信号，为安全控制逻辑提供输入。

TRICONEX 3721/3723模拟量输出模块：用于输出模拟信号，控制模拟执行元件，例如调节阀等。

TRICONEX 3008/3009 TMR主处理器模块：Tricon系统的核心控制单元，负责执行安全控制逻辑，并与3625A等I/O模块进行数据交换。

TRICONEX 216EA61B扩展机架：用于扩展Tricon系统的I/O容量，可以安装更多的3625A或其他I/O模块。

安装前准备：在安装TRICONEX 3625A数字量输出模块之前，请务必参考相关的Tricon或Trident系统安装手册和3625A模块的产品规格书，确保安装环境符合要求，并由经过培训的专业人员进行操作。检查3625A模块的包装是否完好，确认型号与订单一致。准备好正确的接线端子、电缆和工具。在进行任何电气连接之前，务必断开Tricon/Trident系统的电源，并采取必要的静电防护措施。按照系统设计图纸和接线图，正确连接现场执行元件的电缆到3625A模块的输出端子。

维护建议：为了确保TRICONEX 3625A数字量输出模块和整个安全系统的可靠运行，建议定期进行维护。定期检查3625A模块的端子连接是否紧固，电缆是否有损坏或老化现象。保持模块表面清洁，避免灰尘和污垢积聚影响散热。定期检查系统电源的稳定性。建议定期使用Triconex诊断工具对3625A模块进行功能测试和诊断检查，确保其工作状态正常。如果发现3625A模块出现任何故障或异常，应及时记录故障信息并联系TRICONEX(Schneider Electric)的技术支持部门进行处理，避免自行维修，以免影响系统的安全性和可靠性。

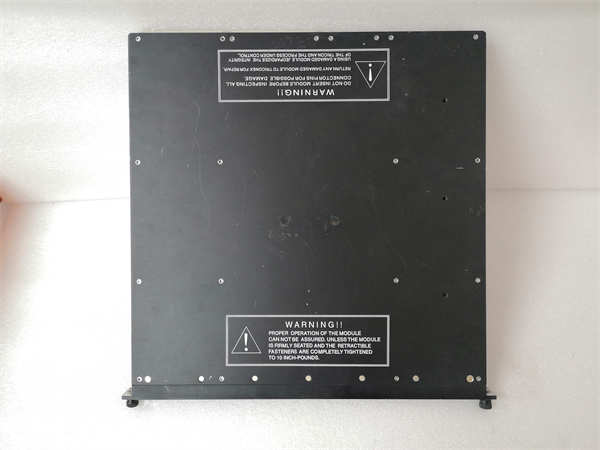

TRICONEX 3625A

产品保障

Schneider Electric(TRICONEX)对TRICONEX 3625A数字量输出模块提供全面的产品质量保证。该产品在制造过程中经过严格的质量控制和测试，符合相关的工业安全标准。
