TRICONEX 3503EC1  数字量输入模块 超高精度与动态响应！

描述

TRICONEX 3503EC1  是一款高可靠性的数字量输入模块，专为Triconex的Tricon安全仪表系统（SIS）设计。作为全球领先的安全控制系统供应商，Triconex（现为施耐德电气旗下品牌）的产品广泛应用于石油天然气、化工、电力、核能等高风险工业领域，致力于提供卓越的人员、资产和环境保护。

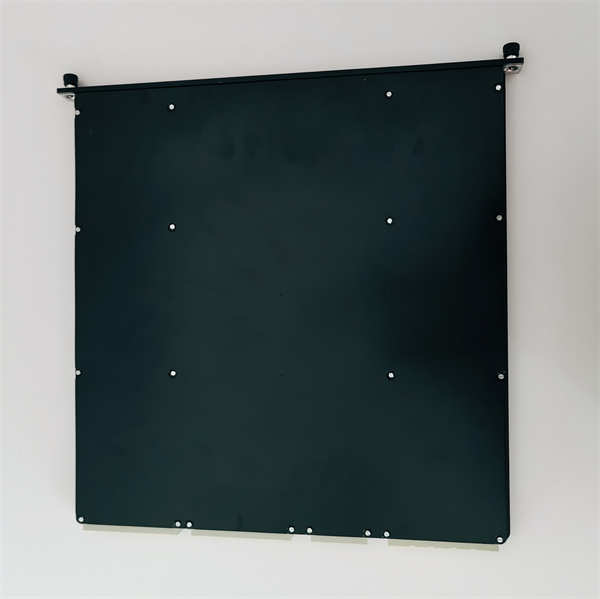

TRICONEX 3503EC1

TRICONEX 3503EC1 模块是Tricon系统接收现场数字量信号的关键组件。它能够从各种现场设备、传感器和开关（如限位开关、按钮、状态指示器等）获取数字输入信号，并将这些信息可靠地传递给Tricon控制器进行处理和决策。该模块的设计核心在于其对功能安全和高可用性的承诺，通常支持三重模块冗余（TMR）架构，这意味着它内部拥有三个独立的通道来处理每个输入信号。即使其中一个通道发生故障，其他两个通道仍能继续正常运行，确保了系统在极端条件下的连续运行和故障容忍能力，满足IEC 61508标准规定的SIL 3（安全完整性等级3）要求。

TRICONEX 3503EC1  不仅提供卓越的可靠性，还集成了高级诊断功能，能够持续监测输入通道的健康状态，从而简化了维护和故障排除过程。其坚固的设计使其能够在严苛的工业环境中稳定运行，是构建紧急停车系统（ESD）、火气保护系统（F&G）、燃烧器管理系统（BMS）和高完整性压力保护系统（HIPPS）等关键安全应用不可或缺的组成部分。

技术规格

主要特点和优势

TRICONEX 3503EC1  数字量输入模块以其卓越的功能安全特性和高可靠性，为关键工业过程提供坚实的保障。

三重模块冗余 (TMR) 架构： TRICONEX 3503EC1 通常采用Tricon系统的核心TMR技术。这意味着每个输入通道都由三个独立的子模块进行处理。如果其中一个子模块发生故障，其他两个子模块会继续正常工作，并通过表决机制确保输出的正确性。这种冗余设计提供了无与伦比的故障容忍能力，即使在单个组件失效的情况下，系统也能继续运行，最大限度地减少了非计划停机时间，并显著提高了系统可用性和可靠性，达到SIL 3安全等级。

高安全完整性等级 (SIL 3) 认证： 该模块符合国际功能安全标准IEC 61508规定的SIL 3安全等级。这意味着 TRICONEX 3503E 适用于最高级别的安全关键应用，能够有效降低因设备故障而导致的人员伤害、环境污染和资产损失的风险。其设计和验证过程严格遵循行业最佳实践，确保了在极端条件下的可靠性和安全性。

全面的诊断功能： TRICONEX 3503EC1  集成了先进的自诊断功能，能够持续监测输入通道的健康状态、内部电路的完整性以及通信链路。这些诊断信息可以实时报告给Tricon控制器和操作员，有助于快速识别和定位故障，从而简化了维护和故障排除过程，缩短了平均修复时间（MTTR）。

宽泛的输入兼容性： 模块支持24V AC/DC的数字量输入信号，能够接收多种类型的现场信号，包括干接点和电压信号。这使其能够与各种工业传感器、开关和执行器无缝连接，提供了广泛的应用灵活性。

坚固耐用的工业级设计： TRICONEX 3503EC1 专为严苛的工业环境设计，具有宽广的工作温度范围（-40°C至+70°C）和高湿度耐受性。它还通过了严格的EMC、振动和冲击测试，确保在恶劣工况下长期稳定可靠地运行，减少了维护需求和更换频率。

支持热插拔： 作为Tricon系统的一部分，TRICONEX 3503EC1  通常支持热插拔功能。这意味着在系统在线运行的情况下，可以在不中断过程的情况下更换故障模块，极大地简化了维护操作，并进一步提高了系统的可用性。

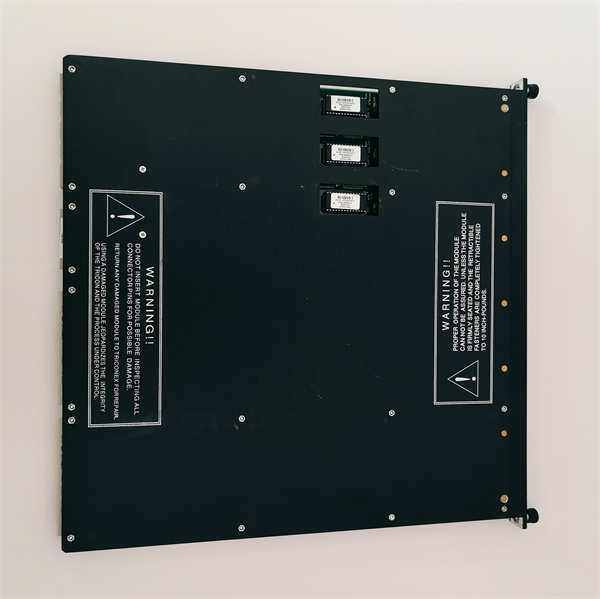

TRICONEX 3503EC1

应用领域

TRICONEX 3503E 数字量输入模块是Triconex安全仪表系统（SIS）的关键组成部分，广泛应用于需要高可靠性、高安全性和故障容忍度的工业领域。

石油和天然气行业： 在炼油厂、石化生产装置、海上钻井平台、天然气处理厂和输油管线等设施中，TRICONEX 3503EC1  用于构建紧急停车系统（ESD）。它接收来自现场传感器（如高压/低压开关、火灾探测器、气体泄漏探测器、紧急停车按钮）的数字信号，并在检测到危险情况时，快速、安全地将过程带到安全状态，防止事故升级。

化工行业： 在各种精细化工、基础化工和制药生产过程中，涉及潜在的爆炸性或有毒物质。TRICONEX 3503EC1 被用于安全联锁系统，监测反应釜、储罐和管道的状态，确保设备在安全操作限制内运行。例如，它可能监测紧急排放阀的状态，或确保在启动泵之前所有安全门都已关闭。

电力生产与输配： 在燃煤电厂、燃气电厂、核电站以及变电站中，TRICONEX 3503EC1  用于锅炉燃烧器管理系统（BMS）和汽轮机跳闸保护系统。它接收来自火焰探测器、锅炉水位开关、跳闸按钮等数字信号，确保燃烧过程安全启动和停止，并在异常情况下迅速安全地关闭机组，防止设备损坏和人员伤亡。

高完整性压力保护系统 (HIPPS)： 在管道、容器或设备可能出现过压风险的应用中，TRICONEX3503EC1 是HIPPS系统的核心组件。它接收来自高压开关的信号，并在压力达到危险阈值时，触发安全阀或紧急切断阀的关闭，从而防止管道破裂或设备损坏。

其他重工业： 在冶金、采矿、水处理、纸浆和造纸等行业，凡是涉及大型设备、高速运转机械或危险介质的生产过程，TRICONEX 3503EC1  都可用于构建各种安全联锁和保护系统，确保生产过程的安全性和人员健康。

相关产品

TRICONEX 3503EC1 数字量输入模块是Triconex Tricon安全仪表系统生态系统中的一个组件，其功能需要与Tricon系统的其他模块协同工作。

Triconex 3500系列机架 (Chassis)：例如 Triconex 8101（主底盘）或 Triconex 8102（扩展底盘），TRICONEX 3503E 模块安装在这些机架中，通过背板与主处理器和电源模块进行通信。

Triconex 3008/3008A/3009：这是Tricon系统的主要处理器模块，是整个系统的“大脑”，负责执行安全逻辑和处理来自包括 TRICONEX 3503E 在内的所有I/O模块的数据。

Triconex 350X系列数字量输出模块：例如 Triconex 3603E（数字量输出模块），与数字量输入模块 TRICONEX 3503E 形成I/O对，用于控制现场的数字量执行器。

Triconex 370X系列模拟量输入模块：例如 Triconex 3700A（模拟量输入模块），用于接收模拟量信号。

Triconex 380X系列模拟量输出模块：例如 Triconex 3805E（模拟量输出模块），用于输出模拟量控制信号。

Triconex 4351B / 4351C (Communication Module)：TCM模块用于Tricon系统与外部系统（如DCS、SCADA、HMI）进行通信，以及实现控制器之间的Peer-to-Peer通信。

Triconex 8310 (Power Module)：Tricon系统的电源模块，为整个机架和所有安装的模块提供冗余电源。

Triconex Field Termination Assemblies (FTA)：这些是用于连接现场接线到I/O模块的外部接线端子板，例如与 TRICONEX 3503E 对应的数字量输入FTAs，简化了现场布线和维护。

Triconex Triconex System Configurator (TSC) 软件：用于对Tricon系统进行编程、配置、诊断和维护的工程软件工具。

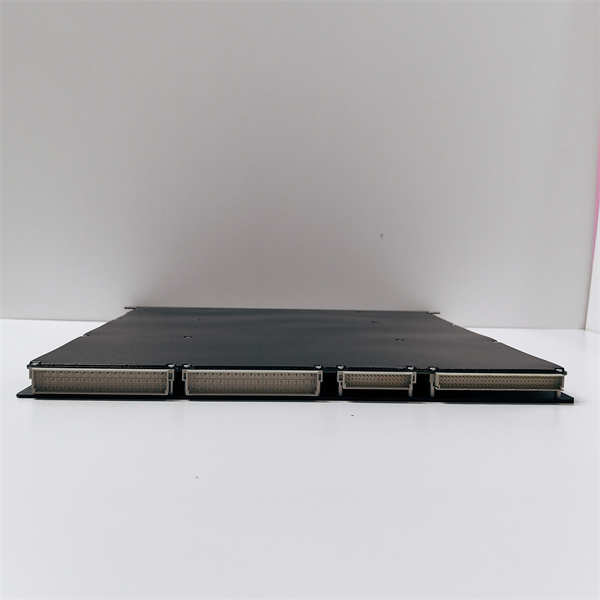

TRICONEX 3503EC1

安装与维护

安装前准备：在安装 TRICONEX 3503EC1 数字量输入模块之前，务必仔细阅读Triconex提供的Tricon系统安装和维护手册，以了解所有安全规程、电气连接规范和模块插拔步骤。确保安装环境符合模块的工作温度、湿度和电磁兼容性要求。TRICONEX 3503EC1 必须安装在Tricon系统专用的机架（Chassis）中。在插入模块前，确认机架已正确接地，且所有电源已断开。由于Tricon模块是高度敏感的电子设备，在处理时务必佩戴防静电手环，并避免直接接触模块上的电子元件。确保现场布线正确，并使用适当的屏蔽电缆以减少电磁干扰。

维护建议：为了确保 TRICONEX 3503EC1 及其所属的Tricon系统长期稳定运行并保持其安全完整性等级，建议实施以下预防性维护措施：

1. 定期系统诊断： 利用Triconex System Configurator (TSC) 软件，定期执行系统诊断，监测 TRICONEX 3503EC1  以及所有I/O模块的健康状态、事件日志和故障指示。及时响应任何诊断警报，并根据系统指示进行故障排除。
2. 目视检查： 定期检查模块的物理状况，包括连接器、指示灯和线缆。确保所有连接牢固，没有松动、腐蚀或损坏迹象。检查模块上的LED指示灯是否正常，它们可以提供模块状态的即时反馈。
3. 环境控制： 确保控制室或机柜内部的环境符合模块的工作要求，特别是温度和湿度。保持机柜内部清洁，避免灰尘和污染物积聚，因为它们可能影响散热并导致电子元件故障。
4. 固件和软件更新： 按照Triconex的推荐，定期更新Tricon控制器固件和TSC软件。新的版本可能包含性能改进、错误修复和安全补丁，有助于提升系统可靠性和安全性。
5. 热插拔规程： TRICONEX 3503EC1  通常支持热插拔功能。在需要更换故障模块时，严格遵循Triconex手册中的热插拔规程，确保在不中断过程运行的情况下进行操作，最大限度地减少停机时间。
6. 定期测试： 对于安全关键系统，根据安全生命周期管理计划，定期对包括 TRICONEX 3503EC1  在内的所有安全相关I/O进行功能测试，以验证其是否能按预期执行安全功能。

产品保障

我们对 TRICONEX 3503EC1  数字量输入模块的卓越品质和无与伦比的可靠性充满信心，并为客户提供行业领先的产品保障。
