TRICONEX 3503E | 三重化模拟量输入模块 | 停产备件/维保分析

Description

关键技术规格

o产品型号: 3503E
o制造商: TRICONEX / Schneider Electric
o所属系统: Tricon TMR 安全控制系统（v9、v10 主流应用版本）
o输入通道数: 16 通道，三重化（每通道由三个独立A/D路径并行采样）
o信号类型: 4–20 mA（支持 HART 数字通信叠加）
o精度: ±0.1% 全量程（典型值），经TMR表决后有效
o隔离等级: 通道对地 ≥ 500 VAC，通道间电气隔离
o安装方式: 插入 Tricon 主机架（如 8310/8311），占用1个I/O槽位
o诊断功能: 每通道独立开路检测、超量程报警、HART通信状态上报
o工作温度: 0°C 至 +60°C
o认证标准: IEC 61508 SIL3, IEC 61511, FM, CSA

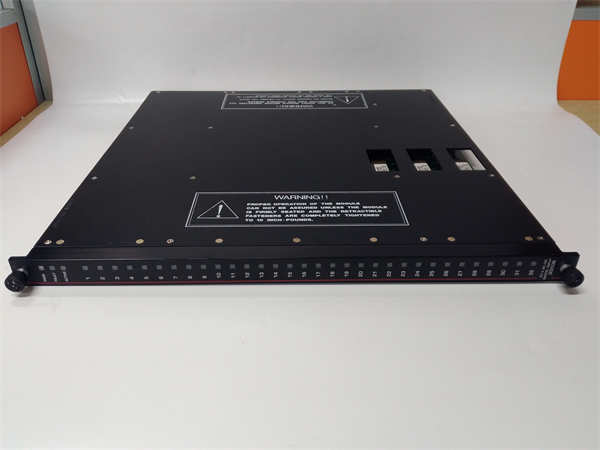

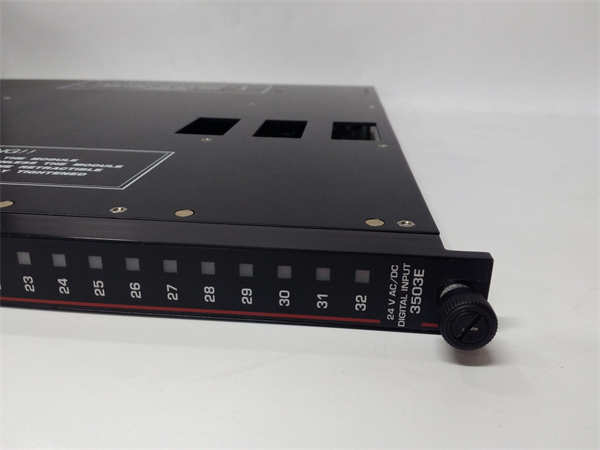

TRICONEX 3503E

系统定位与停机影响

该模块是 Triconex SIS 系统中实现高完整性模拟量监测的核心I/O单元，通常部署在炼油、化工、LNG等高危工艺的关键安全回路中，例如反应器温度、压力、液位或燃烧器火焰强度监测。3503E 采集的信号直接送入三重化主处理器进行“三取二”表决，作为触发紧急切断阀、停泵或熄火联锁的依据。若该模块发生故障且未被及时诊断，可能导致安全功能拒动（危险失效）或非计划跳车（安全失效），前者可能引发安全事故，后者将导致整套装置非计划停工，单次损失可达数十万至百万美元。

可靠性分析与常见故障点

尽管 Triconex 模块以高可靠性著称，但 3503E 作为服役超过15年的老旧硬件，已进入高故障率阶段。其常见故障模式主要包括：

1. 电解电容老化：板载滤波电容因长期高温运行出现容量衰减或漏液，导致电源纹波增大，引发通道漂移或随机复位。
2. HART调制解调器失效：用于叠加数字通信的专用芯片对静电敏感，在频繁插拔或接地不良环境下易损坏，表现为HART通信中断但4–20mA仍正常。
3. 接插件氧化：背板连接器长期暴露在含硫环境中，接触电阻升高，造成间歇性信号丢失，尤其在振动工况下更为明显。

设计上的薄弱环节包括：依赖系统背板供电，无独立电源冗余；HART功能集成度高，无法单独更换；早期版本未强化防潮涂层，对潮湿环境适应性差。

作为维保人员，应重点执行以下预防性措施：

• 每12个月使用高精度电流源对所有通道进行满量程校验，记录零点与增益漂移趋势；
• 检查模块安装紧固度及机柜密封性，防止湿气与粉尘侵入；
• 在停机窗口期间，使用接触电阻测试仪检测背板连接器阻抗；
• 对关键回路配置冗余通道（如双3503E交叉监测），降低单点失效风险。

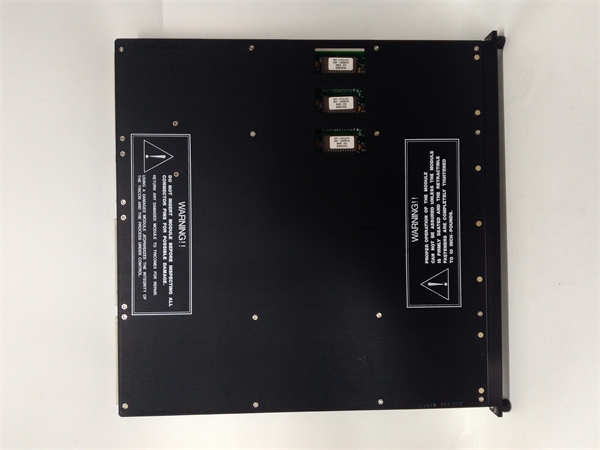

TRICONEX 3503E

生命周期与迁移策略

TRICONEX 3503E 已被 Schneider Electric 正式列为 Obsolete 产品，官方不再生产，技术支持也逐步缩减。继续使用的主要风险包括：备件来源不可靠、维修周期长、缺乏固件安全更新，以及未来审计中可能不符合最新功能安全标准（如IEC 61511:2016对硬件故障裕度的要求）。

在无法立即实施系统级升级的情况下，可采取临时维持方案：

• 建立最小安全库存（建议≥2块），优先从原厂翻新渠道采购；
• 对在用模块进行板级检测与电容预更换（Proactive Capacitor Replacement）；
• 利用 TriStation 1131 的诊断功能启用通道级健康监控，提前预警劣化趋势。

官方推荐的迁移路径是升级至 Triconex Trident 平台，对应新型号为 AI3531（16通道4–20mA TMR AI模块）。该迁移需重新组态安全逻辑、更新I/O接线端子（底板不兼容）、并可能涉及HART设备重新集成。
