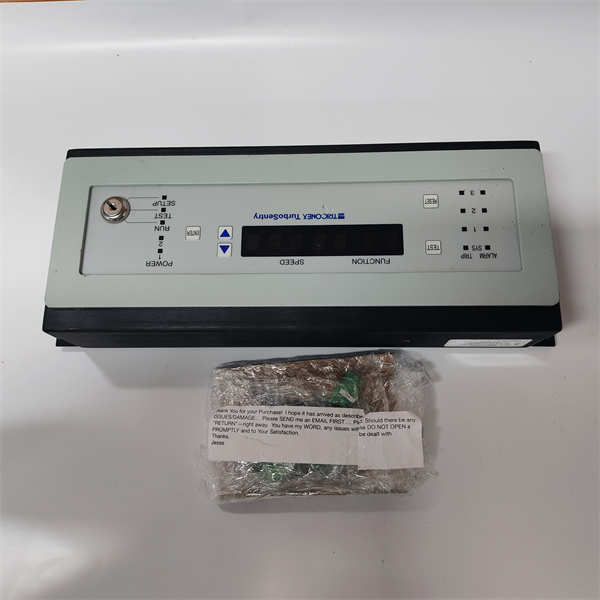

TRICONEX 1600071-001 振动监测模块 - 实时诊断，保障机组运行安全！

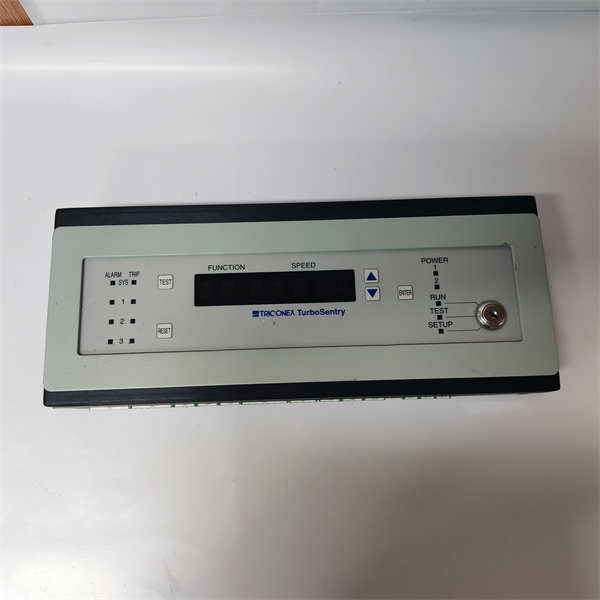

TRICONEX 1600071-001 振动监测模块 - 实时诊断，保障机组运行安全！ - 图片 2

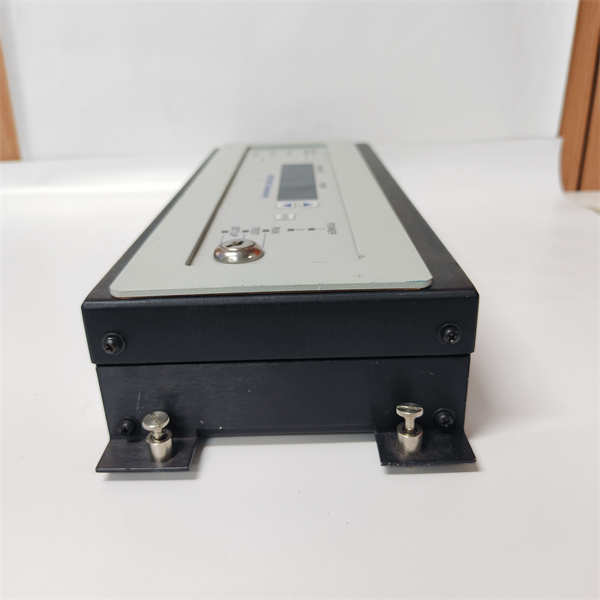

TRICONEX 1600071-001 振动监测模块 - 实时诊断，保障机组运行安全！ - 图片 3
TRICONEX 1600071-001 振动监测模块 - 实时诊断，保障机组运行安全！ - 图片 4

TRICONEX 1600071-001 振动监测模块 – 实时诊断，保障机组运行安全！

分类：

描述

TRICONEX 1600071-001 是工业安全系统的核心模块，采用三重模块冗余（TMR）架构通过SIL3认证（IEC 61508）。支持16通道数字输入，响应时间<10ms，工作温度 -40℃~+70℃，可选IP65防护等级。集成电源转换（24VDC输入）与信号隔离功能，适用于紧急停车系统（ESD）、核电安全监控等场景。

TRICONEX 1600071-001

TRICONEX 1600071-001

核心技术与性能

1. 安全架构

  • TMR三重冗余：三路独立处理器同步表决，单点故障零影响
  • 自诊断覆盖率>99%：实时监测PCB温度/湿度/电压波动
  • 1ms SOE事件记录：精确追溯故障时间点

2. 电气特性

参数 规格
输入电压 24VDC ±10%
输出精度 ±0.05% FS @25℃
通道逻辑电平 0VDC (低) / 24VDC (高)
输入阻抗 >10MΩ

3. 机械与环境

  • 尺寸：225×175×55 mm（带防护外壳）
  • 材质：铝合金壳体 + 三防涂层PCB
  • 防护等级：IP20 (基础) / IP65 (加装套件)
  • 抗振动：15g峰值（IEC 60068认证）

技术规格总表

参数 规格
型号 1600071-001
制造商 TRICONEX (美国)
安全认证 SIL3 (IEC 61508), ATEX, CE, UL
输入通道 16路数字输入
信号类型 干触点/脉冲/频率
响应时间 <10ms
工作温度 -40℃ ~ +70℃
存储温度 -40℃ ~ +85℃
功耗 ≤3.5W
通信接口 RS485 (通过背板扩展)

TRICONEX 1600071-001

TRICONEX 1600071-001

应用场景

1. 石油化工安全联锁

  • 紧急停车系统（ESD）：实时监测16路压力/温度信号
  • 典型效果：炼油厂非计划停机减少37%

2. 核电安全监控

  • 辐射泄漏检测：采集盖革计数器脉冲信号（≤10kHz）
  • 符合标准：IEEE 603核安全准则

3. 智能制造安全控制

// 机器人安全协作伪代码

if (安全门信号 == LOW) {         // 通道3输入检测

TMR_急停触发();              // 三重表决执行

SOE_记录(“安全门开启”, 时间戳); // 1ms精度事件日志

}

安装与维护

关键规范

  • 电气安装
  • 电源线径≥1.5mm²，接地电阻<1Ω
  • 信号线屏蔽层单端接地
    • 散热要求
  • 环境温度>50℃时强制风冷（风速≥2m/s）
  • 监控PCB温度<85℃（内置传感器）

维护周期

项目 标准
通道精度校验 每6个月（输入24VDC±0.1%）
三防涂层检查 每年（无盐雾腐蚀痕迹）
固件升级 年度更新（TRICONEX专用工具）

配套产品

  1. TRICONEX 4351B：安全输出模块（SIL3执行）
  2. TRICONEX 8111：机架扩展单元（支持32模块）
  3. TCS-AL-005：IP65防护套件
  4. TRISTATION 1131：安全逻辑编程软件
  5. CI871：PROFIBUS通信网关
