TRAFOTEK CHK0520 电抗器 – 工业电力滤波，抑制谐波干扰核心组件！

描述

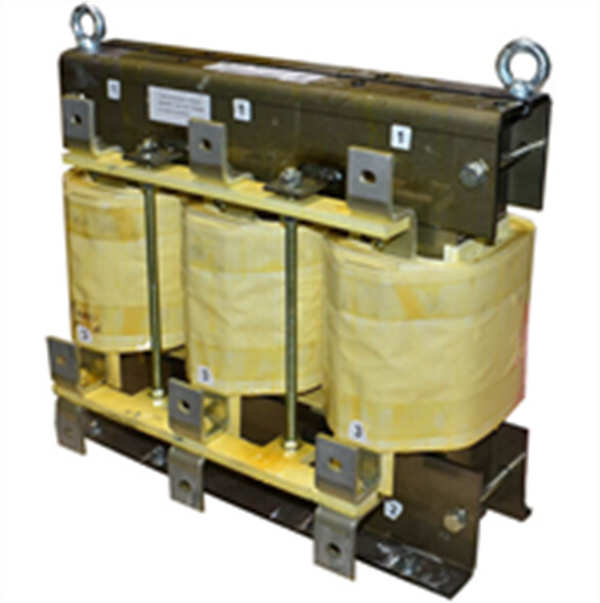

TRAFOTEK CHK0520 是芬兰 TRAFOTEK 公司旗下专为工业电力电子系统设计的串联电抗器，主要用于抑制电力系统中的谐波干扰、限制回路短路电流，并改善功率因数。作为 TRAFOTEK 低压电抗器系列的重要成员，TRAFOTEK CHK0520 凭借精湛的制造工艺和稳定的电气性能，广泛应用于工业自动化领域的变频器配套、光伏逆变器输出滤波等场景。​

在实际应用中，TRAFOTEK CHK0520 通常与变频器、整流器等非线性负载串联使用，能有效削弱 5 次、7 次等特征谐波，降低谐波对电网及周边设备的影响。同时，其限流功能可在电路发生短路时快速限制电流峰值，保护核心电力设备免受损坏。在自动化生产线、新能源电站等系统中，TRAFOTEK CHK0520 是保障电力系统稳定、延长设备寿命的关键电力元件。​

CHK0520 TRAFOTEK

主要特点和优势​

TRAFOTEK CHK0520 最核心的优势在于卓越的谐波抑制能力与低损耗特性。采用高品质硅钢片（Silicon Steel Sheet）和无氧铜线（Oxygen-Free Copper Wire）绕制，电感量稳定在 1.2mH±5%，能精准抑制变频器产生的特征谐波，谐波抑制率可达 30%-50%，显著改善电能质量。同时，其空载损耗低于 0.5W/A，运行时发热量小，不仅节能，还能减少散热设备投入，降低系统整体成本。​

结构设计与可靠性是TRAFOTEK CHK0520 的另一大亮点。模块采用紧凑型封装，体积比同类产品小 15% 左右，适合空间受限的工业控制柜安装。外壳采用阻燃工程塑料（Flame-Retardant Engineering Plastics），绝缘等级达到 F 级（155℃），能适应 – 25℃至 70℃的宽温工作环境。此外，产品通过国际电工委员会（IEC）标准认证，具备良好的抗电磁干扰（EMI）能力，在振动、粉尘较多的工业场景中也能稳定运行。​

安装与适配灵活性方面，TRAFOTEK CHK0520 表现出色。支持螺栓固定安装，接线端子采用压接式设计，连接牢固且便于维护。其额定电压 400V AC 适配工业常用低压系统，52A 额定电流可匹配 15-22kW 功率段的变频器，无需额外选型适配，大幅提升工程部署效率。同时，产品可与 ABB、西门子、施耐德等主流品牌变频器无缝兼容，无需调整电路参数即可直接使用。​

The TRAFOTEK CHK0520 series reactor is engineered to deliver superior harmonic mitigation and current limiting performance for industrial power electronic systems. Constructed with high-grade silicon steel laminations and oxygen-free copper windings, it maintains stable inductance across a wide temperature range, ensuring consistent harmonic suppression efficiency even in fluctuating load conditions.​

Designed for rugged industrial environments, the CHK0520 features a compact, flame-retardant enclosure with Class F insulation, providing reliable operation in temperatures ranging from -25°C to 70°C. Its low power loss design minimizes heat generation, reducing the need for additional cooling systems. With IEC certification and compatibility with major inverter brands, this reactor offers a cost-effective solution for improving power quality and protecting critical electrical equipment in automation and renewable energy applications.​

CHK0520 技术规格​

​

​

应用领域​

TRAFOTEK CHK0520 凭借精准的电感量控制和稳定的性能，在多个工业领域广泛应用。在工业自动化生产线中，它常与 20kW 左右的变频器配套使用，抑制变频器运行时产生的谐波，保护输送带电机、伺服电机等设备，避免电机因谐波过热烧毁，延长设备使用寿命 30% 以上。​

在新能源领域，光伏逆变器的输出侧常配置TRAFOTEK CHK0520，通过滤波作用减少逆变器输出电流中的谐波成分，使并网电流更接近正弦波，满足电网并网标准，同时降低谐波对逆变器内部元件的损耗。在水泵站、风机系统中，该电抗器与变频控制柜配套，能有效限制电机启动时的冲击电流，避免电网电压波动，保障泵站、风场的稳定运行。​

此外，在电梯控制系统、注塑机设备中，TRAFOTEK CHK0520 也发挥着重要作用。电梯运行中变频器频繁启停产生的谐波，可通过该电抗器有效抑制，确保电梯运行平稳；注塑机的液压系统电机在该电抗器的保护下，能减少因电流冲击导致的机械磨损，提升生产效率。​

相关产品​

1. TRAFOTEK CHK0315：同系列电抗器，额定电流5A，适配 11kW 以下变频器，与CHK0520形成功率覆盖梯度。​
2. TRAFOTEK CHK0630：额定电流 63A 电抗器，功率适配 22-30kW 系统，可作为CHK0520的升级选型。​
3. TRAFOTEK CML0520：并联电抗器，与CHK0520功能互补，主要用于补偿感性无功、改善功率因数。​
4. TRAFOTEK FLC0520：有源电力滤波器，可与CHK0520组合使用，实现更全面的谐波治理。​
5. ABB ACS580-01-046A-4：400V 22kW 变频器，与CHK0520完美配套，常用于工业电机控制。​
6. TRAFOTEK TDR0520：变压器 – 电抗器组合单元，集成CHK0520电抗器功能，适用于空间受限场景。​
7. TRAFOTEK CHK0520-H：高温版电抗器，绝缘等级提升至 H 级，可替代CHK0520用于高温工业环境。​

CHK0520 TRAFOTEK

安装与维护​

安装前准备：安装TRAFOTEK CHK0520 前，需确认安装位置的承重能力不低于 8kg，预留足够的散热空间（周围至少 10cm 无遮挡）。同时，检查产品外观有无破损，核对额定电压、电流是否与系统匹配，准备好合适的螺栓、接线端子及绝缘工具，并确保系统电源已断开。​

安装要点：将TRAFOTEK CHK0520 固定在平整的安装面板上，拧紧螺栓防止振动。按照产品接线图，将电抗器串联在变频器与负载之间，注意进出线方向不要接反，接线端子需紧固到位，避免接触不良产生发热。安装完成后，用万用表测量线圈电阻及绝缘电阻，确认无误后方可通电试运行。​

维护建议：定期巡检TRAFOTEK CHK0520 的运行状态，每月用红外测温仪检测表面温度，确保不超过额定温升。每季度清洁外壳灰尘，检查接线端子有无松动、氧化。若出现异常噪音、过热等情况，应立即断电检查，必要时联系专业人员进行线圈绝缘测试或电感量校准，避免故障扩大。
