CPCI‑AC‑6U‑500 900‑7002‑99 热插拔电源 – 双并联3.3V/5V输出，稳定可靠！

描述

Telkoor CPCI-AC-6U-500 900-7002-99 是一款高性能的6U CompactPCI (CPCI) 交流电源，由知名的工业电源解决方案提供商Telkoor设计和制造。作为CompactPCI总线架构的关键组件，这款电源模块旨在为高性能嵌入式系统和工业自动化应用提供稳定、可靠且高效的电力供应。Telkoor CPCI-AC-6U-500 900-7002-99 采用6U Eurocard标准尺寸，能够直接插入CompactPCI背板，为系统中的CPU模块、I/O模块和通信模块等提供符合CPCI规范的各种直流电压输出。

Telkoor CPCI-AC-6U-500 900-7002-99 的设计注重坚固性和可靠性，使其能够承受严苛的工业环境。它集成了先进的电源管理和保护功能，如过压保护（OVP）、过流保护（OCP）、短路保护和过温保护（OTP），确保系统运行的安全性和稳定性。此外，该电源模块通常支持热插拔功能，允许在系统不中断运行的情况下进行更换和维护，极大地提升了系统的可用性和可维护性，这对于电信、军事、航空航天、工业控制和交通运输等对可靠性有极高要求的应用至关重要。

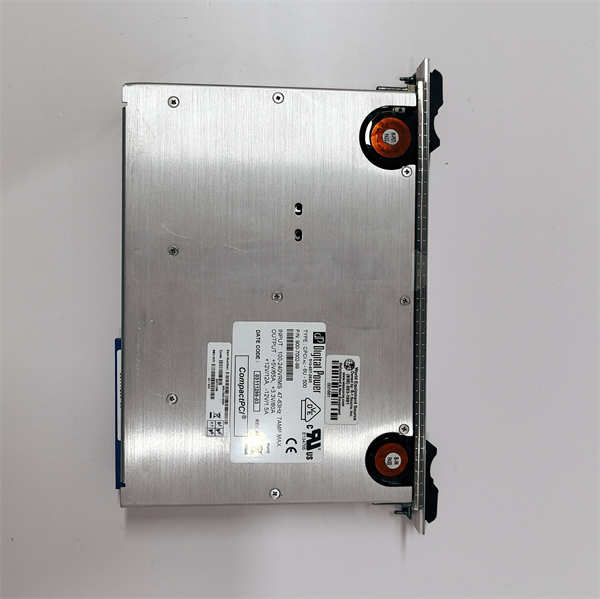

Telkoor CPCI-AC-6U-500 900-7002-99

技术规格

参数名称	参数值
产品型号	Telkoor CPCI-AC-6U-500 900-7002-99
制造商	Telkoor Power Supplies Ltd.
产品类型	CompactPCI (CPCI) 交流电源模块
外形尺寸	6U Eurocard
输入电压	85-264 VAC, 47-63 Hz (宽范围交流输入)
额定功率	500 W (具体可能因配置略有不同)
输出电压	+5V, +3.3V, +12V, -12V (符合CPCI规范)
输出电流	各电压轨独立电流输出能力，满足CPCI设备需求
效率	高达 85% 或更高
保护功能	过压保护 (OVP), 过流保护 (OCP), 短路保护, 过温保护 (OTP)
冗余支持	N+1 热插拔冗余支持
冷却方式	内置风扇强制风冷
工作温度	0°C 至 +50°C (可能支持更宽范围，取决于具体型号和散热)
存储温度	-40°C 至 +85°C
相对湿度	5% 至 95% (非冷凝)
认证标准	UL, CE, TUV (符合相关安全和EMC标准)
连接器	标准CompactPCI电源连接器

主要特点和优势

Telkoor CPCI-AC-6U-500 900-7002-99 CompactPCI交流电源模块以其卓越的性能和工业级设计，为关键嵌入式系统提供了显著的特点和优势。

高功率密度与标准兼容性： Telkoor CPCI-AC-6U-500 900-7002-99 在紧凑的6U Eurocard尺寸内提供了高达500W的额定输出功率，实现了高功率密度。这种标准化的设计使其能够无缝集成到任何符合CompactPCI规范的机箱和背板中，大大简化了系统设计和集成过程，尤其适用于空间受限但对电源需求较高的应用。

卓越的电气性能和稳定性： 该电源模块提供符合CPCI规范的精确直流电压输出（如+5V, +3.3V, +12V, -12V），并具备优异的负载调整率和纹波噪声抑制能力。这确保了为CompactPCI系统中的敏感电子元件提供纯净、稳定的电源，从而提高了整个系统的运行可靠性和数据完整性，对于高性能计算和数据处理至关重要。

全面的系统保护功能： Telkoor CPCI-AC-6U-500 900-7002-99 集成了多重保护机制，包括过压保护（OVP）、过流保护（OCP）、短路保护和过温保护（OTP）。这些保护功能在电源出现异常情况时能够迅速切断输出，有效防止对系统组件的损坏，从而延长了设备寿命，并提高了操作安全性。

支持热插拔和冗余配置： 为了满足高可用性应用的需求，Telkoor CPCI-AC-6U-500 900-7002-99 支持N+1热插拔冗余配置。这意味着在系统运行过程中，可以在不中断电力供应的情况下更换或添加电源模块。这种热插拔功能极大地简化了系统的维护和升级，最大限度地减少了计划外停机时间，确保了关键应用的连续运行。

宽范围交流输入和高效率： Telkoor CPCI-AC-6U-500 900-7002-99 能够接受85-264 VAC的宽范围交流输入电压，使其适用于全球不同地区的电网条件。同时，其高达85%或更高的转换效率，意味着更少的能量损耗和发热量，有助于降低系统的运营成本，并提高电源自身的可靠性。

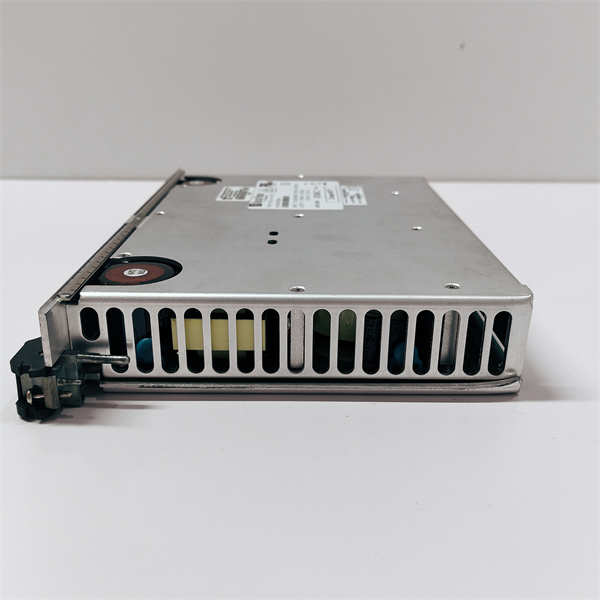

Telkoor CPCI-AC-6U-500 900-7002-99

应用领域

Telkoor CPCI-AC-6U-500 900-7002-99 CompactPCI交流电源模块凭借其高可靠性、坚固设计和热插拔能力，广泛应用于对系统稳定性和持续运行有严格要求的关键工业和嵌入式领域。

电信与网络基础设施： 在电信交换机、基站、网络路由器和数据中心设备中，Telkoor CPCI-AC-6U-500 900-7002-99 为CompactPCI架构的通信处理器、媒体网关和控制单元提供稳定电源。其热插拔和冗余支持能力确保了通信网络的7×24小时不间断运行，最大程度地减少了服务中断。

工业自动化与控制： 在工业控制系统、机器视觉、数据采集系统和SCADA/MES工作站中，Telkoor CPCI-AC-6U-500 900-7002-99 为CompactPCI控制器和I/O模块提供可靠电力。它能承受工厂环境中的温度波动、振动和电气噪声，确保生产过程的连续性和精确控制。

军事与航空航天： 在舰载系统、机载设备、雷达系统、地面控制站和模拟器中，对电源的可靠性和环境适应性有极高要求。Telkoor CPCI-AC-6U-500 900-7002-99 的坚固设计和宽工作温度范围使其成为这些关键任务应用的理想选择，满足严苛的MIL标准要求。

交通运输： 在铁路信号系统、地铁控制系统、车载信息娱乐系统和智能交通管理系统中，Telkoor CPCI-AC-6U-500 900-7002-99 提供稳定电源，支持车辆通信、乘客信息和安全监控等功能。其高可靠性对于确保交通运营的安全和效率至关重要。

医疗设备： 在高端医疗影像设备（如MRI、CT）、诊断仪器和生命支持系统中，Telkoor CPCI-AC-6U-500 900-7002-99 为其中嵌入的CompactPCI控制单元提供洁净、可靠的电源。其高稳定性和保护功能对于医疗设备的精确操作和患者安全至关重要。

安装与维护

安装前准备：在安装 Telkoor CPCI-AC-6U-500 900-7002-99 CompactPCI交流电源模块之前，务必仔细阅读Telkoor提供的产品手册和CompactPCI系统集成指南，以确保了解所有安全须知、电气连接规范和模块插拔步骤。确认安装环境符合电源模块的工作温度、湿度和电磁兼容性要求，并确保机箱内有足够的通风空间，以保证内置风扇的正常散热。在将 Telkoor CPCI-AC-6U-500 900-7002-99 插入CompactPCI机箱的电源插槽之前，务必确保机箱电源已断开，并采取防静电措施，以防止静电对电源模块或系统中的其他敏感电子元件造成损坏。确保交流输入电源的电压和频率符合 Telkoor CPCI-AC-6U-500 900-7002-99 的要求。

维护建议：为了确保 Telkoor CPCI-AC-6U-500 900-7002-99 长期稳定可靠地运行，建议实施以下预防性维护措施：

定期清洁： 定期检查电源模块的进气口和风扇是否有灰尘堆积。灰尘会阻碍散热，导致过热，缩短电源寿命。使用无油压缩空气或软刷轻轻清除灰尘，确保通风畅通。
监测状态指示： 观察 Telkoor CPCI-AC-6U-500 900-7002-99 上的LED状态指示灯。如果指示灯显示异常（例如，故障指示灯亮起），应立即参考产品手册进行故障排除。
环境检查： 确保CompactPCI机箱内部的工作温度和湿度维持在电源模块的规定范围内。极端环境条件会加速部件老化。
检查连接： 定期检查电源模块与背板的连接是否牢固，以及交流输入电缆是否连接紧密，没有松动或损坏迹象。松动的连接可能导致电压波动或瞬时断电。
冗余电源检查： 如果系统配置了N+1冗余电源，定期检查冗余电源的健康状况，确保所有电源模块都能正常工作，并在必要时进行热插拔测试，验证冗余功能。

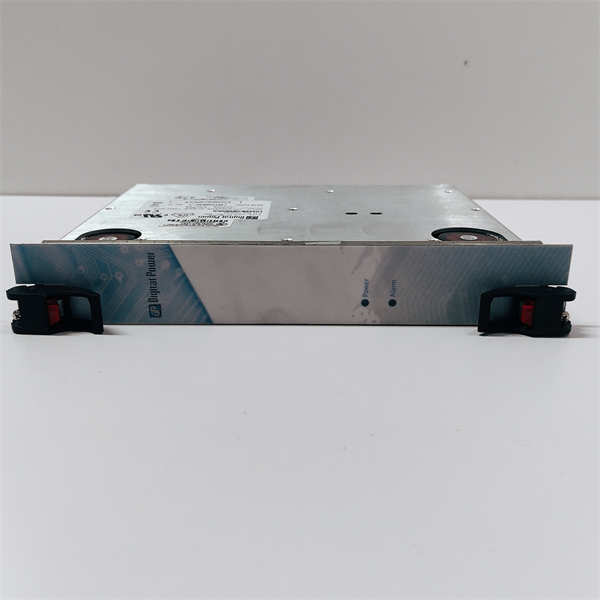

Telkoor CPCI-AC-6U-500 900-7002-99

产品保障

我们对 Telkoor CPCI-AC-6U-500 900-7002-99 CompactPCI交流电源模块的卓越品质和可靠性能充满信心，并致力于为客户提供全面的产品保障。
