T8403 ICS TRIPLEX Trusted®TMR 24Vdc数字量输入模块

Description

ICS Triplex T8403是一款关键的Trusted®TMR 24Vdc数字量输入模块，由ICS Triplex（现为罗克韦尔自动化旗下品牌）设计和制造。该模块是ICS Triplex Trusted®安全仪表系统(SIS)的重要组成部分，专门用于在对安全性和可用性有极高要求的工业环境中，可靠地采集来自现场的数字量信号。

T8403模块提供多达40个数字量输入通道，每个通道都采用三重模块冗余(TMR)架构。这意味着每个现场输入信号在模块内部都被三路独立的电路处理，并通过硬件实现的表决逻辑(2-out-of-3 voting)来检测和纠正任何一个通道的故障，确保即使其中一路输入发生故障，系统也能持续准确地获取信号，并进行无缝、无中断的运行。

该模块具备全面的板载诊断功能和自检能力，可以检测现场线路的开路和短路故障。此外，T8403还提供具有1毫秒分辨率的事件序列(SOE)报告功能，精确记录数字量信号的状态变化，这对于事故分析和故障诊断至关重要。作为Trusted®系统的一部分，T8403已获得TÜV认证，符合IEC 61508 SIL 3安全完整性等级，是构建最关键安全应用的理想选择。

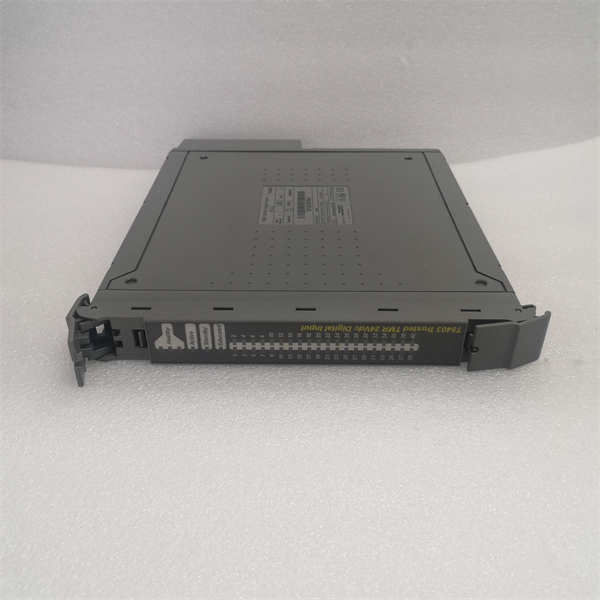

T8403 ICS TRIPLEX

技术规格

产品型号：T8403

制造商：ICS Triplex(现为Rockwell Automation旗下品牌)

产品类型：Trusted®TMR 24Vdc数字量输入模块

架构：三重模块冗余(TMR)

安全完整性等级(SIL)：TÜV认证IEC 61508 SIL 3

输入通道数：40个三冗余(TMR)数字量输入通道

输入电压:24V DC(标称值)

输入电压范围:0V至+36V DC(测量范围)

输入阻抗:5 kΩ

输入电流:2 mA(典型值)

阈值:用户可配置

最大耐压:±50V DC

隔离:2500 V脉冲耐压光电/电流隔离屏障(通道间无隔离)

线路监测:每通道可选配置，用于检测开路和短路故障

事件序列(SOE)报告板载，1毫秒分辨率

数字滤波:可配置50/60 Hz数字滤波，消除现场噪声

功耗:20 W(背板IMB供电),最大功耗29W

工作温度:0°C至+60°C(+32°F至+140°F)(部分资料提及-40°C至+70°C)

存储温度:-25°C至+70°C(-13°F至+158°F)(部分资料提及-55°C至+85°C)

相对湿度:10%–95%(非冷凝)

振动:5g RMS,10 Hz至500 Hz

冲击:30g,11 ms半正弦脉冲

热更换:支持在线热更换(通过专用配套槽位或智能槽位配置)

状态指示灯:前面板输入状态LED(显示输入状态和现场接线故障)；模块状态LED(显示模块健康和操作模式)

兼容机箱:T8100或T8300 I/O模块槽位

主要特点和优势

ICS Triplex T8403 Trusted®TMR数字量输入模块凭借其卓越的安全性能和可靠性，具备以下显著特点和优势：

三重模块冗余(TMR)设计：每个数字量输入通道都内置三路独立的输入电路，并通过硬件投票逻辑来消除任何一个输入通道的故障。这种设计提供了无与伦比的容错能力和高可用性，确保在单点故障发生时，系统仍能持续准确地获取现场信号。

高安全完整性等级(SIL 3)：T8403模块及其所属的Trusted®系统通过了TÜV认证，符合最高级别的安全完整性等级IEC 61508 SIL 3。这使其成为紧急停车系统(ESD)、火气检测系统(F&G)和其他安全关键应用的理想选择。

全面的诊断功能：模块具备先进的板载诊断和自检功能，能够检测现场线路的开路、短路和地线故障。每通道可选的线路监测功能进一步增强了故障检测能力，提高了系统可靠性。

高分辨率事件序列(SOE)报告：T8403提供1毫秒分辨率的板载SOE报告，精确记录所有数字量输入信号的状态变化。这对于事故分析、故障诊断和满足法规要求至关重要。

电气隔离与抗干扰能力：模块具备2500V的脉冲耐压光电/电流隔离屏障，有效隔离现场信号与系统内部电路，增强了抗噪声和电磁干扰的能力。可配置的50/60 Hz数字滤波进一步降低了现场噪声对信号的影响。

热更换能力：T8403模块支持在线热更换，无需停机即可更换故障模块。这大大缩短了维护时间和停机成本，确保了生产的连续性。

灵活的配置与诊断：用户可配置输入电压阈值，以适应不同的现场信号。前面板的LED指示灯清晰显示每个输入通道的状态和模块的整体健康状况，便于快速诊断。

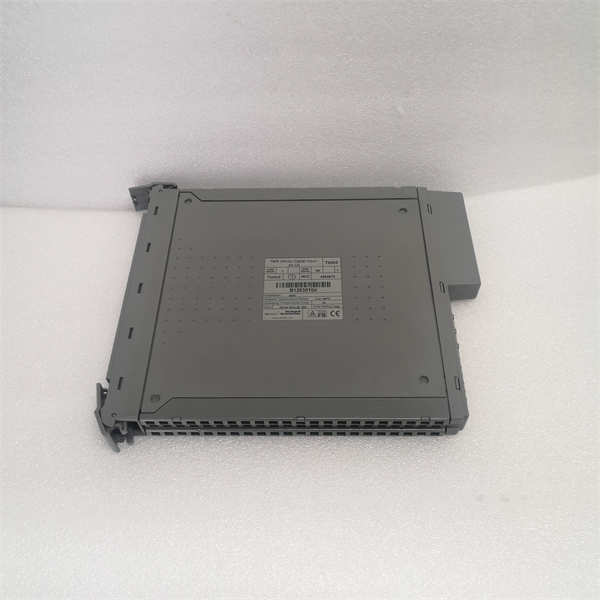

T8403 ICS TRIPLEX

应用领域

ICS Triplex T8403 Trusted®TMR 24Vdc数字量输入模块广泛应用于对数字量信号采集的安全性、可靠性和精度有最高要求的各种工业领域：

石油和天然气：在炼油厂、石化设施、海上钻井平台、天然气处理和管道输送系统中，作为紧急停车系统(ESD)、火气检测系统(F&G)和燃烧器管理系统(BMS)的数字量输入接口，采集阀门位置、泵状态、火焰探测器信号、紧急按钮状态等。

电力行业：在核电站、火力发电厂和变电站中，用于采集断路器状态、开关量报警、保护继电器状态以及其他关键设备的数字量信号，以实现安全联锁和保护功能。

化工和制药：在高风险化工过程和制药生产中，采集安全联锁开关、紧急停车按钮、极限位置开关等数字量信号，确保生产过程的安全性和合规性。

其他重工业：在冶金、采矿、造纸和水泥等行业中，对于涉及高温、高压、有毒物质或潜在爆炸风险的工艺，提供高可靠的数字量信号采集，以确保生产过程的安全性。

安装与维护

安装前准备：在安装ICS Triplex T8403 Trusted®TMR 24Vdc数字量输入模块之前，务必仔细阅读ICS Triplex Trusted®系统的详细安装手册和所有相关的安全指南。确保所有安装工作在断电状态下进行，并严格遵守所有适用的电气安全规范和局部规章。检查安装位置是否满足模块的环境要求（如温度、湿度、振动和电磁兼容性），并确保有足够的空间用于散热和接线。将T8403模块正确插入Trusted®I/O机箱的指定槽位中，并确保连接器完全插入并锁定到位。正确连接所有24Vdc数字量输入信号线，并确保所有接线牢固可靠，接地良好。

维护建议：为确保ICS Triplex T8403的长期可靠运行和最高安全完整性，建议进行以下维护：定期目视检查模块外部，清除灰尘和污垢堆积，并检查所有接线端子是否紧固。确保Trusted®机箱内部清洁，通风良好，以防止模块过热。利用Trusted®System Software/Workbench，定期检查T8403模块的诊断状态、错误日志和输入信号状态。观察模块前面板的LED状态指示灯，以便快速识别运行异常或现场线路故障。T8403支持热更换功能，这意味着在大多数情况下，可以在不中断系统运行的情况下更换故障模块。在进行任何维护或更换操作前，务必遵循严格的安全程序，断开相关电源，并由经过ICS Triplex（罗克韦尔自动化）培训的专业人员进行。更换模块后，应进行适当的功能测试以验证输入信号的正常采集和处理。

T8403 ICS TRIPLEX

产品保障

ICS Triplex(罗克韦尔自动化旗下品牌)对T8403 Trusted®TMR 24Vdc数字量输入模块提供全面的产品保障，这充分体现了我们对产品质量和客户安全的高度承诺。
