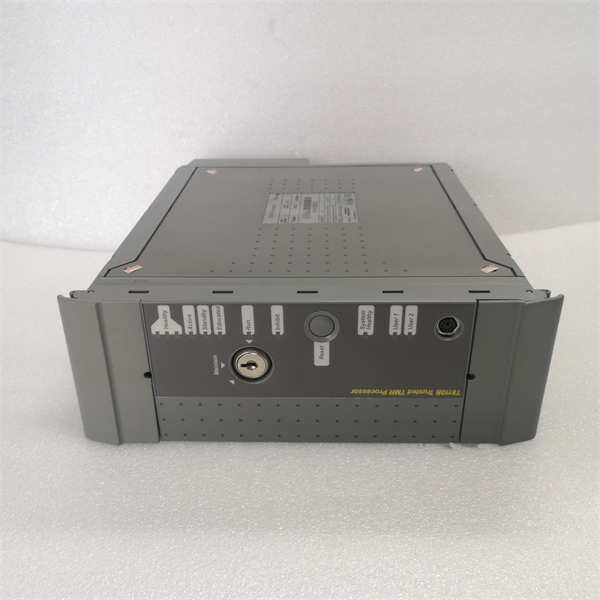

T8110B ICS TRIPLEX Trusted® TMR 处理器模块

Description

ICS Triplex T8110B是一款高性能、高可靠性的Trusted®TMR处理器模块，由ICS Triplex（现为罗克韦尔自动化旗下品牌）设计和制造。作为ICS Triplex Trusted®安全仪表系统(SIS)的核心组件，T8110B模块在对安全性和可用性有极高要求的工业应用中扮演着至关重要的角色。

T8110B处理器模块是Trusted®系统的主处理单元，它采用三重模块冗余(TMR)架构，实现了业界领先的容错能力。这意味着模块内部包含三个独立的处理器区域，它们并行执行相同的应用程序，并通过硬件实现的表决逻辑(2-out-of-3 voting)来检测和纠正任何一个处理器区域的故障，从而确保系统在单个故障发生时仍能无缝、无中断地运行。这种“3-2-0”容错操作和硬件实现故障容忍(HIFT)架构，使得T8110B能够提供极快的故障识别和响应时间，并自动处理故障而不会产生不必要的报警。

T8110B处理器模块负责整个系统的控制和监测功能，处理来自各种模拟量和数字量I/O模块的数据，并通过Trusted®TMR模块间通信总线进行数据交换。它支持全套的IEC 61131-3编程语言，并提供前置面板指示灯以显示模块健康和状态，以及一个RS232串行诊断端口用于系统监测、配置和编程。此外，T8110B还支持IRIG-B002和IRIG-B122时间同步信号，以及两个可配置的RS422/485连接和一个RS485连接，进一步增强了其在复杂工业环境中的应用灵活性。该模块已获得TÜV认证，符合IEC 61508 SIL 3安全完整性等级，是构建最关键安全应用的理想选择。

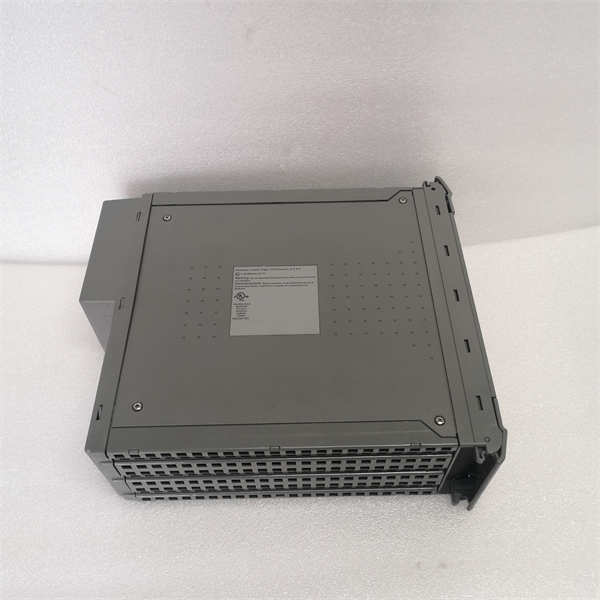

T8110B ICS TRIPLEX

技术规格

产品型号:T8110B

制造商:ICS Triplex(现为Rockwell Automation旗下品牌)

产品类型:Trusted®TMR处理器模块

架构：三重模块冗余(TMR),3-2-0容错操作

安全完整性等级(SIL)：TÜV认证IEC 61508 SIL 3

处理器：Motorola Power PC系列处理器(部分资料提及Intel®Core™i7-4700EQ/ARM Cortex-A8)

处理器时钟：100 MHz(部分资料提及2.4 GHz)

内存：DRAM:16 MB EDO 60 ns;EPROM:512 kB;FLASH:2 MB;NVRAM:128 kB(部分资料提及高达16 GB DDR3 ECC内存)

保留变量存储：布尔量:1 byte;模拟量:4 bytes;定时器:5 bytes

I/O接口：三重冗余模块间总线(Inter-Module Bus)

电源输入：20 VDC至32 VDC(双冗余供电)

最大负载：80 W

散热；80 W

串行通信端口:1个前面板RS232诊断端口;2个RS422/485可配置2线或4线连接(T8110B独有);1个RS485 2线连接(T8110B独有)

时间同步:IRIG-B002和122时间同步信号(T8110B独有)

故障处理:硬件实现故障容忍(HIFT)架构;自动故障处理;时间戳故障记录仪

编程语言:全套IEC 61131-3编程语言

热更换:支持热更换(无需重新加载程序)

工作温度:0°C至+60°C(32°F至140°F)(部分资料提及-40°C至+70°C)

非工作温度:-25°C至+70°C(-13°F至158°F)(部分资料提及-40°C至+85°C)

相对湿度:10%–95%(非冷凝)

尺寸(高x宽x深):266 mm x 93 mm x 303 mm(10.5 in x 3.6 in x 12.0 in)(部分资料提及其他尺寸)

重量:2.94 kg(6.48 lb)(部分资料提及2.71 kg)

配合使用的机箱:T8100处理器机箱

主要特点和优势

ICS Triplex T8110B Trusted®TMR处理器模块因其无与伦比的安全性能和可靠性而备受推崇：

三重模块冗余(TMR)架构：这是其核心优势。模块内部有三个独立的处理器，同时执行相同的任务，并通过硬件投票（2-out-of-3）来消除错误。这意味着即使一个处理器发生故障，系统也能无缝、无中断地继续运行，极大地提高了系统可用性。

硬件实现故障容忍(HIFT)：专用的硬件和软件测试机制确保了极快的故障识别和响应时间。系统能够自动处理故障，而不会产生误报警或影响过程控制。

IEC 61508 SIL 3认证：T8110B及其所属的Trusted®系统通过了TÜV认证，符合最高级别的安全完整性等级SIL 3。这使其成为紧急停车系统(ESD)、火气检测系统(F&G)和其他安全关键应用的理想选择。

热更换能力：模块支持在线热更换，无需停机即可更换故障处理器。这大大缩短了维护时间和停机成本，确保了生产的连续性。

强大的控制与数据处理能力：作为主处理器，T8110B能够执行复杂的控制程序、扫描和更新I/O模块，并检测系统故障。它支持全套的IEC 61131-3编程语言，为用户提供了极大的编程灵活性。

全面的诊断功能：前面板的状态指示灯、RS232诊断端口以及时间戳故障记录仪，使得系统健康状态一目了然，并有助于快速定位和诊断问题。

时间同步功能：支持IRIG-B时间同步信号，确保整个系统内所有事件的时间戳精确统一，这对于事故分析和数据取证至关重要。

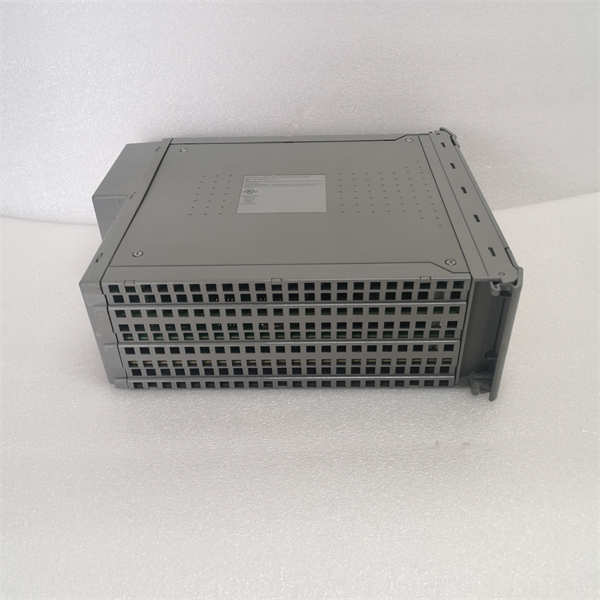

T8110B ICS TRIPLEX

应用领域

ICS Triplex T8110B Trusted®TMR处理器模块广泛应用于对过程安全、设备保护和生产连续性有最高要求的关键工业领域：

石油和天然气：在炼油厂、石化设施、海上平台、液化天然气(LNG)工厂和管道运输系统中，作为紧急停车系统(ESD)、火气检测系统(F&G)和燃烧器管理系统(BMS)的核心控制器，确保人员安全和资产完整性。

电力行业：在核电站、火力发电厂和变电站中，用于汽轮机超速保护、锅炉安全联锁、发电机组保护以及其他关键设备的控制和保护。

化工和制药：在高风险化学品制造、精细化工和制药生产中，实现关键安全联锁、紧急停车和过程控制，防止危险事故发生。

其他重工业：在冶金、采矿、造纸和水泥等行业中，对于涉及高温、高压、有毒物质或潜在爆炸风险的工艺，提供可靠的安全控制解决方案。

轨道交通和军事/航空航天：在需要极高可靠性和安全性（如信号控制、列车控制、武器系统控制）的领域，作为核心冗余控制器。

安装与维护

安装前准备：在安装ICS Triplex T8110B Trusted®TMR处理器模块之前，务必仔细阅读ICS Triplex Trusted®系统的详细安装手册和所有相关的安全指南。确保所有安装工作在断电状态下进行，并严格遵守所有适用的电气安全规范和局部规章。检查安装位置是否满足模块的环境要求（如温度、湿度、振动和电磁兼容性），并确保有足够的空间用于散热和接线。将T8110B模块插入T8100处理器机箱的指定槽位（通常为左侧槽位），并确保连接器完全插入并锁定到位。确保机箱已正确接地，并连接冗余电源。

维护建议：为确保ICS Triplex T8110B的长期可靠运行和最高安全完整性，建议进行以下维护：定期目视检查模块外部，清除灰尘和污垢堆积，并检查所有连接是否紧固。确保Trusted®机箱内部清洁，通风良好，以防止模块过热。利用Trusted®System Software/Workbench，定期检查T8110B模块的诊断状态、错误日志和系统性能。观察模块上的LED状态指示灯，以便快速识别运行异常或故障。T8110B支持热更换功能，这意味着在大多数情况下，可以在不中断系统运行的情况下更换故障模块。在进行任何维护或更换操作前，务必遵循严格的安全程序，断开相关电源，并由经过ICS Triplex（罗克韦尔自动化）培训的专业人员进行。更换模块后，应进行适当的功能测试以验证系统和控制逻辑的正常运行。

T8110B ICS TRIPLEX

产品保障

ICS Triplex(罗克韦尔自动化旗下品牌)对T8110B Trusted®TMR处理器模块提供全面的产品保障，这充分体现了我们对产品质量和客户安全的高度承诺。
