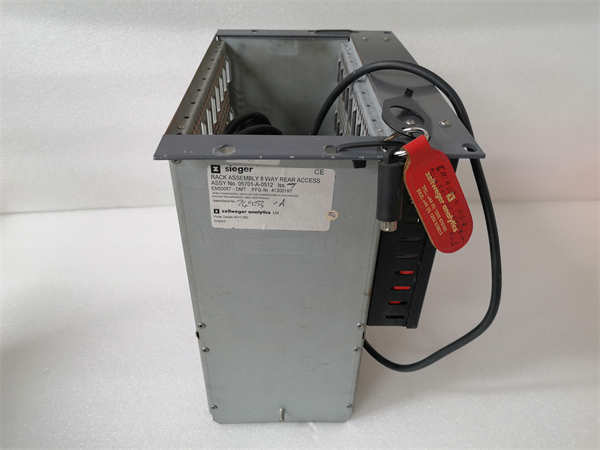

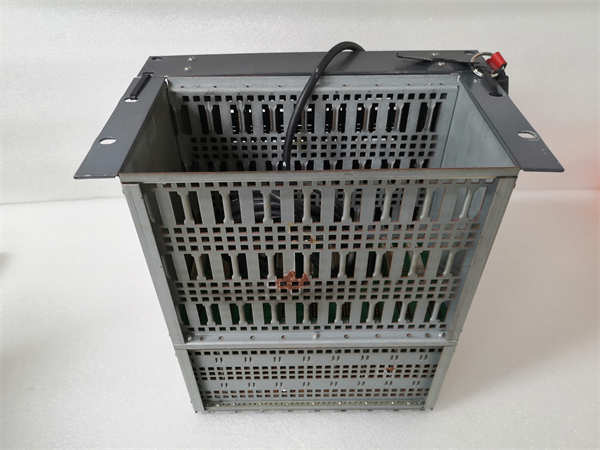

SIEGER 05701-A-0512 HONEYWELL 机架组件

Description

Honeywell SIEGER 05701-A-0512是一款紧凑型、高密度的8通道后接线式19英寸半宽机架组件，专为Honeywell Analytics旗下的SIEGER System 57控制系统而设计。作为System 57的核心组成部分，05701-A-0512机架旨在容纳多达八个单通道控制卡以及一个工程卡，为工业环境中的气体检测应用提供可靠且灵活的硬件平台。SIEGER 05701-A-0512的设计充分考虑了安装的便捷性和维护的效率，其后接线方式简化了现场布线，并允许在不干扰其他通道的情况下更换控制卡。该机架组件内部巧妙地分隔为两个独立的腔室：一个屏蔽腔室用于安装控制卡，另一个用于安装现场/继电器接口卡，并通过背板实现信号路由和电源分配。这种结构不仅提高了系统的抗电磁干扰能力，也为用户提供了清晰的接线和维护区域。

SIEGER 05701-A-0512 HONEYWELL

技术规格

产品型号:05701-A-0512

制造商:Honeywell Analytics(SIEGER)

产品类型:8通道后接线式19英寸半宽机架组件

适用系统:SIEGER System 57

通道容量:最多8个单通道控制卡

工程卡槽:1个

接线方式:后部现场接线

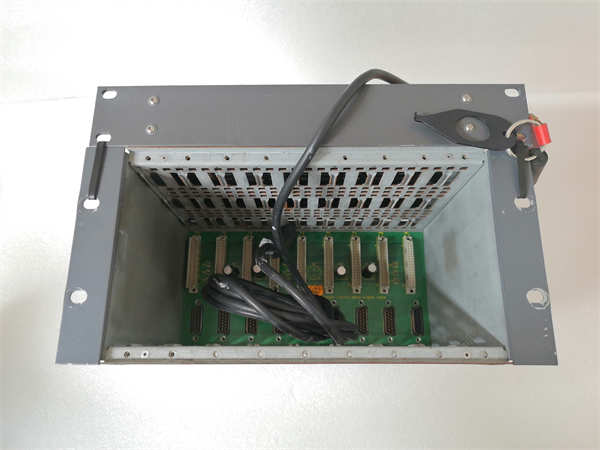

腔室结构:双腔室设计，控制卡屏蔽腔室和现场/继电器接口卡腔室

背板连接:用于信号路由和电源分配

电源输入(至卡)18 VDC至32 VDC(通过控制卡或电源输入卡)

工作温度:-5°C至+55°C

存储温度:-25°C至+55°C

湿度:20%至90%RH(非冷凝)

主要特点和优势

Honeywell SIEGER 05701-A-0512机架组件为工业气体检测应用带来了诸多显著的特点和优势：

高密度通道集成：在紧凑的半宽19英寸机架中支持多达8个气体检测通道，有效节省安装空间和成本。

便捷的后部接线：后接线设计简化了现场布线，方便安装和维护，并减少了前端操作的复杂性。

灵活的模块化设计：允许用户根据实际需求灵活配置不同类型的单通道控制卡，例如催化桥式或4-20mA输入卡。

独立通道操作：每个通道的控制卡独立运行，确保即使某个通道发生故障，也不会影响其他通道的正常工作，提高了系统的可靠性。

热插拔能力：控制卡可在不中断系统运行的情况下进行更换，极大地缩短了维护时间，提高了系统的可用性。

双腔室屏蔽设计：控制卡安装在屏蔽腔室中，有效抵抗电磁干扰，确保信号的稳定性和准确性。

集成工程卡功能：每个机架都配备一个工程卡，用于管理背板通信、查询控制卡状态以及进行系统维护和校准等操作。

坚固耐用的工业级设计：适用于各种严苛的工业环境，确保长期稳定可靠的运行。

SIEGER 05701-A-0512 HONEYWELL

应用领域

Honeywell SIEGER 05701-A-0512机架组件是构建SIEGER System 57气体检测系统的关键硬件平台，广泛应用于需要对工业环境中潜在的危险气体进行持续监测的各个领域：

石油和天然气行业：用于监测炼油厂、化工厂、海上平台等场所的可燃气体、有毒气体和氧气浓度，保障生产安全。

化工行业：应用于各种化学生产和储存场所，监测可能泄漏的有害气体，保护人员和设备安全。

水和废水处理：监测处理过程中可能产生的硫化氢、甲烷等有害气体。

发电厂：监测锅炉房、燃气轮机房等区域的可燃气体和一氧化碳等。

其他工业场所：凡是存在潜在气体危险的场所，如喷漆车间、储罐区、实验室等。

相关产品

与Honeywell SIEGER 05701-A-0512相关的产品包括：

SIEGER System 57单通道控制卡(例如：05701-A-0301,05701-A-0302)：用于连接不同类型的气体传感器，提供信号处理和报警功能。

SIEGER System 57工程卡(例如：05701-A-0288)：用于系统配置、校准和维护。

SIEGER System 57继电器接口卡(例如：05701-A-0327,05701-A-0328)：提供报警和故障继电器输出。

SIEGER System 57电源模块(例如：05701-A-0405,05701-A-0406)：为System 57机架和控制卡提供稳定的电源。

SIEGER气体探测器：包括催化燃烧式、电化学式和红外式等各种类型的气体传感器，用于检测不同种类的气体。

SIEGER System 57全19英寸机架组件(例如：05701-A-0511,05701-A-0501)：提供更大的通道容量。

安装前准备：在安装Honeywell SIEGER 05701-A-0512机架组件之前，请务必详细阅读System 57的安装手册和05701-A-0512的产品说明书，确保安装人员具备相应的电气知识和操作技能。检查机架组件的包装是否完好，确认型号05701-A-0512与订单一致。准备好所需的安装工具、螺钉和连接线缆。确保安装位置符合环境要求，并预留足够的空间进行后部接线和维护。按照系统设计规划好控制卡和工程卡的安装位置。

维护建议：为了确保Honeywell SIEGER 05701-A-0512机架组件和整个System 57系统的长期稳定运行，建议定期进行维护。定期检查机架的连接器和线缆是否松动或损坏。保持机架内部和周围环境的清洁，避免灰尘和污垢积聚，影响散热和电气连接。定期检查电源模块的运行状态是否正常。按照System 57的维护手册，定期对气体探测器进行校准和功能测试。如果发现05701-A-0512机架或其内部的控制卡出现故障，应及时联系Honeywell Analytics的技术支持或授权服务中心进行检修或更换。

SIEGER 05701-A-0512 HONEYWELL

产品保障

Honeywell Analytics对其SIEGER System 57系列产品，包括05701-A-0512机架组件，提供标准的质量保证。
