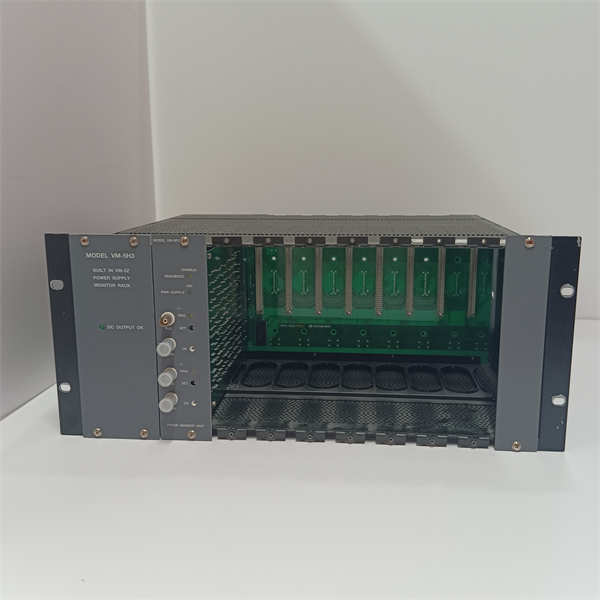

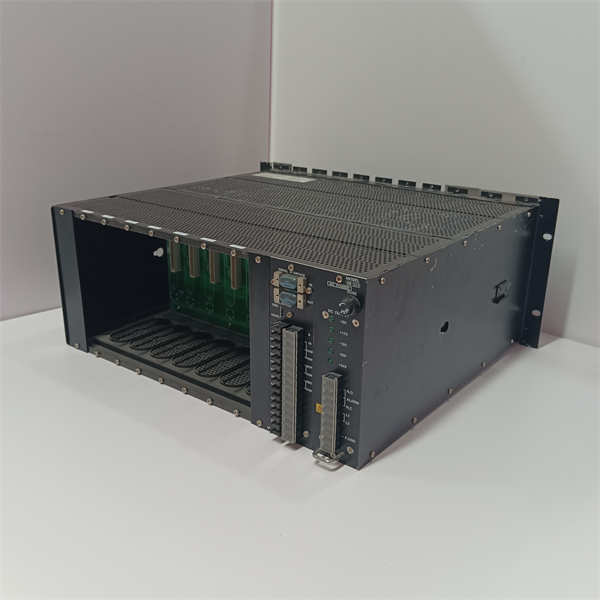

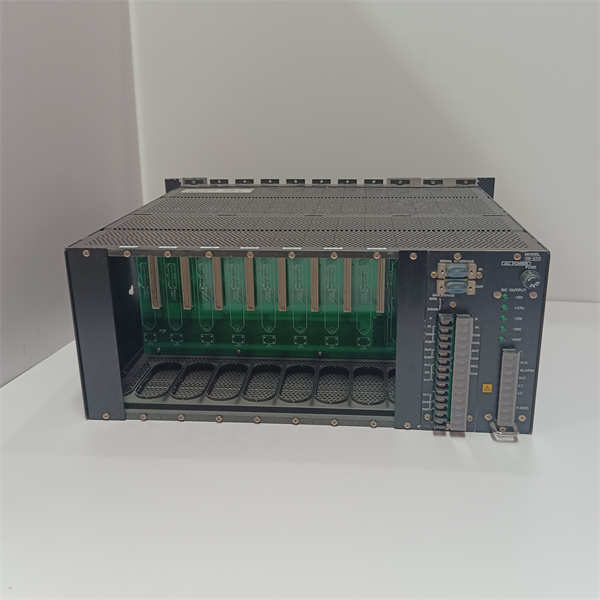

SHINKAWA VM-5H3 VM-5P3 VM-5Z4 是一款坚固耐用的8槽仪表机架，专为容纳和固定SHINKAWA VM-5系列监测单元及相关模块而设计。作为VM-5系统的物理骨架，它提供了一个标准化的安装平台，确保所有模块能够稳定、安全地连接，并进行数据和电源的传输。VM-5H3 采用机架安装式设计，适用于工业控制柜或机架系统，为构建模块化、可扩展的旋转机械监测解决方案提供了灵活性。

SHINKAWA VM-5H3 VM-5P3 VM-5Z4

技术规格

参数名称	参数值
产品型号	VM-5H3
制造商	SHINKAWA Electric Co., Ltd. (新川电机)
产品类型	仪表机架 (Instrument Rack)
插槽数量	8个插槽 (用于VM-5系列监测单元)
安装方式	机架安装型 (Rack Mounting Type)
兼容模块	兼容所有SHINKAWA VM-5系列监测单元、继电器模块、通信模块、电源单元等
物理尺寸	适用于标准工业机架安装尺寸（例如19英寸机架）
供电	由独立的VM-5Z系列电源单元（如VM-5Z4）供电
工作温度范围	0°C 至 +65°C (32°F 至 149°F)
存储温度范围	-30°C 至 +85°C (-22°F 至 +185°F)
相对湿度	20% 至 95% (非冷凝)
重量	约 2.5 kg (具体取决于配置)
面板材质	铝制 (Munsell N-4.0 等效)

2. SHINKAWA VM-5P3：相位标记单元

产品概述

SHINKAWA VM-5P3 是一款相位标记单元（Phase Marker Unit），是SHINKAWA VM-5系列监测系统中的一个关键模块。它主要用于接收来自转速或相位参考传感器（如SHINKAWA的VK、RD或FK系列传感器）的信号，并将其转换为标准化的脉冲信号，用于精确测量旋转机械的转速、相位角和轴向位置。这些相位信息对于诊断旋转机械的不平衡、不对中、裂纹等故障至关重要，是高级振动分析和诊断的基础。

VM-5P3 能够处理传感器信号的滞后设置，并提供缓冲输出和整形脉冲输出，确保信号的质量和兼容性。它通常与VM-5系列的其他监测单元配合使用，例如振动监测仪，以提供全面的机器状态信息。

技术规格

参数名称	参数值
产品型号	VM-5P3
制造商	SHINKAWA Electric Co., Ltd. (新川电机)
产品类型	相位标记单元 (Phase Marker Unit)
输入通道	2个相位标记信号输入通道
兼容传感器	SHINKAWA VK、RD、FK系列涡流型传感器
输入信号	脉冲信号 (来自转速/相位参考传感器)
输入电压范围	0 to 25VDC (典型)
滞后设置	可调 (例如 0.1V, 0.2V, 0.5V, 1.0V)
输出信号	缓冲输出 (相位标记信号)，脉冲输出 (整形后的脉冲信号)
输出电压	缓冲输出：-1V to -20VDC；脉冲输出：-1V到+1V (PL), 4V到6V (PH)
自诊断功能	具备电源OK指示 (绿色LED)，序列状态指示 (黄色LED)，触发指示 (黄色LED)
报警功能	系统OK报警触点（在VM-5H/VM-5W机架上）
供电	由仪表机架（VM-5H或VM-5W）提供 -24VDC ±1V，20mA
工作温度范围	0°C 至 +65°C (32°F 至 149°F)
存储温度范围	-30°C 至 +85°C (-22°F 至 +185°F)
相对湿度	20% 至 95% RH (非冷凝)
重量	最大 0.6kg (1.4lb)
面板材质	铝制 (Munsell N-4.0 等效)

SHINKAWA VM-5Z4：电源供应单元

产品概述

SHINKAWA VM-5Z4 是一款电源供应单元（Power Supply Unit），专为SHINKAWA VM-5系列仪表机架和其中安装的监测单元提供稳定的直流电源。在工业环境中，稳定的供电是确保精密监测设备准确性和可靠性的基石。VM-5Z4 能够将交流输入电源转换为系统所需的直流电压，并具备电源故障指示功能，通过LED指示灯和报警触点输出，及时告知操作人员电源状态异常，从而保障整个监测系统的持续运行。

“Z4”可能指示了该电源单元的具体特性，例如输出功率、输入电压范围或冗余能力等。

技术规格

参数名称	参数值
产品型号	VM-5Z4
制造商	SHINKAWA Electric Co., Ltd. (新川电机)
产品类型	电源供应单元 (Power Supply Unit)
兼容机架	兼容SHINKAWA VM-5H系列和VM-5W系列仪表机架
功能	为同一机架内所有VM-5系列单元提供直流电源
故障指示	电源OK指示灯 (LED) 和报警触点输出 (用于电源故障)
输入电压	通常为交流输入 (例如 85-264VAC，具体取决于型号)
输出电压	稳定直流输出 (例如 5VDC, 24VDC等，具体取决于型号)
输出功率	典型输出功率范围 (例如 500W，具体取决于型号)
保护功能	过压保护、过流保护、短路保护 (典型)
冷却方式	自然对流冷却 (典型)
工作温度范围	0°C 至 +65°C (32°F 至 149°F) (典型)
存储温度范围	-30°C 至 +85°C (-22°F 至 +185°F) (典型)
相对湿度	20% 至 95% RH (非冷凝)
重量	约 1.2 kg (典型，具体取决于型号)
认证	CE Marking, UL, FCC 等 (取决于具体型号和批次)

系统集成与应用

SHINKAWA VM-5系列通过 VM-5H3 (仪表机架)、VM-5P3 (相位标记单元) 和 VM-5Z4 (电源供应单元) 等模块的协同工作，构建了一个完整而强大的旋转机械状态监测系统。

VM-5Z4 作为系统的“心脏”，负责为整个机架（VM-5H3）及其内部所有监测单元提供稳定、可靠的直流电源。它通常安装在机架的后端，确保供电的连续性和安全性。
VM-5H3 作为“骨架”，为多达8个VM-5系列监测单元（如振动监测仪、偏心度监测仪等）提供了物理安装空间和电气连接接口。所有监测单元都插入到此机架的前面板，实现模块化配置和轻松维护。
VM-5P3 作为关键的“信号处理器”，专门处理来自转速或相位传感器的脉冲信号。它将这些原始信号转化为标准化的相位标记信号，供VM-5系统中的其他监测单元使用，以便进行精确的转速测量、相位分析和故障诊断。例如，在汽轮机启动时，VM-5P3提供的相位信息结合振动数据，可以用于精确诊断转子不平衡或轴承不对中等问题。

这些模块共同应用于对大型旋转机械进行实时监测和保护，尤其是在电力、石油天然气、石化和重工业领域。它们是汽轮机管理仪表 (TSI) 系统中的核心组成部分，通过持续监测和早期预警，帮助预防设备故障，优化维护计划，提高设备可用性和操作安全性。

SHINKAWA VM-5H3 VM-5P3 VM-5Z4

安装与维护

安装：在安装任何SHINKAWA VM-5系列模块之前，务必参考官方安装手册，并确保所有相关设备已断电。

VM-5H3 应安装在符合标准工业机架尺寸的控制柜中，确保稳固且有足够的散热空间。
VM-5Z4 电源单元应正确连接到交流主电源，并插入VM-5H3机架的指定电源插槽。
VM-5P3 和其他监测单元应小心地插入VM-5H3机架的前面板插槽，确保插针正确对齐并完全插入。
所有传感器电缆、通信电缆和报警输出线都应根据系统接线图正确连接，并确保接地良好。

维护：为确保系统长期可靠运行，建议进行定期维护：

定期清洁：保持机架和模块表面清洁，使用软刷或压缩空气清除灰尘，确保散热良好。
目视检查：定期检查所有模块和电缆的物理状况，包括连接是否牢固、有无损坏或腐蚀迹象。
状态监测：通过模块上的LED指示灯（如VM-5P3的电源OK灯、触发指示灯和VM-5Z4的电源OK灯）以及系统诊断界面，监控模块的运行状态。
传感器检查：定期检查配套的转速/相位传感器，确保其安装间隙正确、无污染和物理损伤。
系统校准：根据制造商建议，定期对整个监测系统进行校准和功能测试，以确保测量精度和保护功能的有效性。

产品保障

我们对SHINKAWA VM-5H3、VM-5P3 和 VM-5Z4 等所有SHINKAWA VM-5系列产品提供全面的质量保障。
